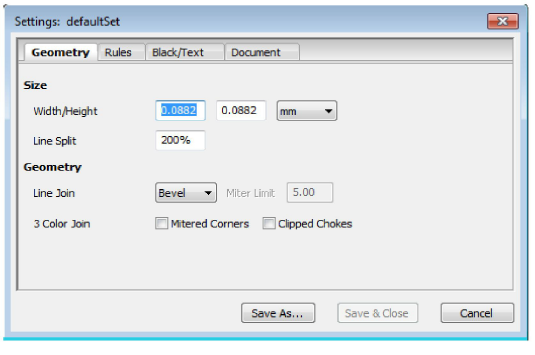

Scheda «Geometria»




Dimensioni (larghezza trap)

La larghezza trap può essere indicata in modo differente per un migliore adattamento alle diverse condizioni di stampa in direzione orizzontale e in direzione verticale. L’interfaccia utente accetta lar­ghezze trap da 0,05 pt a 15 pt o da 0,0176 mm a 5,29 mm.




Nota: La larghezza trap necessaria dipende dall’errore di registro maggiore che può veri­ficarsi nella linea di elaborazione fino al prodotto di stampa finito. A seconda dell’origine dell’errore, l’errore di registro nella direzione orizzontale e verticale può avere diverse dimensioni.




Nota: Allo scopo deve essere conosciuta la posizione della pagina sul foglio (in orizzon­tale / in verticale).



Larghezza

La larghezza trap sul contorno verticale, si riferisce alla pagina come si presenta sul monitor.


ö



Altezza

Larghezza trap sul contorno orizzontale.




La larghezza trap sul contorno orizzontale («Altezza») viene impostata automaticamente sullo stesso valore durante l’immissione nel campo «Larghezza». Poi, il valore per l’«Altezza» può essere comun­que modificato indipendentemente.



Linee centrate fino (%)

Questo parametro ha significato solo per il trapping di linee (solo trap interni). Il tipo di oggetto è «Stroke».

La funzione aiuta a evitare che al centro della linea rimanga visibile un terzo colore che si distingue da entrambi i colori trap.






Spessore linea

Larghezza trap

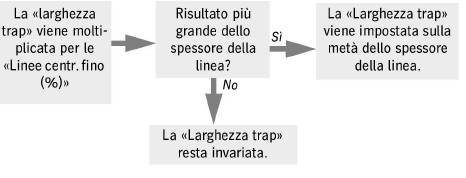

Linee centr. fino

Larghezza trap risultante

1 pt

0,25 pt

200%

0,25*2.00=0,5 < 1   ------> 0,25 pt

1 pt

0,25 pt

500%

0,25*5.00=1,25 > 1  ------> 0,50 pt

Esempio:





Geometria

Le impostazioni sotto «Geometria» comandano il comportamento del Trapper rispetto alle giunzioni linee create e al comportamento in caso di incontro di tre colori.

Giunzione linee:




Appiattita




Arrotondata




Appuntita



Limite obliquo

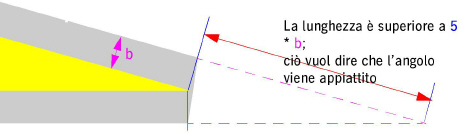

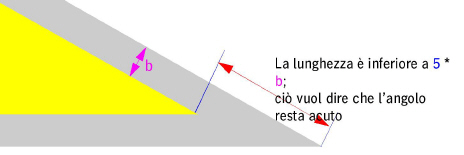

Il «valore limite» definisce da quando i trap vengono appiattiti sugli angoli acuti:

Valore limite = 5,0 (preimpostazione)






Esempio:

Limite = 5,0 (preimpostazione)








Altri esempi:

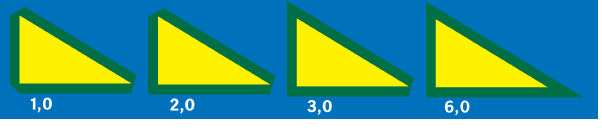

Limite 1,0, 2,0, 3,0 e 6,0




Giunzione 3 colori

I parametri in «Giunzione a 3 colori» vengono utilizzati per determinare il contorno dei trap in quei punti nei quali si incontrano almeno tre colori.

Angoli obliqui



disattivato:

attivato:











Stessa forma



disattivato:

attivato:
