O refile inicial define uma margem à volta da curinga de página. Nessa margem ainda pode ser imprimido o conteúdo da página. Com isso se pode evitar iluminações brancas. Via de regra o refile corresponde a 3 mm por beirada de página.
Recorte
O recorte define uma margem à volta da curinga de página. Essa margem define as distâncias entre as curingas de página. Através da definição do recorte, se pode alterar o tamanho necessário do material de saída.
Formato final recortado
O formato final recortado é o formato final da página recortada após a impressão. O formato final recortado corresponde à TrimBox definida no Acrobat.
Através da página modelo é definido o tamanho do formato final recortado. As curingas de página no esquema têm o tamanho do formato final recortado.
Margem de pinças de alceadeira
Se alceadeira-grampeadeira for utilizado para agrupar as folhas dobradas, costuma ser necessária uma faixa de papel/material, afim de puxar a folha dobrada para a sela. A posição da margem da pinça na folha dobrada depende do esquema da folha dobrada. A folha dobrada é aumentada pela margem da pinça. Através disso, todas as folhas são movidas.
Esquema / Catálogo de tipos de dobras Heidelberger
Pertencem aos parâmetros do esquema:
•Quantidade e alocação das curingas de página na folha de impressão.
•Números de ordenamento para as curingas de página do esquema.
•Orientação das páginas
•Norma de dobragem: Para cada esquema existe uma norma de dobragem. Isso é a instrução exata como a folha deve ser dobrada. Os nomes dos esquemas predefinidos correspondem aos nomes dos esquemas no catálogo de tipos de dobragem da Heidelberg. No catálogo de tipos de dobragem você pode ver a respetiva norma de dobragem. Em esquemas criados individualmente, você determina individualmente a norma de dobragem. Um esquema não contém dimensões. Apenas após a alocação das páginas modelos às curingas de página é que a folha obtém dimensões.

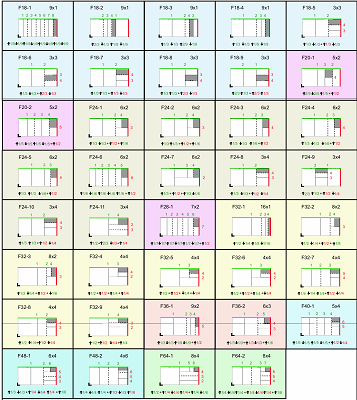

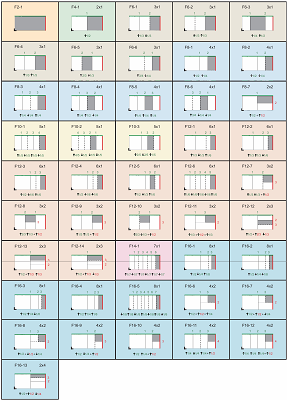

Catálogo de tipos de dobragem da Heidelberg
Verde: Comprimento do formato plano
Vermelho: Largura do formato plano
Referência de dobra
Bolsa dobragem superior
Bolsa dobragem inferior
Folha dobrada pronta
1, 2, 3
Rupturas de dobra em sequência numérica, comprimento do formato plano
1, 2, 3
Rupturas de dobra em sequência numérica, largura do formato plano
+
Alteração da direção de dobragem em 90°
Exemplo:
Exemplo: Dobra para cima com 1/2 da largura do formato plano
Exemplo:
Exemplo: Dobra para baixo com 1/4 de comprimento do formato plano
Sujeito
Um sujeito é o quadrado que abrange a superfície impressa dos dados na folha. (Não são marcas).
Deslocamento
Em unidades de impressão que são encadernadas por grampeamento ponto de sela (veja Esquema / Catálogo de tipos de dobras Heidelberger), a espessura do papel implica um deslocamento das páginas internas para fora, ou seja, elas se afastam da lombada. Se a revista for cortada após a encadernação, as páginas internas apresentarão beiradas mais finas no lado de fora, do que as páginas externas. (O mesmo é válido para a adesivação, quando folhas de impressão grandes têm de ser dobradas várias vezes)
O valor de deslocamento, que você pode definir aqui, define o deslocamento entre dois pares de páginas seqüenciais.
Um valor positivo move as páginas interiores para o interior (em direção do dorso). Um valor negativo move as páginas interiores para o exterior.
O valor de deslocamento depende das diferentes propriedades do material, como por ex., espessura, flexibilidade, sensibilidade de pressão, direção do tecido e resistência de rasgo.
Através da definição de um valor de deslocamento se alteram as distâncias das páginas.
