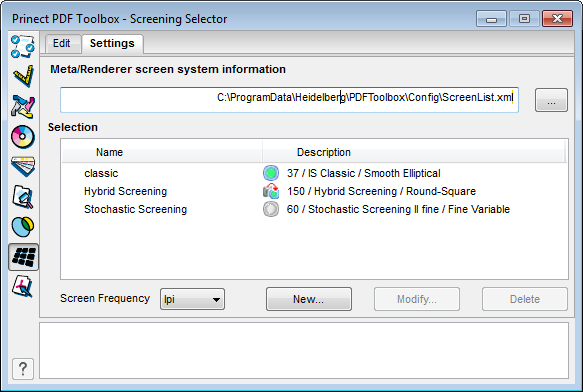

Nesta guia são listadas os seus ajustes de raster.
Para criar um novo ajuste de raster, clique em "Novo". Agora pode escolher um sistema de raster e ajustar os seus parâmetros. Este ajuste de raster é armazenado sob um novo nome.
O novo ajuste de raster é exibido na lista em "Seleção" e também aparece na guia "Editar" nas listas de seleção.
Informações do sistema raster Renderer
Selecione aqui o local de armazenamento o arquivo que contém informações referentes ao sistema raster apoiado pelo Renderer.
Se o Prinect PDF Toolbox estiver conectado a um sistema Prinect, o arquivo correto é pré-ajustado de modo automático. Assim é assegurado que só possam ser atribuídos ajustes de raster compatíveis com o seu expositor.
Seleção
Aqui são indicados os ajustes de raster, que podem ser selecionados na guia "Processar". Ao lado do nome você vê uma breve descrição e um dos símbolos a seguir:
|
|
|
Não é possível uma troca de ângulos |
|
|
|
Troca de ângulos executada |
|
|
|
Não é possível uma troca de ângulos |
Frequência de trama
Selecione na lista de seleção, se a frquência de raster deve ser indicada em lpi ou em lpcm.
Novo
Assim você cria novos ajustes de raster. Se desejar usar um ajuste de raster existente como pré-ajuste, você terá de seleciona-los antes. Depois de clicar em "Novo" se abre o diálogo "Ajustes". Veja Diálogo "Ajustes".
Alterar...
Selecione o ajuste de raster desejado e clique em "Alterar...". Abre-se o diálogo "Ajustes". Veja Diálogo "Ajustes".
Apagar
Selecione o ajuste de raster desejado e clique em "Apagar". O ajuste é apagado imediatamente sem perguntar. Ajustes de raster utilizados no PDF não podem ser apagados.

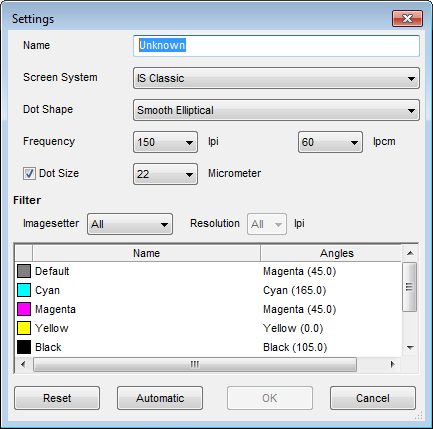

Neste diálogo você cria um novo ajuste de raster, ou altera as características de um ajuste de raster existente.
Nome
Atribua um nome adequado ao ajuste de raster.
Sistema de trama
Selecione aqui na lista de seleção o sistema de raster.
Os parâmetros a seguir dependem do sistema de raster selecionado. No caso de rasters modulados por freqüência p.ex. é claro que a frequência não pode ser estabelecida, mas somente o tamanho de pontos.
Forma de ponto
Aqui você pode selecionar a forma de ponto do raster. As possibilidades à disposição dependem do sistema de raster selecionado. Existe p.ex.:
|
Round |
|
|
|
Forma de ponto para impressão Flexo A forma de ponto permanece redonda de modo contínuo.
|
|
Round-Square |
|
|
|
A forma de ponto deriva do raster clássico para gravura de vidro e para a impressão Offset. Este ponto inicia na área clara como ponto redondo e torna-se mais e mais quadrado. Quando a escuridão aumenta surgem primeiro "furos" quadrados e sem seguida brancos redondos.
|
|

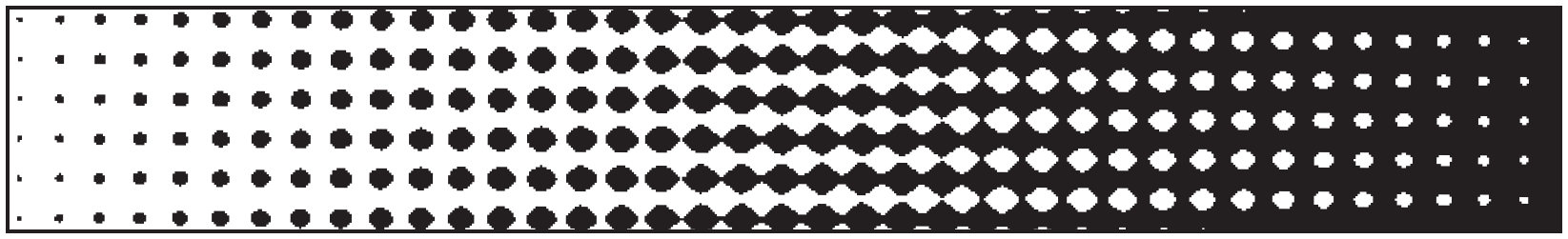

Smooth-Elliptical |
|
|
|
Esta forma de ponto é especialmente adequada para a impressão Offset. Este ponto inicia na área clara como ponto redondo e torna-se mais e mais elíptico, até tornar-se rômbico no ponto final. Quando a escuridão aumenta surgem primeiro "furos" rômbicos, em seguida elípticos e por fim brancos redondos. |
Frequência
Aqui você pode ajustar a densidade dos pontos de raster para alguns sistemas de raster. Selecione o valor em lpi ou em l/cm. O respectivamente outro valor é alterado de modo automático, sendo que a conversão é feita para um valor próximo, que faça sentido.
Tamanho de ponto
Marque a caixa de seleção para poder ajustar o tamanho de ponto. Selecione a seguir, caso o sistema de raster selecionado apóie esta função, o tamanho de ponto em micrômetros a partir da lista de seleção.
Expositor
Selecione aqui opcionalmente o tipo de expositor e eventualmente a respectiva resolução. Depois apenas estarão disponíveis para seleção os sistemas de trama, freqüências e tamanhos de ponto para o expositor selecionado. As outras possibilidades de seleção são filtradas.
Ângulo
Na tabela são relacionadas todas as separações de cores e os ângulos a estas atribuídos.
Os diferentes sistemas de raster tem respectivamente ângulos fixos, aos quais são atribuídos uma cor de impressão de modo padrão. No caso do IS Classic o amarelo por exemplo é girado em 0°, magenta em 45°, preto em 105° e cyan em 165°. Estes ângulos são designados com as cores atribuídas de modo padrão: Portanto 0° é "Yellow (0.0)" e 105° é "Black (105.0)". Todas as demais cores especiais contêm o ângulos ajustado nos "Default". No caso do IS Classic isto corresponde a "Magenta (45.0)". Você também pode trocar os ângulos. Preto poderá por exemplo ser impresso também com o ângulo "Cyan (165.0)".
Para trocar os ângulos, proceda como descrito:
1.Marque na lista de seleção a cor desejado.
2.Clique na entrada na coluna "Ângulo". Aparece uma lista de seleção.
3.Selecione o ângulo desejado.
|
No caso de rasters modulados por freqüência não pode ser realizada nenhuma troca de ângulo. |
Automático
Com o botão "Automático" são dados ângulos para as cores especiais segundo uma determinada seqüência.
Retroceder
Com o botão "Resetar" todas as alterações efetuadas são desfeitas novamente.
