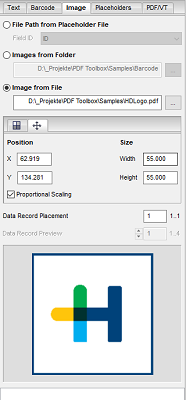

在“图片”选项卡下可添加 PDF 或 JPG 格式的图片。可像条形码或文本占位符那样动态设置这些图片。
选择图片来源。然后点击预览图并将其拖到需要的位置。信息窗口中显示图片的像素宽度和高度以及分辨率。
|
我们也通过视频教程对该主题进行了介绍：用条形码和 VDP 编辑器动态设置图片。 所有视频教程概览：Prinect PDF Toolbox 视频教程。 |
图片来源
选择图片或可变图片的保存位置。
对于 iVDP Labelfire，不建议使用可变图片，因为复杂的计算过程会降低印刷速度。见PDF/VT 和 iVDP 的区别。因此这些选项在 iVDP 中灰显。
•文件路径来自占位符文件（不适用于 iVDP）
如果图片的保存位置在一个 CSV 文件中，选择该选项。CSV 文件在“占位符”选项卡下选择。如果 CSV 文件中的文件路径不完整，比如只包含了文件名，可额外指定一个“Root”路径。
•图片来自目录（不适用于 iVDP）
如果图片保存在一个文件夹中，选择该选项。文件夹中不得含有其他文件。图片以字母顺序添加。
•图片来自文件
如果想添加一张特定的图片，选择该选项。在此处选择图片路径。
分配数据组（不适用于 iVDP）
如果一页上有多个相同的占位符，可在此处为其分配数据组。首先输入数据组的编号，然后点击占位符。另见分配数据组（不适用于 iVDP）。
数据组预览
通过该子选项卡可以更简单地生成大量设计。
为此从一张较大的图片中裁剪出图块。一张图片可产生包含设定数量的图块的数据集。可通过旋转、镜像、沿 X 和 Y 方向平移等进一步区分这些图块。每个数据记录随机选定一个图块并随机设好旋转或镜像。
X/Y
确定图片 X 和 Y 方向已分为几部分。
比如一张图片要分为 4 行和 5 列，一共 20 个相邻的图块，在 X 栏输入“5”，Y 栏输入“4”。这样，一张图片可产生带 20 个随机图块的数据集。
偏移
输入图块随机偏移多少。默认设置为 100%，即没有平移。比如，如设置为 10%，则图块以 10 为幅度随机平移，可演化出大量变体，相应生成较大的数据集。百分数越低，可能出现的变体越多。
只有当 X 或 Y 值大于 1 时才可应用偏移，因为只有此时图块才可平移。
旋转
如需以 90°为幅度旋转图块，勾选该选项。旋转随机进行。
如勾选了旋转选项，数据记录放大 4 倍（0°、90°、180°或 270°）。
镜像
如需水平或垂直镜像图块，勾选该选项。镜像随机进行。
如勾选了镜像，数据记录放大 3 倍（无镜像、水平或垂直镜像）。
如要调整位置和尺寸，也可在相应的输入框内输入数值。如要在缩放时保留长宽比例，勾选“按比例缩放”选项。
位置坐标的参考点可在工具栏中确定。见测距参考点。
