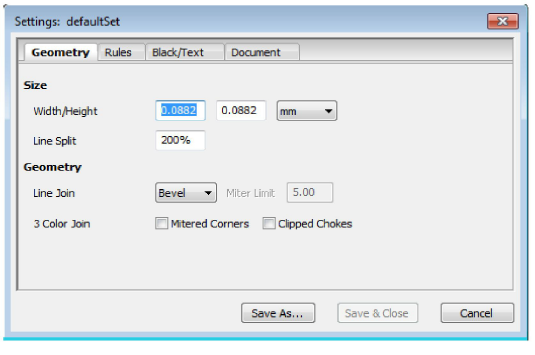

“几何尺寸”选项卡

尺寸（陷印宽度）

为了更好的匹配不同印刷条件，陷印宽度可以是水平和垂直方向的。用户界面可接受的陷印宽度为 0.05 点到 15 点或 0.0176 mm 到 5.29 mm。

注意：所需的陷印宽度取决于最大的套准误差，这个套准误差在整个处理过程直到最终打印结果中都可能出现。根据误差来源，水平标签误差的尺寸可以与垂直方向不同。

注意：印张上页面的状态（水平/垂直）必须是已知的。

宽度

垂直轮廓线上陷印宽度与该页面如何在显示器上显示有关。

ö

高度

沿水平轮廓线的陷印宽度。

当"宽度"文本框已经输入时，沿水平轮廓线的陷印宽度（"高度"）就会自动设置为与"宽度"一样的设置。但是，之后可以单独更改“高度”值。

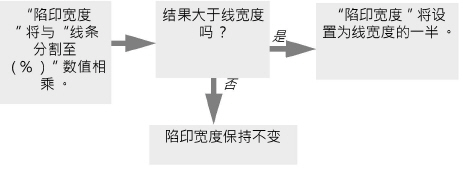

线条分割至 (%)

此参数只有当对线进行陷印时才有意义（只里面的陷印）。对象类型为“Stroke”。

这个功能可以阻止不同于两陷印色的第三色出现在线的中间。

例如：

几何尺寸

“几何尺寸”的设置控制着与创建角样式有关的陷印行为和三种颜色相交时的行为。

角样式：

	平角
	扒圆
	斜切

尖角限值

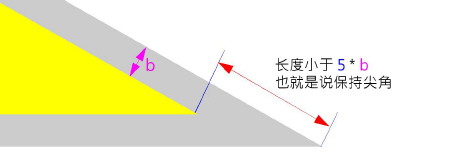

“限值”确定了，何时陷印会成为平角：

限值 = 5.0（默认设置）

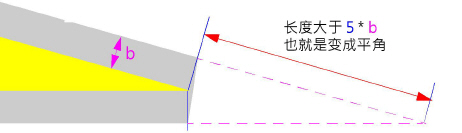

例如：

限值 = 5.0（默认设置）

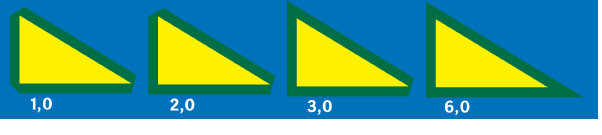

其他示例：

限值为 1.0、2.0、3.0 和 6.0

三色集合

“三色相接”参数用于决定在至少三色相接的地方陷印的轮廓线。

•斜角

	禁用：	启用：

•格式保留

	禁用：	启用：

跳至“规则”选项卡。

返回“设置”对话框。
