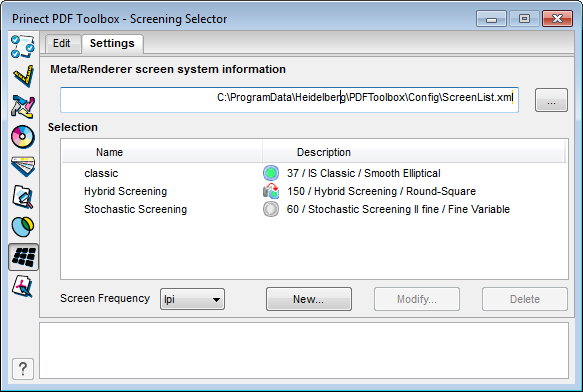

在该选项卡中列出网点设置。
可以点击“新建”创建一个新的网点设置。然后可选择一个加网系统并调整其参数。以新名称保存该网点设置。
会在“选择”时在列表中列出网点设置，也会在“编辑”选项卡的选择列表中显示。
如 Prinect PDF Toolbox 与 Prinect 系统相连，会自动预设置正确的文件。这样就确保了仅可使用与您的照排机兼容的网点设置。
选择
此处显示“编辑”选项卡中可选择的网点设置。名称旁边有一条简要说明和下列符号之一：
| 未进行角度转换 | |
| 已进行角度转换 | |
| 无法进行角度转换 |
加网频率
在该选择列表中选择加网频率的单位是 lpi 还是 lpcm。
新建
创建一个新的网点设置。如想使用已经存在的加网设置作为预设置，必须先选择。点击“新建”后“设置”对话框打开。见“设置”对话框。
更改...
选择想要的网点设置并点击“更改...”。“预设置”对话框打开。参见“设置”对话框
删除
选择想要的网点设置并点击“删除”。不询问，立刻删除设置。PDF 中使用的网点设置无法删除。

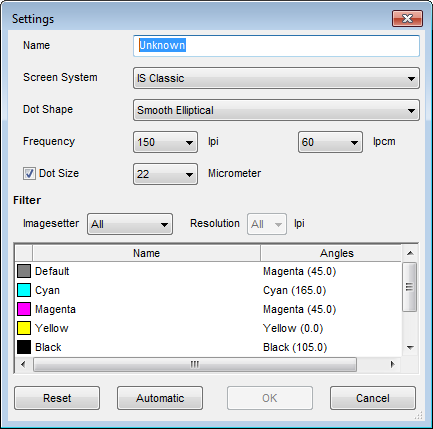

在该对话框中创建一个新的网点设置或更改现有网点设置的属性。
名称
为网点设置指定一个匹配的名称。
加网系统
从列表框中选择加网系统。
下列参数取决于选择的加网系统。比如在调频加网中，网屏无法确定，只能确定点大小。
网点形状
选择网点形状。可选择的形状取决于选择的加网系统。可以选择：

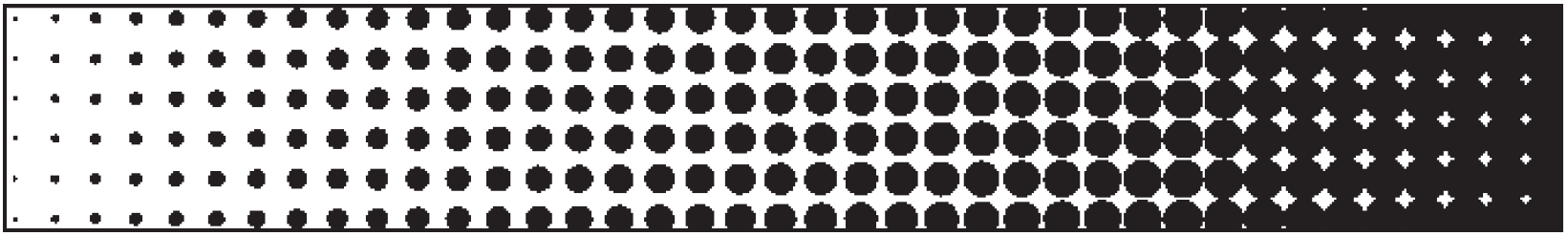

Round |
|
柔性版印刷网点形状。网点一直为圆形。 | |
Round-Square | |
该网点形状起源于传统雕刻玻璃网屏，适用于胶印印刷。该网点在亮调区域为圆形，然后越来越方。随着暗度增大才会出现正方形的白色“孔”，然后出现圆形白色“孔”。 | |

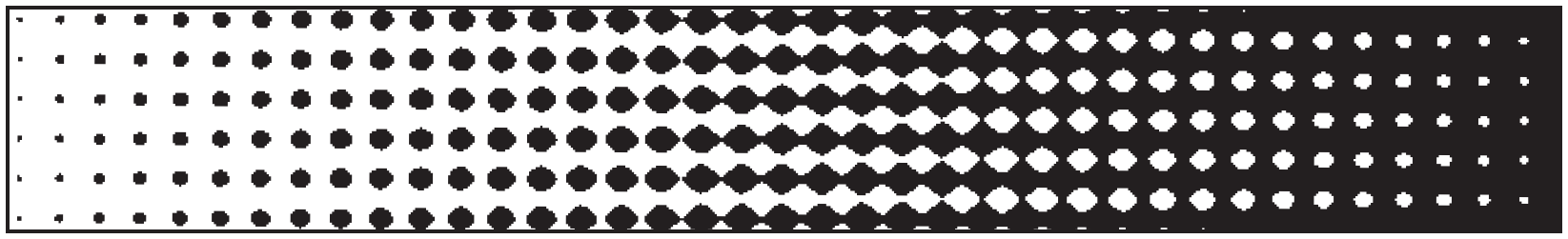

Smooth-Elliptical |
|
该网点形状尤其适合胶印印刷。该网点在亮调区域为圆形，然后越来越椭圆，结尾时变成菱形。随着暗度增大才会出现菱形，然后出现椭圆形白色“孔”，接着出现圆形白色“孔”。 |
网屏
对于某些加网系统，可调整网点密度。选择以 lpi 或 l/cm 为单位的数值。对应的另一个单位数值自动换算，换算时四舍五入到近似值。
网点尺寸
勾选复选框，以调整网点尺寸。然后，只要选择的加网系统支持，从列表框中选择以微米为单位的网点尺寸。
照排机
选择最佳的照排机型号以及对应的分辨率。然后只剩下选择的照排机可用的加网系统、网屏和网点尺寸。其他选项被筛选掉。
角度
在表格中列出所有分色及其网角。
各加网系统都有固定的网角，这些网角默认对应一种印刷色。比如，在 IS Classic 加网系统中，黄色网角为 0°，品红为 45°，黑色为 105°，青色为 165°。这些网角以默认对应的颜色命名：0°的名称为“Yellow (0.0)”，105°的名称为“Black (105.0)”。所有其他专色的网角为“Default”下设定的角度。在 IS Classic 加网系统中为“Magenta (45.0)”。网角也可相互交换。比如，黑色也可以“Cyan (165.0)”网角印刷。
网角的交换步骤如下：
1.从列表框中选择需要的颜色。
2.在“角度”列中点击该颜色。出现一个选择列表。
3.选择希望的网角。
对于调频加网，无法交换角度。 |
自动
使用“自动”按钮按照一定顺序自动给专色指定角度。
复位
使用“还原”按钮可撤销所有更改。
