Esta función está disponible en Prinect Packaging Pro.
Pestañeta “Vista 3D” (Packaging Pro)
|
|
Esta función está disponible en Prinect Packaging Pro. |
Vista general de la pestañeta “Vista 3D”
En la pestañeta “Vista 3D” puede observar una repetición en una vista tridimensional. En este modo puede definir el tipo de plegado y el orden de plegado. También puede seguir paso a paso el proceso de plegado del embalaje; adaptar el diseño a la pantalla; rotar, desplazar y aumentar el zoom del diseño; ver una animación del proceso de plegado, etc.
Para generar una pestañeta “Vista 3D” en base a una repetición, en la pestañeta “Repetición” haga clic en el botón “Nuevo diseño 3D”.
|
|
|
“Nuevo diseño 3D” |

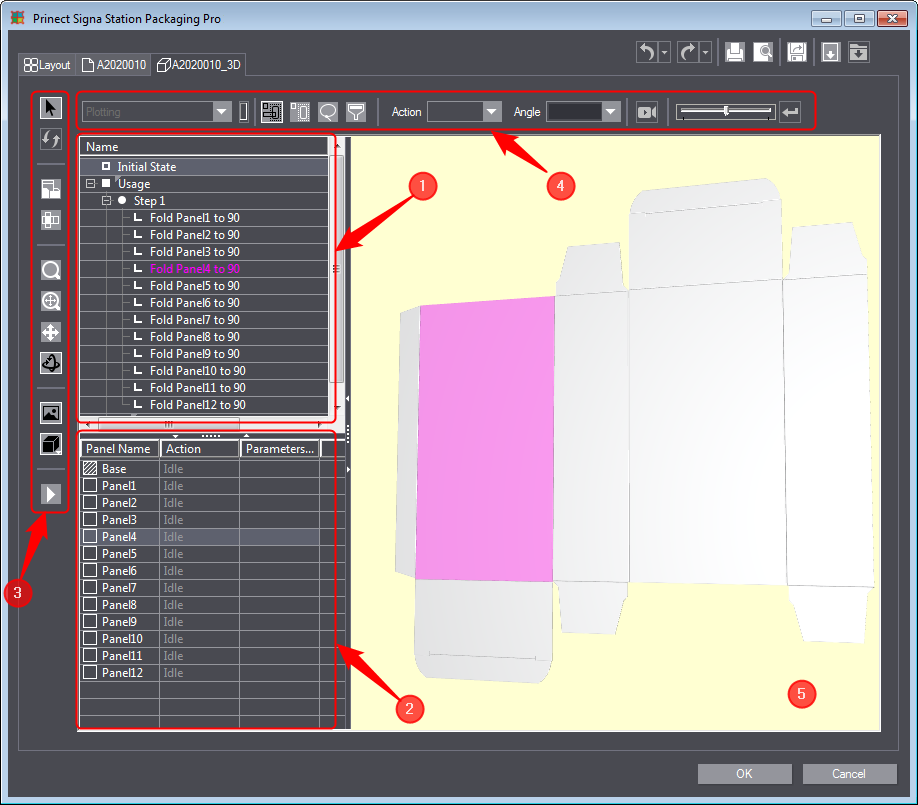

La pestañeta “Vista 3D” tiene la siguiente estructura:
1.Arbol de secuencias de plegado
2.Lista de elementos insertados
3.Barra de herramientas en la pestañeta “Vista 3D”
4.Barra de edición que pertenece a la herramienta elegida
5.Superficie gráfica 3D
Al final de este capítulo se presentarán algunos Ejemplos de aplicación.
Las opciones de representación se pueden modificar a través del menú de contexto. Vea Menú de contexto para la vista 3D (Packaging Pro).
La representación 3D lista se puede exportar en diferentes formatos. Vea Exportdialog für 3D-Ansicht.
