Con ayuda del proceso “Deformar” (vea Proceso) puede representar superficies curvas de manera realista. ¿Qué habría que hacer cuando una superficie tiene varias curvas, como por ejemplo una superficie ondulada?
Caras onduladas también se pueden mostrar en modo 3D. Proceda de la siguiente manera:
1.Definir una nueva forma de línea
2.Dibujar líneas divisorias en la superficie ondulada
3.Deformar superficies parciales individuales en la pestañeta “Vista 3D”
Definir una nueva forma de línea
1.En el menú de contexto de la pestañeta “Repetición” elija el punto de menú “Opciones > Formatos generales”. Vea Diálogo “Formatos generales”.
2.Haga clic en “Nuevo”.
3.Introduzca un nombre de formato.
4.Elija como formato de referencia “Hendidura”.
5.En la pestañeta “Visual” defina un nuevo color para el nuevo tipo de línea.
6.En la pestañeta “Producción” elija el proceso de producción “Separador de superficie”.
7.Confirme con “OK”.
Dibujar líneas divisorias en la superficie ondulada
1.Haga clic en el botón de línea. Vea Modo “Dibujar líneas”.
2.En la barra de herramientas en la lista de selección de formato haga clic en “Añadir/Eliminar formatos”.
3.En el siguiente diálogo seleccione la nueva forma de línea creada.
4.Dibuje ahora líneas en la superficie. Ellas marcan los puntos de inflexión de las ondulaciones.

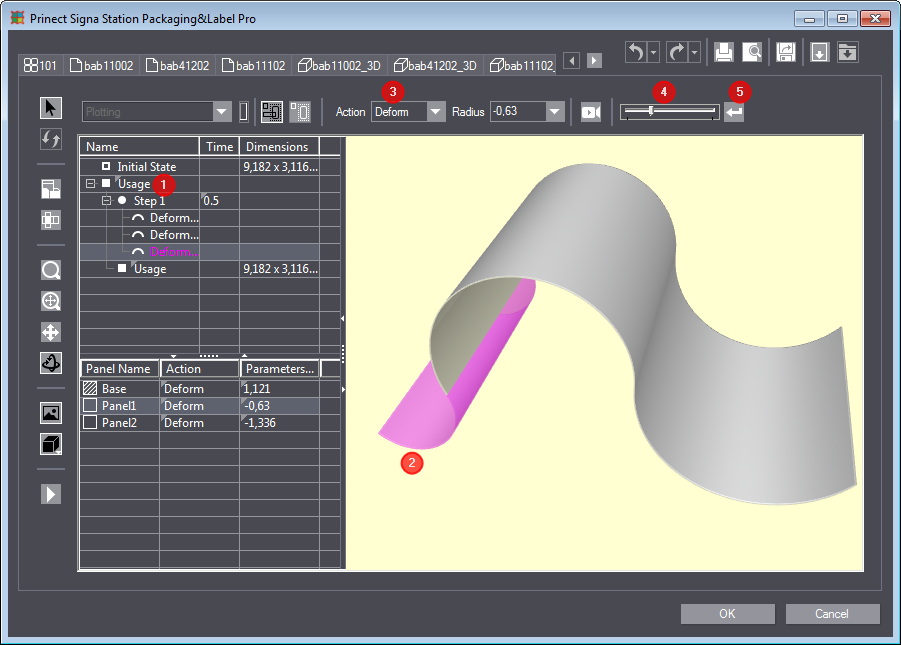

Deformar superficies parciales individuales en la pestañeta “Vista 3D”
1.Con un clic de la tecla derecha en “Utilización” [1] añada un nuevo paso de manejo.
2.Haga clic en un área parcial [2] y elija "Deformar” [3].
3.Con el regulador desplazable [4] ajuste el radio y confirme con un clic en el botón [5].
Repita este procedimiento para las demás áreas parciales.
