Menú de contexto del pliego de una maqueta

El pliego de una maqueta es el área en la que se distribuyen una cantidad de repeticiones. Sirve para producir la perforadora respectiva así como para planificar los procesos de impresión y de tratamiento posterior.

En la pestañeta “Maqueta” aparecen de color gris los contornos del pliego de la maqueta. Cuando los contornos ubicados debajo del puntero del ratón son resaltados se puede abrir el menú de contexto respectivo haciendo un clic con la tecla derecha.

Menú de contexto del pliego de una maqueta
Borrar	Borra el contorno del pliego de la maqueta.
Bloquear/Desbloquear	Con esta función se puede bloquear el pliego en el diseño, de tal forma que su posición no se modifique dinámicamente cada vez que se haga un cambio en la repetición o en el diseño de la maqueta (es decir, cada vez que se modifique un elemento en el diseño o cuando el tamaño de todo el diseño se modifique o se haga cualquier otra modificación). El pliego está bloqueado cuando esta opción está activada. Con la función “Desbloquear” se puede anular el bloqueo. Nota: Con la opción “Bloquear pliego” del diálogo “Propiedades de objeto” también se puede bloquear y desbloquear un pliego.
Propiedades de objeto	Abre el Diálogo “Propiedades de objeto”.
Convertir	Convierte los contornos del pliego de la maqueta en objetos de línea que pueden ser editados.
Seleccionar imagen mostrada
Capas

Diálogo “Propiedades de objeto”

En el diálogo “Propiedades de objeto” se pueden definir las medidas y los márgenes del pliego; también se puede bloquear el pliego en el diseño.

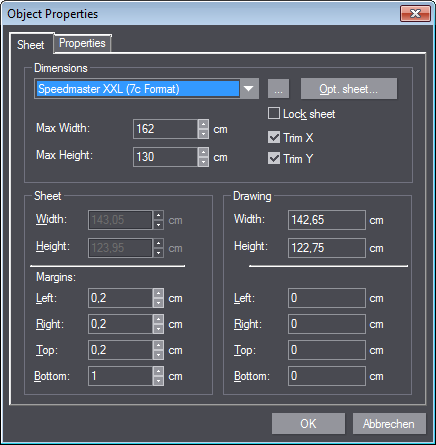

Con la tecla derecha del ratón haga clic en el marco gris del pliego de maqueta, y en el menú de contexto elija “Propiedades de objeto...” para abrir el siguiente diálogo:

Pestañeta “Pliego”

Nota: La pestañeta “Pliego” se ve solo cuando al crear una maqueta se ha especificado un tamaño de pliego.

Elementos de mando en el diálogo “Propiedades de objeto” - Pestañeta “Pliego”
Medida
Pliego - Lista de selección	Define el formato del pliego predefinido guardado en el banco de datos de pliegos. Elija la opción Definido por el usuario cuando desea definir un formato de pliego personal.
	Aquí puede editar el banco de datos de pliegos. Se abre un nuevo diálogo en el que puede añadir, borrar y editar pliegos.
óptimo Pliego	Abre un diálogo en el que puede seleccionar un pliego adecuado para su maqueta.
Bloquear pliego	Bloquea el pliego para protegerlo contra cualquier otra modificación. Incluso si modifica la maqueta, el tamaño del pliego no va a variar.
Ancho máx./ Alto máx.	Define las medidas máximas del pliego. Ellas se representan en el diseño por medio de líneas punteadas.
Reducir X/Y	Si esta opción está activada, la hoja se reduce al tamaño de la maqueta. Si esta opción no está activa, en “Hoja” se puede ajustar el tamaño.
Hoja
Ancho/Alto	Muestra el tamaño actual de la hoja. Cuando la opción “Reducir” está desactivada, aquí se puede reducir el ancho/alto.
Márgenes	La superficie ocupada por todos los objetos está enmarcada con una línea delgada punteada dentro del pliego. Los márgenes definen la distancia del pliego desde la superficie de diseño.
Izquierda/Derecha	Define el margen izquierdo/derecho del pliego. Solo se aceptan valores positivos.
Arriba/abajo	Define el margen inferior/superior del pliego. Solo se aceptan valores positivos.
Diseño
Ancho/Alto	Ofrece informaciones acerca del ancho total/alto total de todos los objetos en el diseño actual (superficie gráfica).
Izquierda/Derecha Arriba/abajo	Muestra las distancias de la hoja desde la superficie gráfica. Valores negativos significan que el diseño sobresale.

Pestañeta “Propiedades”

En la pestañeta “Propiedades” puede adaptar la representación visual del pliego de la maqueta. Ellas son el color, el ancho de línea, el tamaño de punto, la muestra y la Profundidad de diseño.

Elementos de mando en el diálogo “Propiedades de objeto” - Pestañeta “Propiedades”
Nombre de formato	Elija aquí el formato que se debe asignar al recuadro del pliego de maqueta. En el área inferior puede ajustar sus propiedades visuales.
	1.Haga clic en este botón para crear un nuevo formato de objeto para el pliego de maqueta. Se abre el diálogo “Buscar formatos”. 2.Haga clic en el botón “Nueva modificación”. Se abre el diálogo “Nuevo formato de objeto” en el que puede definir el nombre y las propiedades del formato. Vea al respecto Diálogo “Formatos generales”.
Propiedades visuales	Para la explicación de las diversas posibilidades de ajuste: Vea Pestañeta “Visual”.

Elementos de mando en el diálogo “Propiedades de objeto” - Pestañeta “Propiedades”

Nombre de formato

Elija aquí el formato que se debe asignar al recuadro del pliego de maqueta. En el área inferior puede ajustar sus propiedades visuales.

1.Haga clic en este botón para crear un nuevo formato de objeto para el pliego de maqueta. Se abre el diálogo “Buscar formatos”.

2.Haga clic en el botón “Nueva modificación”. Se abre el diálogo “Nuevo formato de objeto” en el que puede definir el nombre y las propiedades del formato.

Vea al respecto Diálogo “Formatos generales”.

Propiedades visuales

Para la explicación de las diversas posibilidades de ajuste: Vea Pestañeta “Visual”.

Regresar a Menús de contexto.
