［配列を作成］モード






［正方形の配列］





［パーツ接続配列］

［正方形の配列］モードおよび［パーツ接続配列］モードで、 複数の1upを同時に描画領域に配置できます。モードを切り替えるには、現在ツールバーに表示されているボタンの上で、マウスボタンを押したままにします。それから、希望するボタンの上で、マウスボタンを放します。

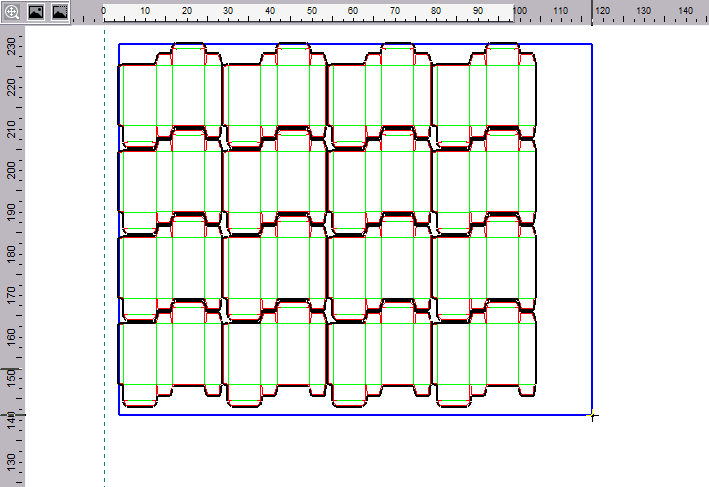

正方形の配列





［正方形の配列］

このツールで正方形の領域を描画できます。これが自動的に1upでうめられます。

1.［正方形の配列］ボタンをクリックします。以下の操作バーが表示されます：




2.マウスで描画領域をクリックし、四角形を描画します。これが自動的に1upでうめられます。








［正方形の配列］モードの機能

正紙

リストボックスで、四角形をうめる1upを選択します。

パターン

配置パターンを設定します。1x1、2行、2列、または［レイアウトアシスタント］ダイアログ - 新規レイアウトテンプレートを作成で作成したユーザー定義のテンプレートが選択可能です。


パターンを編集

配置パターンを新規作成するために、［レイアウトアシスタント］ダイアログ - 新規レイアウトテンプレートを作成を開きます。新規作成したレイアウトが、パターンのリストボックスに追加されます。


塗り足しを使用

1upを断裁線ではなく塗り足しで揃える場合は、1upを配置する前にこのオプションを有効にしてください。すると、1upの塗り足し線が重ならないように配慮されます。


材料で重要ではないスタイルは、考慮されません。

水平方向の間隔：

垂直方向の間隔：

1upの水平方向および垂直方向の間隔を設定できます。

この順番で行います：

1.［パターン］リストボックスで配置パターンを選択します。

2.間隔をテキストボックスに入力し、それぞれ［Enter］キーで確定します。

3.それから、描画領域で四角形を描画します。





［配列を作成］モードに戻る。

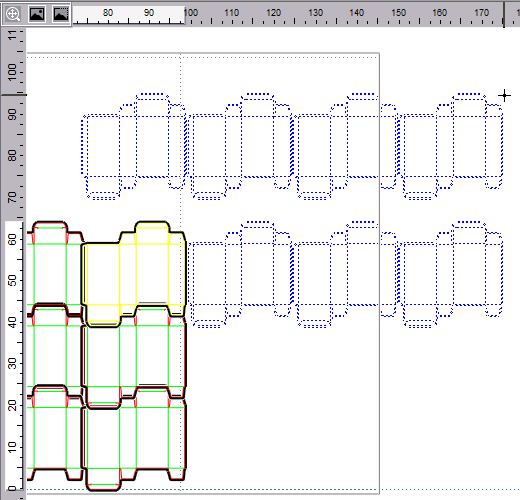

パーツ接続配列





［パーツ接続配列］

このツールによって、1つの領域を1upのコピーでうめることができます。

1.［パーツ接続配列］をクリックします。以下の操作バーが表示されます：






2.いずれかの1upを選択して、マウスを水平方向および/または垂直方向に動かします。この領域に1upがどのように均等に配置されるか、プレビューが表示されます。操作バーでレイアウトのプロパティを設定できます。






3.描画領域をシングルクリックするとプレビューが確定され、1upが配置されます。



［パーツ接続配列］モードの機能

行数

作成する最大の行数。この数に達したら、1upの間隔だけが拡大されます。

水平方向の最小間隔：

1up間の、水平方向の最小の間隔。

列数：

作成する最大の列数。この数に達したら、1upの間隔だけが拡大されます。

垂直方向の最小間隔：

1up間の、垂直方向の最小の間隔。

整列方法：

1upを揃える基準を選択します：

•断裁線を基準にする場合は、［断裁線で揃える］を選択します。

•塗り足しを基準にする場合は、［塗り足しで揃える］を選択します。

•フォーマットに関係なく、それぞれの外側の線を基準にする場合は、［描画ボックスを揃える］を選択します。



［配列を作成］モードに戻る。

レイアウトタブのツールバーに戻る。
