［塗り足し線の問題解決］モード

［塗り足し線の問題解決］

［1up］タブで図面に塗り足し線を挿入できます。［重要度に基づいて塗り足しを生成］モードを参照。レイアウトを作成する際に、個々の塗り足し領域が重なることがあります。このような問題を、［塗り足し線の問題解決］モードで解決できます。

モードを開始するには、ツールバーで［塗り足し線の問題解決］ボタンをクリックするか、ショートカットキー［Ctrl+0］を押します。［自動解決］ダイアログが開きます。自動解決を参照。塗り足し線の問題を別の方法で解決したい場合は、［キャンセル］をクリックしてこのダイアログを閉じます。

プログラムが塗り足し線の問題を検知し、問題箇所が色付きの四角形で囲まれます。

注記：現在選択されている問題箇所が暗紫色で示されます。四角形をクリックすると、その領域が拡大されます。拡大表示すると、囲みの四角形はハッチ領域になります。

注記：現在選択している問題箇所に関係する要素は、要素に付随するすべてのオブジェクトとともに表示されます。その他のレイアウト要素では、塗り足し線のみが表示されます。

描画領域の上に以下の操作バーが表示されます：

操作バーで、以下の塗り足し線の問題解決方式が選択できます：

•自動解決

•中間線による解決。

•塗り足しを分割

•分割線を描く。

•塗り足しを変更

自動解決

［自動解決］

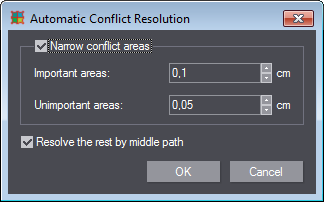

［自動解決］ダイアログは、［塗り足し線の問題解決］モードに移動すると自動的に開きます。この機能によって、すべての塗り足し線の問題を、数回クリックするだけで自動的に解決できます。他の方法で解決したい場合は、［キャンセル］をクリックしてこのダイアログを閉じます。

問題を自動解決する手順：

1.［塗り足し線の問題解決］モードの操作バーで、［自動解決］ボタンをクリックします。［自動解決］ダイアログが開きます。

2.狭いエリアの問題箇所を自動解決したい場合は、［狭い競合エリア］を有効にします。ここで、重要領域と非重要領域の最小塗り足しを入力します。

3.その他すべての問題箇所を中間線方式で解決する場合は、［他は中間線による解決］を有効にします。中間線による解決を参照。
2つ目のオプションだけを選択すると、すべての問題箇所が中間線によって解決されます。

4.［OK］で確定します。

5.検知された問題箇所が修正され、解決された問題の個数を報告するメッセージが現れます。

［塗り足し線の問題解決］モードの機能に戻る。

レイアウトタブのツールバーに戻る。

中間線による解決

［中間線による解決］

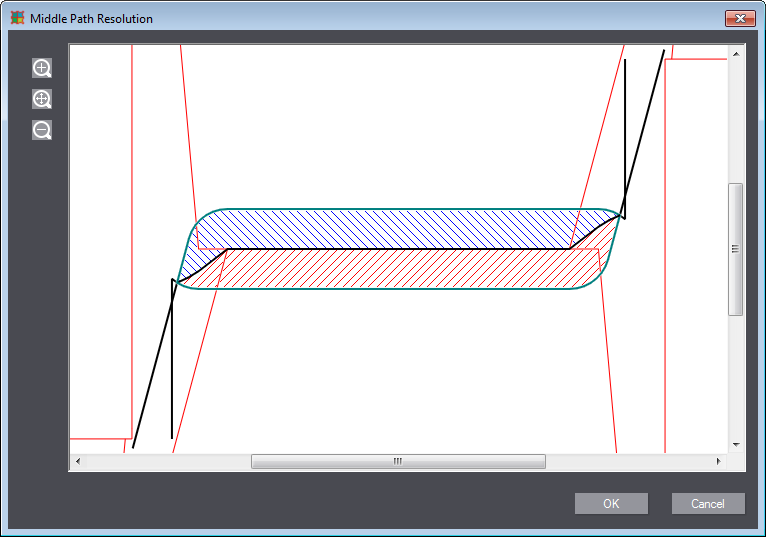

この機能によって、重なり合う2つの塗り足し領域の中間線を見つける解決方法を、自動的に探すことができます。これは特に、湾曲した部分で重なる場合に役立ちます。例:

1.［塗り足し線の問題解決］モードの操作バーで、［中間線による解決］ボタンをクリックします。
中間線による解決が自動計算され、表示されます。

2.解決案を［OK］で確定するか、［キャンセル］で却下して他の方法を選択します。

［塗り足し線の問題解決］モードの機能に戻る。

レイアウトタブのツールバーに戻る。

塗り足しを分割

［塗り足しを分割］

［塗り足しを分割］モードでは、塗り足し線を1本の線で分割して、問題を簡潔に解決します。存在する問題ごとに、分割線と X 座標軸がなす理想的な角度がデフォルトで選択されます。ただし最も適切な分割を行うために、この角度を変えて線を変更することができます。

1.［塗り足し線の問題解決］モードの操作バーで、［塗り足しを分割］ボタンをクリックします。

2.線分を配置して描画ウィンドウをクリックしてください。定義した線分で複数の分割方法が考えられる場合は、選択ダイアログが表示されます：
線分を配置するために、操作バーの以下の機能を使用します：

例

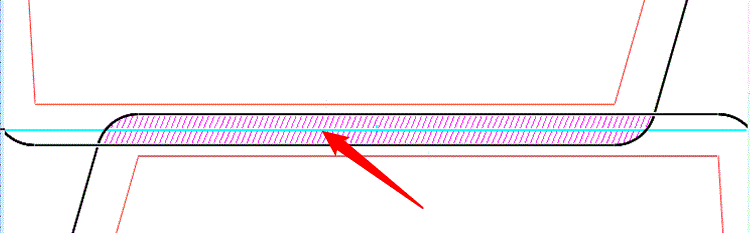

以下の状況の場合：

1.デフォルトでは水平方向の分割線が提案されます。しかしここでは垂直方向の線にしたいので、［角度］フィールドに「90」と入力し、［Enter］キーで確定します。

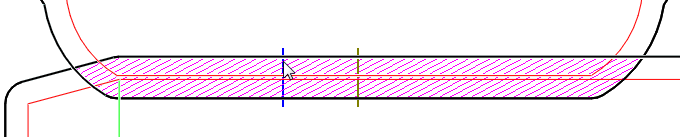

2.グレーの線は中間を示します。分割する位置をクリックします。複数の分割方法がある場合は、これらがダイアログで表示されます：

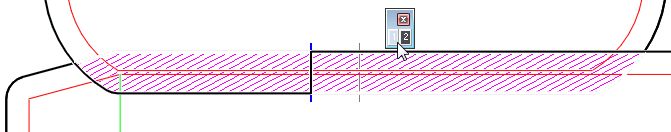

·方法 1：

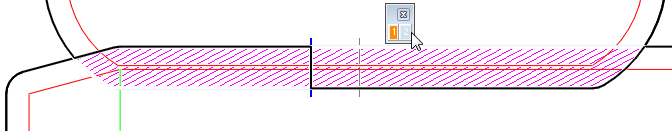

·方法 2：

3.希望する分割方法を選択し、ダイアログで該当するボタンをクリックします。選択された解決方法がプログラムによって適用され、自動的に次の問題箇所へ移動します。

［塗り足し線の問題解決］モードの機能に戻る。

レイアウトタブのツールバーに戻る。

分割線を描く

［分割線を描く］

[分割線を描く] アシスタントは、問題を手動で解決するためのフレキシブルなツールです。問題解決において複雑な塗り足し線を作成する必要がある場合に、このアシスタントを使用します。塗り足し線の描画には、線分ツールおよび弧線ツールを使用できます。

［塗り足し線の問題解決］モードの操作バーで［分割線を描く］ボタンをクリックします。2つのステップで構成されるアシスタントが開きます：

•最初のステップ：［分割線を描く］

•2番目のステップ：［問題解決］

最初のステップ：［分割線を描く］

ここでは、線分ツールおよび弧線ツールを用いて、問題を解決することができます。

2番目のステップ：［問題解決］

ここでは、問題に対して選択した解決手段が適用される前に、解決後のプレビューを見ることができます。前のページに戻ってさらに変更を加えることも可能です。［終了］をクリックすると、設定した解決方法が選択した問題箇所に適用され、アシスタントが終了します。

［塗り足し線の問題解決］モードの機能に戻る。

レイアウトタブのツールバーに戻る。

塗り足しを変更

［塗り足しを変更］

この問題解決方法では、塗り足しの輪郭線を移動させます。複数の要素を選択し、選択したすべてのオブジェクトを、パーツの重なりが解消されるように同時に移動させることができます。

1.［塗り足しを変更］ボタンをクリックするか、［Ctrl+5］を押します。

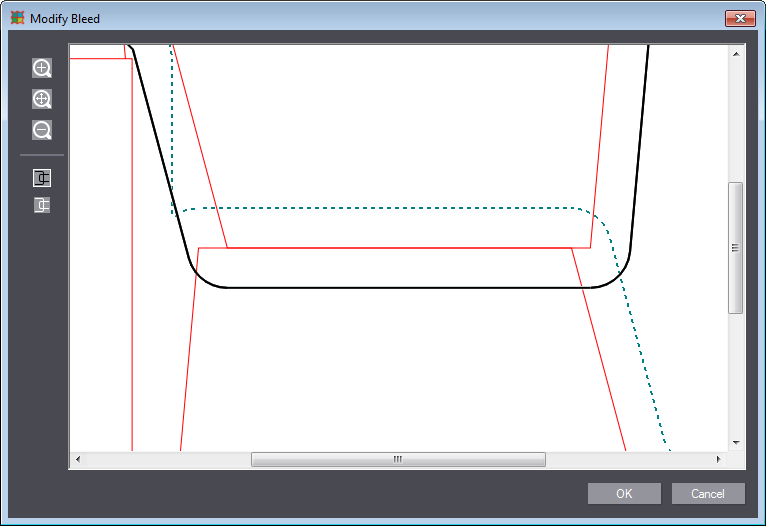

［塗り足しを変更］ウィンドウが開き、拡大/縮小オプション、問題箇所のウィンドウ適合オプション、塗り足し線の移動オプションが表示されます。

塗り足しを次のように変更します：

2.該当するボタンで、いずれかのパーツを選択します (上記の説明を参照)。

3.塗り足しを修正するために移動させたい、塗り足し線のパーツを選択してください。

注記：「Ctrl」キーを押して、複数選択を行うかまたはオブジェクトを選択から外します。

4.選択した輪郭線をマウスでドラッグして希望の位置まで移動し、重複を解消します。

5.必要なら手順1から手順3を繰り返し、他のタイルを修正します。

例

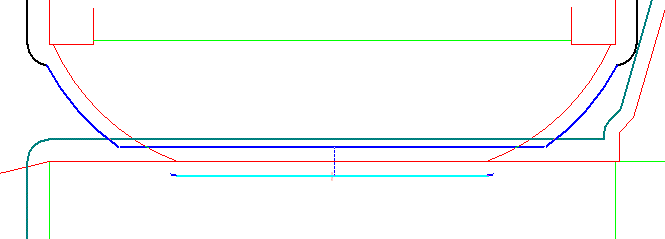

塗り足しの変更1

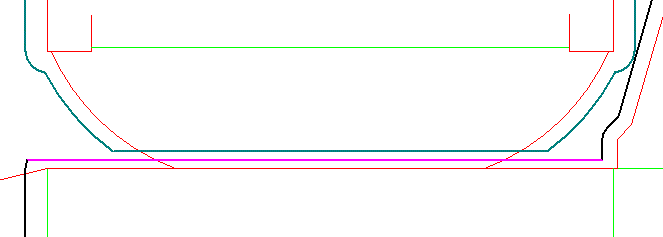

塗り足しの変更2

［塗り足し線の問題解決］モードの機能に戻る。

レイアウトタブのツールバーに戻る。
