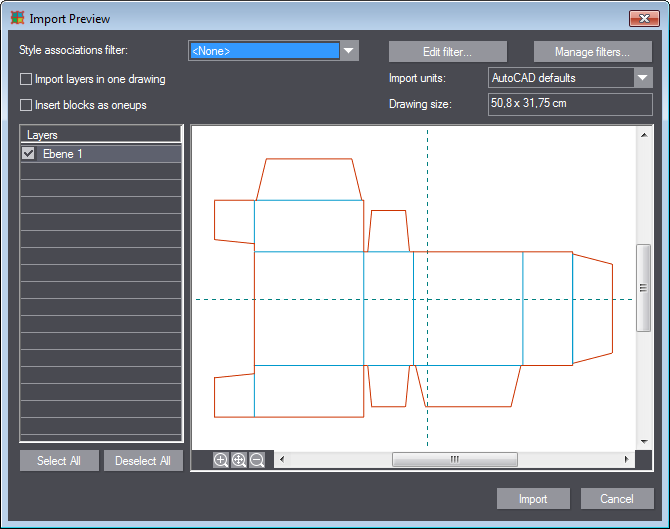

Filtre d’assignation for­mat

Assigne le filtre le format choisi dans la liste déroulante. Vous pouvez sélectionner des filtres prédéfinis, ajouter de nouveaux filtres à la liste ou modifier les propriétés du filtre existant.

Editer le filtre...

Ouvre la Boîte de dialogue « Filtre de format » dans laquelle vous pouvez modifier les paramètres pour le filtre choisi.

Gérer les filtres...

Ouvre la Boîte de dialogue « Gérer les filtres... ».

Importer les calques dans un dessin

Les calques sélectionnés dans la zone « Calques » seront importés dans un dessin. Si aucun calque n’est sélectionné, un dessin sera généré pour chaque calque.

Insérer les blocs comme poses

Tous les blocs existants sont insérés en tant que poses. Un dessin de pose sera donc créé pour chaque bloc.

Unités d’import

Dans la liste déroulante, sélectionnez l’unité de mesure avec laquelle vous souhaitez importer le fichier. La « taille du dessin » se modifie en conséquence.

Taille du dessin

Indique la taille du dessin importé dans l’unité choisie sous « Unités d’import » (par ex. « mm » ou « cm »).

Calques

Liste de tous les calques existants. Vous disposez d’une case d’option pour chaque calque. En cochant/décochant les cases d’option vous pou­vez choisir les calques à importer. Vous pouvez également sélectionner ou désélectionner tous les calques en même temps.

Agrandit la vue affichée dans la fenêtre d’aperçu.

Ajuste la taille du dessin à celle de la fenêtre d’aperçu.

Réduit la vue affichée dans la fenêtre d’aperçu.

Importer

Importe dans le module Prinect Signa Station Packaging Pro & Label Pro le fichier choisi.

Annuler

Annule l’import et referme la boîte de dialogue.
