Boîte de dialogue « Assistant maquette » - créer un nouveau modèle de maquette

« Nouvelle maquette »

L’assistant maquette vous permet de créer de nouveaux modèles de maquette. Pour cela, vous devez positionner quatre poses les unes après les autres. Vous pouvez définir la désignation de chaque pose, leur rotation et la distance entre les poses. Au final vous obtiendrez un modèle que vous pourrez utiliser pour poursuivre la création de votre maquette. Voir Boîte de dialogue « Maquette automatique ».

Pour ouvrir l’assistant maquette, dans la barre d’outils, cliquez sur le bouton « Nouvelle maquette » ou appuyez sur les touches Ctrl+L+T. La boîte de dialogue suivante apparaît :

L’assistant maquette comprend cinq étapes qui vous permettront d’aboutir à la création d’une maquette standard :

•Première étape : « Sélectionner modèle »

•Etapes 2 à 4

•Cinquième étape : « Positionnement de la feuille »

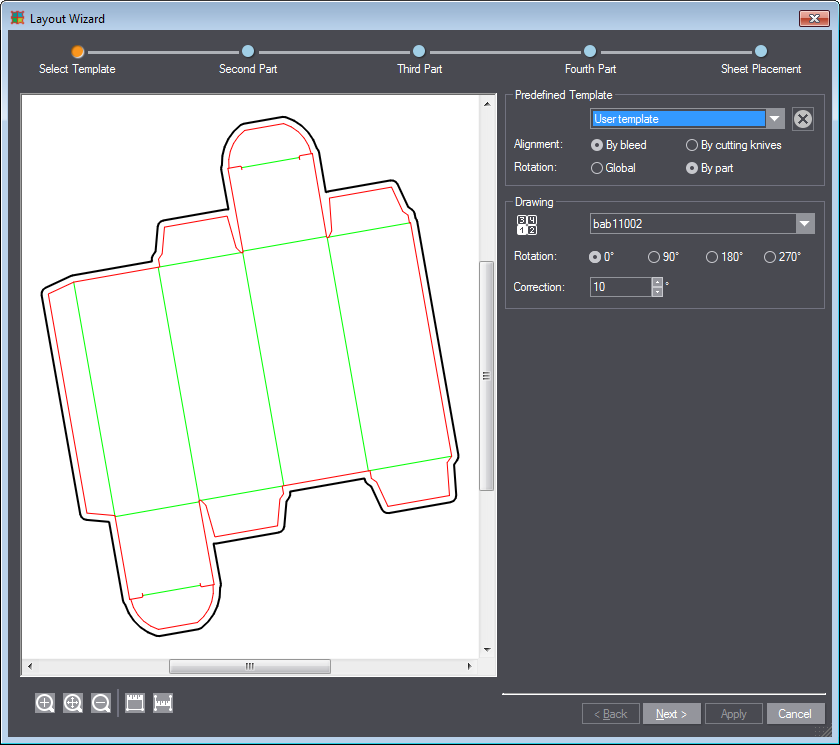

Première étape : « Sélectionner modèle »

L’étape « Sélectionner modèle » vous permet de paramétrer la première pose. Celle-ci sera positionnée dans le premier quadrant, sur le point d’origine du système de coordonnées.

Vous avez la possibilité d’indiquer d’autres renseignements sur l’alignement et la rotation de la pose. Ces renseignements sont expliqués dans le tableau ci-dessous :

Eléments de commande de l’assistant maquette - Sélectionner modèle
Modèle prédéfini :
Liste déroulante	Vous permet de choisir un modèle prédéfini ou un modèle personnalisé. Si vous souhaitez créer un nouveau modèle, choisissez « Aucun ». L’assistant vous guidera alors à travers les différentes étapes de création. En revanche, si vous choisissez un modèle prédéfini, vous accéderez directement à la dernière étape.
	Modèle prédéfini :
	1 x 1	Les poses sont placées l’une après l’autre sur la maquette, de la même manière.
	2 lignes	Les poses de la deuxième ligne sont pivotées de 180° pour s’ajuster aux poses de la première ligne.
	2 colonnes	Les poses de la deuxième colonne sont pivotées de 180° pour s’ajuster aux poses de la première colonne.
	2 poses en lignes	Deux poses différentes sont disposées sur la maquette. On place à chaque fois deux poses sur une ligne.
	2 poses en colonnes	Deux poses différentes sont disposées sur la maquette. On place à chaque fois deux poses dans une colonne.
	Ce bouton vous permet de supprimer un modèle de maquette personnalisé.
Alignement :	Indiquez si vous souhaitez utiliser comme référence pour l’alignement les lignes de fond perdu ou les filets de découpe.
Rotation :	Vous pouvez spécifier ici si, aux étapes suivantes, toutes les poses devront être pivotées ensemble (« Global ») ou si la rotation pourra être paramétrée individuellement pour chacune des poses (« par rapport à la pose »).
Dessin
	Choisissez ici la première pose dans la liste déroulante. Cette liste comporte toutes les poses du projet.
Angle :	Vous pouvez définir ici la rotation de la pose (0°, 90°, 180°, 270°).
Correction angulaire :	Vous pouvez paramétrer ici une rotation additionnelle, au degré près. Vous pouvez saisir une valeur jusqu’à ±45° de sorte que, ajoutée à la valeur spécifiée sous « Angle », cette valeur permettra d’obtenir n’importe quel angle de rotation (entier) désiré.
Suivant	Applique toutes les corrections à la page en cours et ouvre la page suivante de l’assistant.
Annuler	Annule toutes les modifications, referme l’assistant maquette et restaure la maquette telle qu’elle était initialement.

Etapes 2 à 4

Les étapes deux, trois et quatre permettent chacune d’ajouter une pose supplémentaire. La deuxième pose sera placée à droite de la première. Ces deux éléments forment ainsi la première rangée de la maquette. La troisième pose sera placée au-dessus de la première pose. Ces deux éléments forment ainsi la première colonne de la maquette. Pour terminer, la quatrième pose sera placée à droite de la troisième pose et au-dessus de la deuxième pose.

Remarque : Si vous avez sélectionné un modèle à la première étape, les étapes 2 à 4 seront ignorées. Vous avez ensuite la possibilité de revenir aux différentes étapes en cliquant sur le bouton « Précédent » et procéder ainsi à des modifications.

A chaque étape, vous pouvez paramétrer la rotation et l’alignement de la pose concernée :

Eléments de commande de l’assistant maquette - étapes 2 à 4
Dessin
	Choisissez ici la pose à ajouter.
Rotation :
Angle :	Vous pouvez définir ici la rotation de la pose (0°, 90°, 180°, 270°).
Correction angulaire	Vous pouvez paramétrer ici une rotation additionnelle, au degré près. Vous pouvez saisir une valeur jusqu’à ±45° de sorte que, ajoutée à la valeur spécifiée sous « Angle », cette valeur permettra d’obtenir n’importe quel angle de rotation (entier) désiré.
	« Aligner rotation partie » Aligne les poses parallèlement en fonction de leurs lignes : 1.Activez le bouton. 2.Sélectionnez une ligne de la nouvelle pose. Cette ligne devient jaune. 3.Sélectionnez maintenant une ligne d’une pose précédente qui devra être parallèle à cette ligne. La nouvelle pose s’aligne alors automatiquement afin que les deux lignes se retrouvent en parallèle.
Choix du système de coordonnées
	« Sélectionner le système de coordonnées » Définit un nouveau système de coordonnées et par conséquent, le sens horizontal et vertical. Ce réglage sera pertinent pour l’ajustement horizontal et vertical. 1.Activez le bouton. 2.Sélectionnez l’une des lignes de la pose sur laquelle vous souhaitez aligner le nouveau système de coordonnées.
Ajustement horizontal
Déplacer	ici, vous pouvez déplacer les poses à l’horizontale de sorte qu’elles touchent la pose voisine sans toutefois la chevaucher. Si aucun autre objet ne se trouve dans le sens choisi, aucun déplacement ne sera effectué. Cette fonction influe sur les valeurs figurant dans le champ « Correction ». Si une valeur est définie dans le champ « Distance », elle sera prise en compte dans le déplacement.
		« Aligner à gauche » Aligne l’élément sélectionné à gauche, sur l’objet de référence, de sorte que les points situés à l’extrémité gauche des deux éléments se retrouvent sur une même ligne verticale.
		« Aligner à droite » Aligne l’élément sélectionné à droite, sur l’objet de référence, de sorte que les points situés à l’extrémité droite des deux éléments se retrouvent sur une même ligne verticale.
Aligner		Aligne la pose horizontalement sur une ligne de la pose de référence. 1.Activez le bouton. 2.Survolez les lignes de la nouvelle pose avec la souris. Trois lignes bleues verticales s’affichent : deux lignes tiretées aux extrémités et une ligne de référence tracée au milieu de la ligne de la pose. (Remarque : si la ligne de la pose est verticale, seule la ligne bleue de référence sera affichée). 3.Cliquez sur l’une des lignes de la pose. Cette ligne devient jaune. 4.Choisissez maintenant une ligne de la pose de référence. La pose s’aligne alors de sorte que les deux lignes bleues de référence se superposent (ou qu’elles soient à une distance l’une de l’autre égale à la valeur saisie sous « Ecartement X »).
Correction	Cette option vous permet de modifier la position horizontale de la pose. Un clic sur le bouton gris situé à côté de la zone de saisie vous permet de régler la taille de police qui servira d’incrément à la modification de la valeur à chaque clic sur les flèches vers le bas et vers le haut.
Ecartement X	Cette option vous permet de régler l’écart horizontal (axe X) par rapport à la pose voisine. Il s’agit d’un paramètre global, ce qui signifie qu’il ne peut pas être paramétré spécifiquement pour chacune des poses. Pour modifier cette valeur au cas par cas, vous pouvez utiliser l’option « Correction ». L’écartement paramétré ici sera conservé même après l’application des options « Déplacer » et « Aligner ».
Ajustement vertical :
Déplacer	ici, vous pouvez déplacer les poses à la verticale de sorte qu’elles touchent la pose voisine sans toutefois la chevaucher. Si aucun autre objet ne se trouve dans le sens choisi, aucun déplacement ne sera effectué. Cette fonction influe sur les valeurs figurant dans le champ « Correction ». Si une valeur est définie dans le champ « Distance », elle sera prise en compte dans le déplacement.
		« Aligner en haut » Aligne en haut l’élément sélectionné, sur l’objet de référence, de sorte que les points situés à l’extrémité supérieure des deux éléments se retrouvent sur une même ligne horizontale.
		« Aligner en bas » Aligne en bas l’élément sélectionné, sur l’objet de référence, de sorte que les points situés à l’extrémité inférieure des deux éléments se retrouvent sur une même ligne horizontale.
Aligner :		Aligne la pose verticalement sur une ligne de la pose de référence. 1.Activez le bouton. 2.Survolez les lignes de la nouvelle pose avec la souris. Trois lignes bleues horizontales s’affichent : deux lignes tiretées aux extrémités et une ligne de référence tracée au milieu de la ligne de la pose. (Remarque : si la ligne de la pose est horizontale, seule la ligne bleue de référence sera affichée). 3.Cliquez sur l’une des lignes de la pose. Cette ligne devient jaune. 4.Choisissez maintenant une ligne de la pose de référence. La pose s’aligne alors de sorte que les deux lignes bleues de référence se superposent (ou qu’elles soient à une distance l’une de l’autre égale à la valeur saisie sous « Ecartement Y »).
Correction :	Cette option vous permet de modifier la position verticale de la pose. Un clic sur le bouton gris situé à côté de la zone de saisie vous permet de régler la taille de police qui servira d’incrément à la modification de la valeur à chaque clic sur les flèches vers le bas et vers le haut.
Ecartement Y	Cette option vous permet de régler l’écart vertical (axe Y) entre toutes les poses. Il s’agit d’un paramètre global, ce qui signifie qu’il ne peut pas être paramétré spécifiquement pour chacune des poses. Pour un paramétrage individuel, vous pouvez utiliser la « Correction ». L’écartement paramétré ici sera conservé même après l’application des options « Déplacer » et « Aligner ».
Précédent	Retourne à la page précédente de l’assistant sans appliquer les corrections réalisées sur la page en cours.
Suivant	Applique toutes les corrections à la page en cours et ouvre la page suivante de l’assistant.
Appliquer	Applique les corrections actuelles tout en gardant la page en cours de l’assistant ouverte.
Annuler	Annule toutes les modifications, referme l’assistant et rétablit la maquette telle qu’elle était initialement.

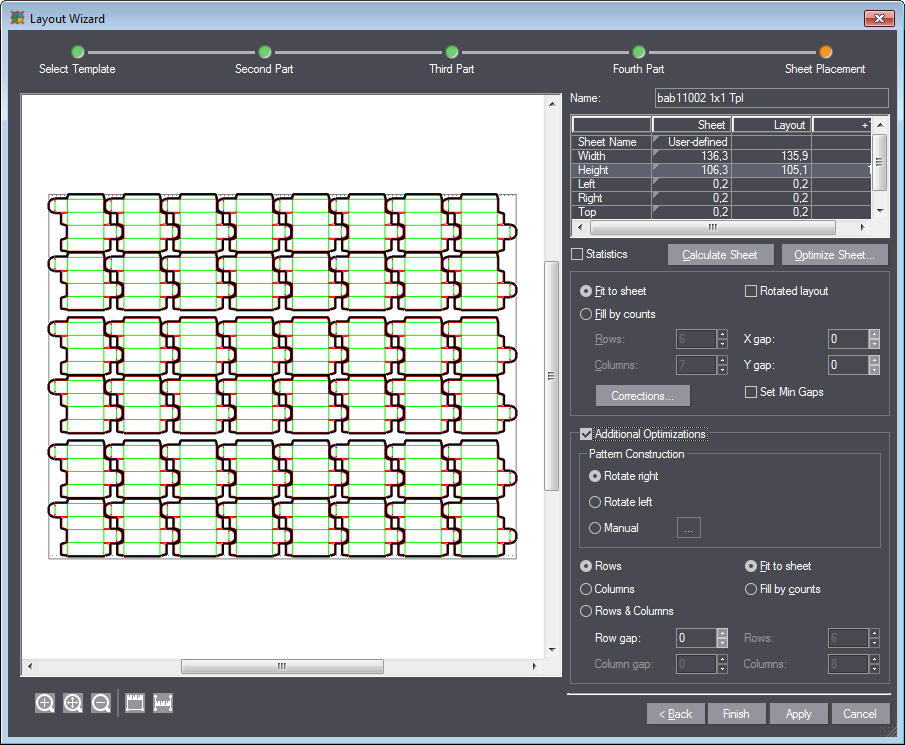

Cinquième étape : « Positionnement de la feuille »

La dernière page de l’assistant permet d’effectuer différentes corrections finales sur l’ensemble de la maquette. Vous avez également la possibilité de définir la taille de la feuille et les marges. Vous pouvez également démarrer l’assistant Feuille.

Après avoir quitté l’assistant maquette, vous pouvez aussi lancer le positionnement de la feuille en cliquant sur le bouton « Appliquer la mise en page à la nouvelle feuille » situé dans la barre d’outils. Voir Boîte de dialogue « Appliquer la mise en page à la nouvelle feuille ».

« Appliquer la mise en page à la nouvelle feuille »

Fonction utile pour appliquer la maquette existante à une autre feuille.

Eléments de commande de l’assistant maquette - Positionnement de la feuille
Nom	Nom sous lequel la maquette sera enregistrée comme modèle personnalisé. Voir Première étape : « Sélectionner modèle ».
Tableau - définition de la feuille
Colonne : Feuille	Cette colonne vous permet de définir la feuille de la maquette : 1.Cliquez sur le bord droit du champ portant le nom de la feuille pour accéder à une liste de formats de feuilles prédéfinis. 2.Si vous ne souhaitez pas utiliser de formats de feuille standards, choisissez « Personnalisé ». Vous avez la possibilité de les modifier manuellement. 3.Vous pouvez modifier la largeur, la hauteur et les marges de la feuilles (« Gauche », « Droite », « Haut », « Bas »).
Colonne : Maquette	Cette colonne contient des informations sur la largeur, la hauteur et les marges de la maquette. Les champs de cette colonne ne peuvent pas être édités. La modification des valeurs affichées dans les champs s’effectue de manière dynamique en apportant des corrections à la maquette.
Colonne : +1 ? :	Indique de combien la feuille actuelle devrait être plus grande pour pouvoir y ajouter une colonne ou une rangée supplémentaire. Les champs de cette colonne ne peuvent pas être édités.
Statistiques	Lorsque vous activez cette option, le tableau affiche des statistiques générales concernant la feuille paramétrée (dans le cas d’une maquette droite et pivotée). En font partie :
	Tous les éléments	nombre de poses sur la feuille.
	Zone	surface utilisée par les poses en m².
	Zone de la feuille	surface totale de la feuille en m².
	Déchets %	pourcentage de déchets.
	Nombre <xy>	nombre de poses du type <xy>.
	Zone par <xy>	surface utilisée par toutes les poses du type <xy>.
Calculer feuille	Calcule et applique une taille de feuille de sorte que la maquette actuellement définie tienne entièrement sur la feuille. Cette fonction est particulièrement utile lorsqu’un nombre précis de rangées/colonnes est spécifié.
Assistant Feuille...	Lance Boîte de dialogue « Assistant Feuille »
Ajuster à la feuille	Ajuste la maquette à la feuille choisie/personnalisée et calcule automatiquement le nombre de lignes et colonnes pouvant être placées sur la feuille. Si la feuille est trop petite par rapport aux nombres de lignes et colonnes indiqués dans les zones de saisie, le programme supprime les lignes et colonnes supplémentaires (voir ci-dessous). Au contraire, s’il reste de la place sur la feuille, le programme ajoute en conséquence un nombre de lignes/colonnes supplémentaires à la maquette.
Remplir lignes/colonnes	Si vous activez cette option vous pourrez spécifier le nombre de lignes et de colonnes à positionner sur la feuille. Ce nombre ne sera pas modifié. Si la feuille est trop petite pour la quantité indiquée, les poses en surnombre déborderont de la feuille. Dans ce cas, modifiez la largeur et/ou la hauteur de la feuille.
Maquette pivotée	Fait pivoter la maquette de 90° dans le sens antihoraire.
Lignes	indiquez ici le nombre de lignes souhaitées dans la maquette.
Colonnes	indiquez ici le nombre de colonnes souhaitées dans la maquette.
Ecartement X	Cette option vous permet de régler l’écart horizontal entre les poses. Cette valeur est identique à la valeur Ecartement X accessible aux étapes précédentes.
Ecartement Y	Cette option vous permet de régler l’écart vertical entre les poses. Cette valeur est identique à la valeur Ecartement Y accessible aux étapes précédentes.
Autres options...	Ouvre la boîte de dialogue « Aligner 2e colonne et ligne ».

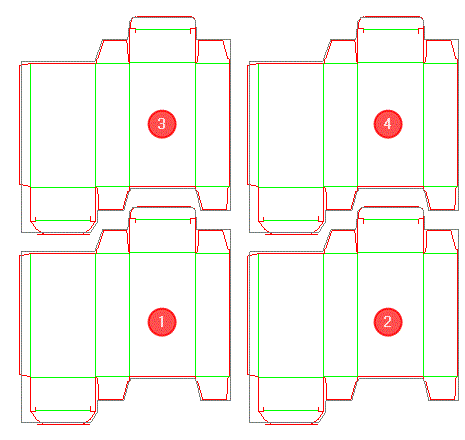

	Boîte de dialogue « Aligner 2e colonne et ligne »
	Alignement 2e colonne	Permet de traiter la deuxième colonne de la maquette originale (2 lignes de 2 colonnes) différemment de la première. Si la maquette compte plus de deux colonnes, l’assistant maquette traitera chaque colonne comme s’il s’agissait d’une « deuxième » et disposera les colonnes comme spécifié aux étapes précédentes de l’assistant. L’activation de cette option est automatique dès lors que la deuxième colonne de la maquette diffère de la première suite à des corrections préalablement effectuées dans l’assistant (c.-à-d. différente disposition, différent type d’élément, etc.). Fonctions : Voir Etapes 2 à 4.
	Alignement 2e ligne	Permet de traiter la deuxième ligne de la maquette originale (2 lignes de 2 colonnes) différemment de la première. Si la maquette compte plus de deux lignes, l’assistant maquette traitera chaque ligne comme s’il s’agissait d’une « deuxième » et disposera les lignes comme spécifié aux étapes précédentes de l’assistant. L’activation de cette option est automatique dès lors que la deuxième ligne de la maquette diffère de la première suite à des corrections préalablement effectuées dans l’assistant (c.-à-d. différente disposition, différent type d’élément, etc.). Fonctions : Voir Etapes 2 à 4.
Définir les espaces minimaux	Si vous cochez cette option, les valeurs spécifiées sous « Ecartement X » et « Ecartement Y » seront considérées comme des valeurs minimales à respecter entre les poses. Si vous utilisez ensuite ce modèle dans la boîte de dialogue « Maquette automatique », l’application comparera les valeurs issues du modèle à celles que vous saisirez dans la boîte de dialogue « Maquette automatique ». Voir Boîte de dialogue « Maquette automatique ». Si dans la boîte de dialogue « Maquette automatique » vous saisissez des valeurs supérieures aux espaces minimaux indiqués ici, ces valeurs seront appliquées. En revanche, si vous saisissez des valeurs plus petites, elles seront ignorées et les espaces minimaux définis dans le modèle seront appliqués.
Optimisations suppl.
Optimisations suppl.	Permet d’accéder à des options supplémentaires. Ces optimisations concernent l’espace vierge de la feuille qu’il reste encore à exploiter une fois la maquette positionnée. Les options d’optimisation offrent diverses possibilités permettant de remplir l’espace encore vierge avec des éléments supplémentaires.
	Maquette :
	Pivoter vers la droite	Remplit l’espace vierge avec une maquette pivotée de 90° dans le sens horaire.
	Pivoter vers la gauche	Remplit l’espace vierge avec une maquette pivotée de 90° dans le sens antihoraire.
	Créer maquette complémentaire	Démarre un assistant maquette supplémentaire pour créer une seconde maquette qui viendra combler l’espace vierge. Après avoir cliqué sur « Quitter », cette seconde maquette sera ajoutée à l’espace vierge. Ce bouton déclenche l’ouverture d’une boîte de dialogue « Autres options... » pour la seconde maquette.
	Ecartement X/Y	Option présente uniquement lorsque « Créer maquette complémentaire » est sélectionné. Elle vous permet de définir l’écartement X et Y entre les nouvelles poses et les poses précédentes.
	Insérer en lignes	Ajoute des éléments en lignes pour optimiser l’espace vierge de la feuille.
	Insérer en colonnes	Ajoute des éléments en colonnes pour optimiser l’espace vierge de la feuille.
	Insérer en lignes et colonnes	Ajoute des éléments en lignes et en colonnes pour optimiser l’espace vierge de la feuille.
	Ajuster à la feuille	Ajuste la maquette en fonction de l’espace vierge de la feuille et calcule automatiquement le nombre de lignes et de colonnes pouvant être placées sur la feuille.
	Ajouter des lignes/colonnes	Lorsque cette option est activée, vous pouvez régler manuellement le nombre de lignes et de colonnes désirées dans la maquette pour l’espace vierge.
	Ecart. lignes	Vous pouvez régler ici l’écartement entre les lignes de la maquette principale et celui de la maquette de l’espace vierge.
	Ecart. colonnes	Vous pouvez régler ici l’écartement entre les colonnes de la maquette principale et celui de la maquette de l’espace vierge.
	Lignes	Vous pouvez régler ici le nombre de lignes souhaitées dans la maquette de l’espace vierge.
	Colonnes	Vous pouvez régler ici le nombre de colonnes souhaitées dans la maquette de l’espace vierge.
Précédent	Retourne à la page précédente de l’assistant.
Quitter	Applique toutes les modifications et referme l’assistant maquette.
Appliquer	Applique les corrections actuelles tout en gardant la page en cours de l’assistant ouverte.
Annuler	Annule toutes les modifications, referme l’assistant maquette et restaure la maquette telle qu’elle était initialement.

Retour à Barre d’outils de l’onglet « Maquette ».
