Boîte de dialogue « Décalage »

« Décalage »

La boîte de dialogue « Décalage » vous permet de copier un objet et de l’insérer à une distance donnée (que vous aurez spécifiée) de l’objet d’origine. De plus, vous pouvez également créer des contours autour d’un ou de plusieurs objets.

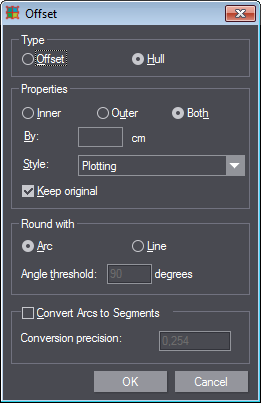

Sélectionnez un objet et cliquer sur le bouton « Décalage » dans la barre d’outils. La boîte de dialogue suivante apparaît :

Eléments de commande de la boîte de dialogue « Décalage »
Type
Décalage	Déplace l’objet sélectionné de la valeur spécifiée (voir zone de saisie « De : »). Si l’option « Conserver l’original » est cochée, c’est une copie de l’objet original qui sera placée à cet endroit.
Contour	Trace un contour autour d’un ou de plusieurs objets. La distance du contour est à définir dans le champ de saisie « De ».
Propriétés
Intérieure	Concerne uniquement l’option « Contour » Trace le contour à l’intérieur de l’objet. Possible uniquement pour les objets fermés.
Extérieure	Concerne uniquement l’option « Contour » Trace le contour à l’extérieur de l’objet.
Les deux	Concerne uniquement l’option « Contour » Trace le contour des deux côtés de l’objet.
De	Entrez ici la distance (en cm) entre l’objet d’origine et le décalage ou le contour.
Format	Définit le format du décalage ou du contour. Voir à ce sujet Boîte de dialogue « Formats généraux ».
Conserver l’original	Détermine si l’objet ou les objets d’origine doit/doivent être conservé(s) suite au « Décalage/Contour » ou supprimé(s).
Arrondir avec
Indiquez ici l’aspect que doit avoir l’angle pour le décalage/contour extérieur.
Arc	Arrondit les coins des objets d’origine en traçant des arcs dans le décalage/contour.
Ligne	Aplatit les coins en traçant des segments de droite qui viennent couper les coins correspondants dans le décalage/contour.
Seuil angle	Définit la limite pour les angles : si les angles sont plus importants, les coins ne seront pas arrondis ou aplatis. Exemple : Si le seuil d’angle est paramétré sur 15° et si l’angle d’origine est de 20°, le programme n’arrondira pas l’angle déplacé. Plage de valeurs admises : [0,00° à 90,00°].
Convertir les arcs en segments
Convertir les arcs en segments	Cochez cette option si vous souhaitez que tous les arcs du décalage/contour qui a été généré soient transformés en segments de droite. En clair, cette option sera utilisée pour créer un objet entièrement constitué de segments de droite.
Précision de la conversion	Définit la précision que doit appliquer le programme lors de la transformation des arcs en segments de droite. Plus la valeur est faible, plus la précision sera élevée. La valeur doit être supérieure à 0,0005.

Application

Création d’un décalage

1.Sélectionnez le ou les objets pour le(s)quel(s) vous voulez créer un décalage.

2.Cliquez sur le bouton « Décalage ».

« Décalage ».

3.Sous « Type », activez l’option « Décalage ».

4.Spécifiez la distance souhaitée entre l’objet d’origine et le décalage dans la zone de saisie « De ».

5.Indiquez le format souhaité pour le ou les objet(s) déplacé(s) dans la liste déroulante « Format ».

6.Cochez l’option « Conserver l’original » si vous souhaitez conserver le ou les objets d’origine.

7.Choisissez le format d’arrondi des angles (bouton radio « Arc » ou « Ligne ») pour le ou les objet(s) déplacé(s).

8.Cliquez sur « OK » pour créer le décalage. Toutes les solutions de décalage possibles pour l’objet (ou les objets) choisi(s) sont calculées et vous sont proposées dans une matrice de sélection.

9.Survolez chacune des solutions numérotées à l’aide de la souris pour obtenir un aperçu précis du décalage.

10.Cliquez sur le numéro de la solution souhaitée pour la dessiner.

Création d’un contour

1.Sélectionnez le ou les objets pour le(s)quel(s) vous voulez créer un contour.

2.Cliquez sur le bouton « Décalage ».

3.Sous « Type », activez l’option « Contour ».

4.Sélectionnez le type de contour souhaité en activant le bouton « Intérieure », « Extérieure » ou « Les deux » correspondant.

5.Spécifiez la distance du contour par rapport à l’objet d’origine dans la zone de saisie « De ».

6.Indiquez le format souhaité de l’objet dans la liste déroulante « Format ».

7.Cochez l’option « Conserver l’original » si vous souhaitez conserver le ou les objets d’origine.

8.Choisissez le format d’arrondi des angles (bouton radio « Arc » ou « Ligne ») pour le(s) objet(s) entouré(s).

9.Cliquez sur « OK » pour créer le contour.

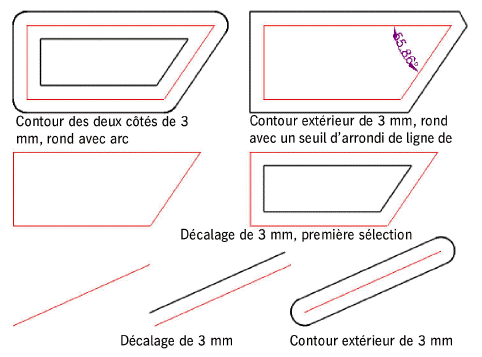

Exemples
