L’opération « Déformer » (voir Opération) permet d’obtenir un rendu réaliste des surfaces courbes. Mais que faire lorsqu’une surface est courbée plusieurs fois, lorsqu’elle est ondulée par exemple ?
Les pages ondulées peuvent elles aussi être représentées en 3D. Procédez comme ceci :
1.Définir une nouvelle forme de ligne
2.Tracer des lignes de séparation sur la surface ondulée
3.Déformer des faces partielles dans l’onglet « Vue 3D »
Définir une nouvelle forme de ligne
1.Dans le menu contextuel de l’onglet « Pose », choisissez la commande « Options > Formats généraux ». Voir Boîte de dialogue « Formats généraux ».
2.Cliquez sur « Nouveau ».
3.Entrez un nom de format.
4.Choisissez comme format de référence « Rainage ».
5.Dans l’onglet « Visuel », définissez une nouvelle couleur pour le nouveau type de ligne.
6.Dans l’onglet « Production » choisissez l’opération « Séparateur de surface ».
7.Validez avec « OK ».
Tracer des lignes de séparation sur la surface ondulée
1.Cliquez sur le bouton Ligne. Voir Mode « Tracer des lignes ».
2.Dans la liste déroulante « Format » de la barre d’outils, cliquez sur « Ajouter/Supprimer des formats ».
3.Dans la boîte de dialogue suivante, sélectionnez la forme linéaire que vous venez de créer.
4.Tracez maintenant des lignes sur la surface. Ces lignes marquent les points d’inflexion des ondulations.

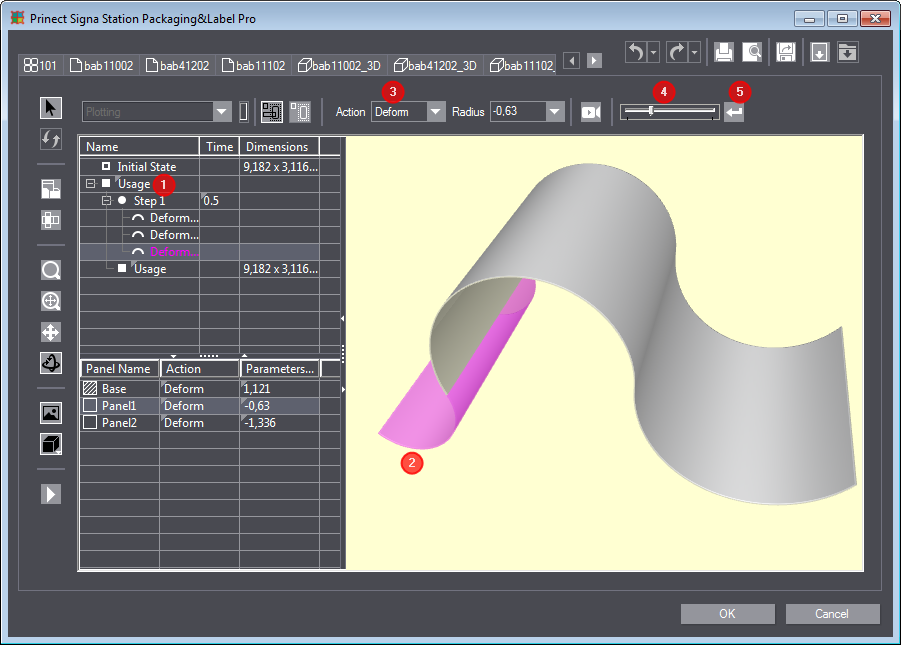

Déformer des faces partielles dans l’onglet « Vue 3D »
1.Cliquez avec le bouton droit de la souris sur « Utilisation » [1] pour insérer une nouvelle étape.
2.Cliquez sur une partie de la surface [2] puis choisissez « Déformer » [3].
3.A l’aide du curseur [4] réglez le rayon et validez en cliquant sur le bouton [5].
Répétez cette opération pour les autres parties de la surface.
