Menu contextuel de la feuille d’imposition

La feuille d’imposition est la zone dans laquelle les poses sont réparties. Elle sert à la réalisation des découpes correspondantes ainsi qu’à la planification des processus d’impression et de façonnage/finition.

Dans l’onglet « Maquette », les contours de la feuille d’imposition apparaissent en gris. Lorsque les contours sont mis en évidence sous le pointeur de la souris, d’un clic droit vous pouvez appeler le menu contextuel correspondant.

Menu contextuel de la feuille d’imposition
Supprimer	Supprime le contour de la feuille d’imposition.
Verrouiller/Déverrouiller	Grâce à cette fonction vous pouvez verrouiller la feuille dans le dessin de sorte que sa position ne change pas malgré les modifications apportées aux poses ou au dessin de la maquette (c.-à-d. en cas de modification de la taille d’un élément du dessin ou du dessin tout entier, ou de toute autre modification). Lorsque cette option est activée, la feuille est verrouillée. Vous pouvez lever ce verrou avec la fonction « Déverrouiller ». Remarque : Vous pouvez également verrouiller/déverrouiller une feuille en utilisant l’option Verrouiller la feuille de la boîte de dialogue « Propriétés de l’objet ».
Propriétés de l’objet	Ouvre la Boîte de dialogue « Propriétés de l’objet ».
Convertir	Convertit les contours de la feuille d’imposition en objets de type Ligne pouvant être édités
Sélectionner l’image affichée
Calques

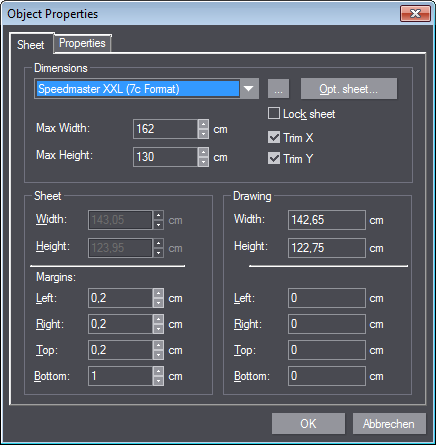

Boîte de dialogue « Propriétés de l’objet »

La boîte de dialogue « Propriétés de l’objet » vous permet de définir les dimensions et les marges de la feuille mais aussi de verrouiller la feuille sur le dessin.

Cliquez avec le bouton droit de la souris sur l’entourage gris de la feuille d’imposition puis choisissez « Propriétés de l’objet... » dans le menu contextuel pour accéder à la boîte de dialogue suivante :

Onglet « Feuille »

Remarque : L’onglet « Feuille » n’est visible qu’à condition d’avoir spécifié une taille de feuille lors de la création de la maquette.

Eléments de commande de la boîte de dialogue « Propriétés de l’objet » - onglet « Feuille »
Dimensions
Liste déroulante - Feuille	Définit le format de feuille prédéfini dans la base de données des feuilles. Choisissez l’option « Personnalisé » si vous souhaitez définir un format de feuille personnalisé.
	Permet d’éditer la base de données des feuilles. Une nouvelle boîte de dialogue apparaît dans laquelle vous pouvez ajouter, supprimer et éditer des feuilles.
Feuille opt.	Ouvre une boîte de dialogue dans laquelle vous pouvez sélectionner une feuille adaptée à votre maquette.
Verrouiller la feuille	Empêche toute nouvelle modification de la feuille. La taille de la feuille sera conservée même en cas de modification de la maquette.
Largeur max./ Hauteur max.	Définit les dimensions maximales de la feuille. Elles apparaîtront sur le dessin sous forme de ligne pointillée.
Raccourcir X/Y	Si vous activez cette option, la feuille sera réduite à la dimension de la maquette. Si cette option n’est pas active, vous pouvez paramétrer la taille sous « Feuille ».
Feuille
Largeur / Hauteur	Indique la taille actuelle de la feuille. Si l’option « Raccourcir » n’est pas activée, vous pouvez réduire ici la largeur/hauteur.
Marges	La surface occupée par tous les objets est entourée d’une fine ligne en pointillés à l’intérieur de la feuille. Les marges définissent l’espace entre la feuille et la surface de dessin.
Gauche/Droite	Définit la marge gauche/droite de la feuille. Vous ne pouvez saisir que des valeurs positives.
En haut/en bas	Définit la marge supérieure/inférieure de la feuille. Vous ne pouvez saisir que des valeurs positives.
Dessin
Largeur / Hauteur	Fournit des informations sur la largeur/hauteur totale de tous les objets présents sur le dessin en cours (zone de dessin).
Gauche/Droite En haut/en bas	Indique l’espace entre la feuille et la zone de dessin. La présence de valeurs négatives signifie que le dessin déborde.

Onglet « Propriétés »

L’onglet « Propriétés » vous permet d’ajuster la représentation visuelle de la feuille d’imposition. Vous pouvez y modifier la couleur, l’épaisseur des lignes, la taille des points, le motif et la Profondeur de dessin.

Eléments de commande de la boîte de dialogue « Propriétés de l’objet » - onglet « Propriétés »
Nom du format	Choisissez ici le format à assigner aux contours de la feuille d’imposition. Dans la partie inférieure, vous pouvez définir ses caractéristiques visuelles.
	1.Cliquez sur ce bouton pour créer un nouveau format pour la feuille d’imposition. La boîte de dialogue « Parcourir les formats » apparaît. 2.Cliquez sur le bouton « Nouvelle modification ». La boîte de dialogue « Nouveau format d’objet » s’ouvre pour vous permettre de définir le nom et les propriétés du format souhaité. Voir à ce sujet Boîte de dialogue « Formats généraux ».
Propriétés visuelles	Les possibilités de réglage sont expliquées sous : Voir Onglet « Visuel ».

Eléments de commande de la boîte de dialogue « Propriétés de l’objet » - onglet « Propriétés »

Nom du format

Choisissez ici le format à assigner aux contours de la feuille d’imposition. Dans la partie inférieure, vous pouvez définir ses caractéristiques visuelles.

1.Cliquez sur ce bouton pour créer un nouveau format pour la feuille d’imposition. La boîte de dialogue « Parcourir les formats » apparaît.

2.Cliquez sur le bouton « Nouvelle modification ». La boîte de dialogue « Nouveau format d’objet » s’ouvre pour vous permettre de définir le nom et les propriétés du format souhaité.

Voir à ce sujet Boîte de dialogue « Formats généraux ».

Propriétés visuelles

Les possibilités de réglage sont expliquées sous : Voir Onglet « Visuel ».

Retour à Menus contextuels.
