Menu contextuel de l’intitulé de l’onglet
Pour modifier les propriétés d’un dessin ou pour supprimer un dessin, cliquez avec le bouton droit de la souris sur l’intitulé de l’onglet. Un menu contextuel proposant les options suivantes apparaît :
Menu contextuel de l’intitulé de l’onglet |
|
---|---|
Propriétés |
Vous pouvez modifier ici la désignation du dessin ainsi que les caractéristiques du support telles que l’épaisseur et le grammage. Voir Boîte de dialogue « Propriétés du dessin ». |
Supprimer le dessin |
Permet de supprimer un dessin du projet. |

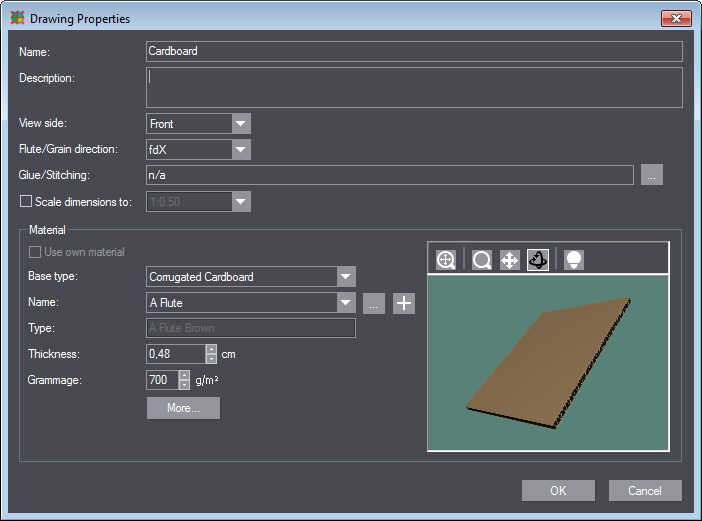

Boîte de dialogue « Propriétés du dessin »
Dans la boîte de dialogue « Propriétés du dessin » vous pouvez ajuster les caractéristiques du support pour la pose. Pour ouvrir cette boîte de dialogue, cliquez avec le bouton droit de la souris sur l’intitulé de l’onglet puis choisissez « Propriétés ». L’écran suivant apparaît :
Eléments de commande de la boîte de dialogue « Propriétés du dessin » |
||
---|---|---|
Nom |
Permet de renommer le dessin. |
|
Description |
Ce champ vous permet d’enregistrer un commentaire sur le dessin. |
|
Vue |
Définit le côté du dessin à faire apparaître dans la partie dessin. •Recto •Verso Ce point n’apparaît pas dans la vue 3D. |
|
Sens de la cannelure/des fibres |
Paramétrez ici le sens de la cannelure ou des fibres. •fdY •fdX |
|
Coller/Agrafer |
Indique les points de colle ou d’agrafe de l’emballage. Cliquez sur le bouton avec les trois points pour pouvoir les définir dans une autre boîte de dialogue. Voir Boîte de dialogue « Raccord de finition ». |
|
Redimensionner les cotes |
Ne peut être actionné que si le dessin possède des cotes. Ici vous pouvez spécifier la manière dont les cotations devront être redimensionnées au moment de l’exportation du dessin : •1:1 •Editer le redimensionnement |
|
Support |
||
Utiliser un matériau spécifique |
Ecrase le support paramétré pour l’ensemble du projet et permet de se servir d’un autre support pour le dessin en cours. REMARQUE : Si cette option n’est pas disponible, cela veut dire qu’un support spécifique a déjà été paramétré pour l’ensemble du projet. |
|
Type base |
Détermine le type de support sur lequel doit se baser le support actuel. |
|
Nom |
Spécifiez ici le support à utiliser pour le projet. |
|
|
|
Si le support souhaité ne figure pas dans la liste, cliquez sur ce bouton. Le catalogue des supports s’ouvre. Vous pouvez y éditer les supports existants ou en définir un nouveau. |
|
|
Ajouter ce matériau au catalogue La boîte de dialogue « Nouveau matériau » apparaît. Voir Boîte de dialogue « Nouveau matériau ». |
Type |
|
|
Epaisseur |
|
|
Grammage |
|
|
Plus... |
Voir |

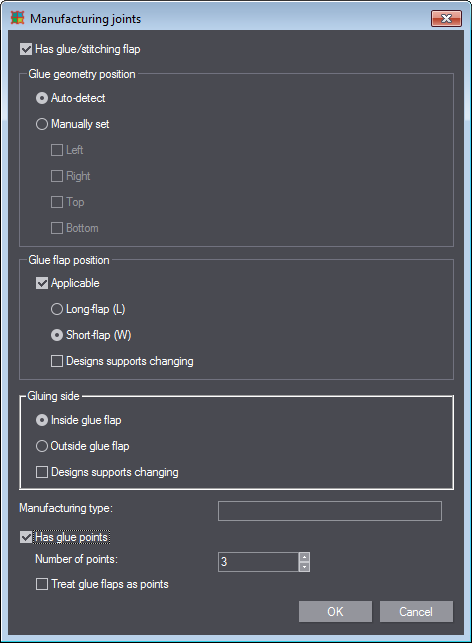

Boîte de dialogue « Raccord de finition »
Dans la boîte de dialogue « Raccord de finition », vous avez la possibilité de définir l’emplacement des languettes à coller ou à agrafer. Pour accéder à cette boîte de dialogue, cliquez avec le bouton droit de la souris sur l’intitulé de l’onglet de la pose. Choisissez ensuite « Propriétés » puis sous « Coller/Agrafer » cliquez sur le bouton avec les trois points. La boîte de dialogue suivante apparaît :
Eléments de commande de la boîte de dialogue « Raccord de finition » |
||
---|---|---|
A une languette de collage/d’agrafage |
Cochez cette case d’option si vous souhaitez définir des languettes de collage ou d’agrafage. Une fois l’option cochée, vous pourrez accéder aux rubriques « Position encollage », « Position languette de collage » et « Côté collant ». |
|
Position encollage |
||
Choisissez ici de quel côté devra se trouver la languette. |
||
Autodétection |
Définit automatiquement l’emplacement. |
|
Défini manuellement |
Choisissez l’emplacement (à gauche à droite, en haut, en bas). |
|
Position languette de collage |
||
Indiquez ici si la languette de collage est positionnée sur le grand ou le petit côté de la pose. |
||
Applicable |
Cochez cette case d’option si la boîte comporte une languette de collage. |
|
|
Languette longue |
La languette se situe sur le grand côté. |
|
Languette courte
|
La languette se situe sur le petit côté. |
|
Dessin éditable |
|
Côté collant |
||
Indiquez ici de quel côté de la languette la colle devra être déposée. |
||
Pli collé à l’intérieur |
La face d’encollage est dirigée vers l’intérieur de la boîte. |
|
Pli collé à l’extérieur |
La face d’encollage est dirigée vers l’extérieur. |
|
Dessin éditable |
|
|
|
||
Type de finition |
Entrez ici une désignation pour les paramètres de finition. Vous pourrez ainsi les retrouver plus facilement dans la liste déroulante de la boîte de dialogue « Propriétés du dessin ». |
|
A des points de colle |
Cochez cette case d’option si votre boîte possède des points de colle. Dans ce cas, vous aurez accès aux options suivantes : |
|
|
Nbre de points |
Entrez ici le nombre de points de colle. |
|
Traiter les languettes de collage comme des points |
|

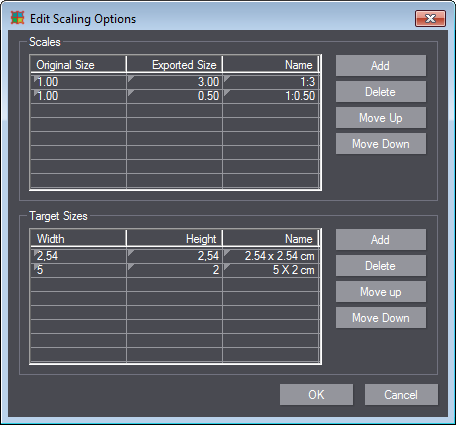

Boîte de dialogue « Editer le redimensionnement export »
Cette boîte de dialogue vous permet de paramétrer les facteurs de redimensionnement des cotations. Pour accéder à cette boîte de dialogue, procédez comme ceci :
1.Avec le bouton droit de la souris, cliquez sur l’intitulé de l’onglet.
2.Choisissez « Propriétés... ». La boîte de dialogue « Propriétés du dessin » s’ouvre.
3.Cochez la case d’option « Redimensionner les cotes ».
4.Dans la liste déroulante choisissez « Editer le redimensionnement ». La boîte de dialogue suivante apparaît :
La boîte de dialogue propose deux méthodes pour définir des règles de redimensionnement :
•avec des proportions relatives (dans la section Redimensionnements)
•en indiquant des dimensions absolues (dans la section Tailles cibles).
Ces deux méthodes fonctionnent de manière autonome et des modèles peuvent être créés indépendamment les uns des autres.
C’est un moyen de s’assurer que le dessin corresponde bien à la taille de papier souhaitée. Si vous souhaitez par exemple utiliser une feuille A4 en orientation paysage, entrez 210x297 comme taille cible.
Pour créer un nouveau facteur de redimensionnement relatif, procédez comme ceci (la procédure sera la même pour les tailles cibles) :
1.Dans la zone « Redimensionnements », cliquez sur « Ajouter ». Une ligne vide apparaît dans la liste.
2.Dans les colonnes « Taille d’origine » et « Taille export », réglez les valeurs en fonction du redimensionnement souhaité.
3.(facultatif) Dans la colonne « Nom » donnez un nom au redimensionnement en question. ASTUCE : Vous pouvez entrer n’importe quel nom. Si vous n’indiquez aucun nom particulier pour la règle de redimensionnement, un nom sera automatiquement créé à partir des valeurs saisies dans « Taille d’origine » et « Taille export ».
4.(facultatif) Répétez les étapes 1 à 3 pour créer d’autres modèles de redimensionnement.
5.Pour utiliser les modèles de redimensionnement créés, cliquez sur « OK ».
6.Dans la boîte de dialogue « Propriétés du dessin » choisissez le modèle souhaité parmi ceux figurant dans la liste déroulante.

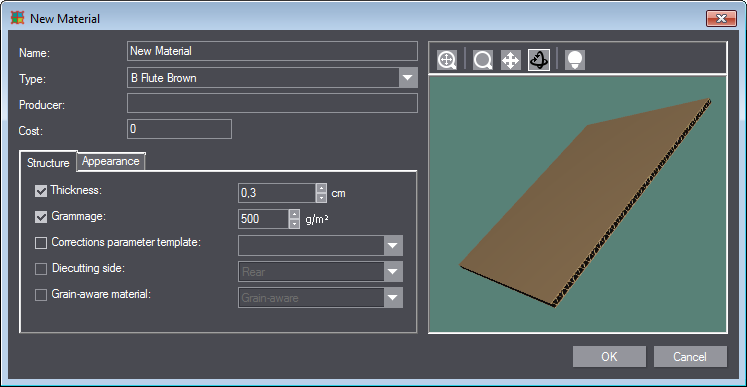

Boîte de dialogue « Nouveau matériau »
Dans cette boîte de dialogue vous pouvez définir un nouveau support d’impression. Pour accéder à cette boîte de dialogue, procédez comme ceci :
1.Avec le bouton droit de la souris, cliquez sur l’intitulé de l’onglet.
2.Choisissez « Propriétés... ». La boîte de dialogue « Propriétés du dessin » s’ouvre.
3.Dans la zone « Matériau », cliquez sur le signe « + ». La boîte de dialogue suivante apparaît :
Eléments de commande de la boîte de dialogue « Nouveau matériau » / « Editer le matériau » |
||
---|---|---|
Nom |
Entrez ici le nom que vous souhaitez donner au nouveau support. |
|
Type |
Sélectionnez le type de support parmi ceux proposés dans la liste déroulante. Les différents types sont regroupés par types de base « Carton pr boîte pliante », « Carton ondulé » et « Carton ondulé inversé ». Le type du support détermine les propriétés techniques élémentaires du support. |
|
Fabricant |
Entrez ici - si vous le souhaitez - le nom du fabricant du support. |
|
Coûts |
Notez ici - si vous le souhaitez - le coût équivalent à 1000 kg de support. |
|
Onglet « Structure » |
||
Epaisseur |
Epaisseur du support en cm. |
|
Grammage |
Grammage du support en g/m2 |
|
Corrections modèle de paramétrage |
Vous pouvez choisir ici un modèle de paramétrage s’il en existe. Des corrections seront apportées au support sur la base de ce modèle. |
|
Côté découpe |
Vous pouvez paramétrer ici le côté qui devra être utilisé comme côté de découpe. |
|
Sens des fibres/de la cannelure du matériau |
Spécifiez ici si vous souhaitez que le sens des fibres/de la cannelure du matériau soit prise en compte ou pas. |
|
Onglet « Apparence » |
||
Dans cet onglet, vous pouvez éditer l’apparence de la face recto et verso indépendamment l’une de l’autre. |
||
Recto |
Cochez cette case d’option pour éditer l’apparence de la face recto. Ensuite, dans la liste déroulante, vous pourrez sélectionner une autre surface issue du catalogue. |
|
|
|
« Rechercher dans le catalogue » Ouvre la boîte de dialogue « Apparence de la surface des matériaux » qui vous permet de rechercher plus facilement dans le catalogue. Voir Boîte de dialogue « Apparence de la surface des matériaux ». |
|
|
« Personnaliser l’apparence » Ouvre la boîte de dialogue « Personnaliser l’apparence » qui vous permet d’éditer directement la surface actuelle. Voir Boîte de dialogue « Nouvelle surface »/« Personnaliser l’apparence ». |
Verso |
Même principe que pour le « Recto ». |
|
Bord |
Permet d’éditer l’apparence du bord. Procédez comme pour le « Recto ». |
Boîte de dialogue « Apparence de la surface des matériaux »
Dans cette boîte de dialogue, vous pouvez sélectionner, éditer, définir ou supprimer des surfaces de matériaux. Pour accéder à cette boîte de dialogue, procédez comme ceci :
1.Avec le bouton droit de la souris, cliquez sur l’intitulé de l’onglet.
2.Choisissez « Propriétés... ». La boîte de dialogue « Propriétés du dessin » s’ouvre.
3.Cliquez sur le bouton avec les trois points situé à côté de « Nom ». La boîte de dialogue « Catalogue de matériaux » s’ouvre.
4.Cliquez sur le bouton « Nouveau ». La boîte de dialogue « Nouveau matériau » apparaît.
5.Cliquez sur l’onglet « Apparence ».
6.Cochez la case d’option « Recto ».
7.A côté, cliquez sur le bouton avec les trois points de « Rechercher dans le catalogue ». La boîte de dialogue suivante apparaît :
Vous pouvez effectuer une recherche parmi les surfaces affichées en saisissant des mots-clés dans les zones de texte « Nom » et « Type ».
Eléments de commande de la boîte de dialogue « Apparence de la surface des matériaux » |
|
---|---|
Nouveau/Cloner |
Ouvre une nouvelle boîte de dialogue dans laquelle vous pourrez définir une nouvelle surface de matériau. Voir Boîte de dialogue « Nouvelle surface »/« Personnaliser l’apparence ». Si vous cliquez sur le petit triangle du bouton, la fonction du bouton en question se transformera en « Cloner ». Dans ce cas, vous verrez s’ouvrir la même boîte de dialogue que pour « Nouveau » à la différence que toutes les propriétés seront déjà renseignées avec celles de la surface actuellement sélectionnée. |
Editer |
|
Supprimer |
|
Zone d’aperçu |
|
Dans l’aperçu en 3D, en plus des boutons de commande d’affichage traditionnels, vous disposez des boutons supplémentaires suivants : |
|
|
Une nouvelle boîte de dialogue apparaît dans laquelle vous pouvez paramétrer l’éclairage de l’aperçu. Voir Boîte de dialogue « Paramètres de scène ». |
|
Prend un instantané de la vue actuelle. Cet instantané servira ensuite automatiquement d’aperçu pour le catalogue des matériaux. |

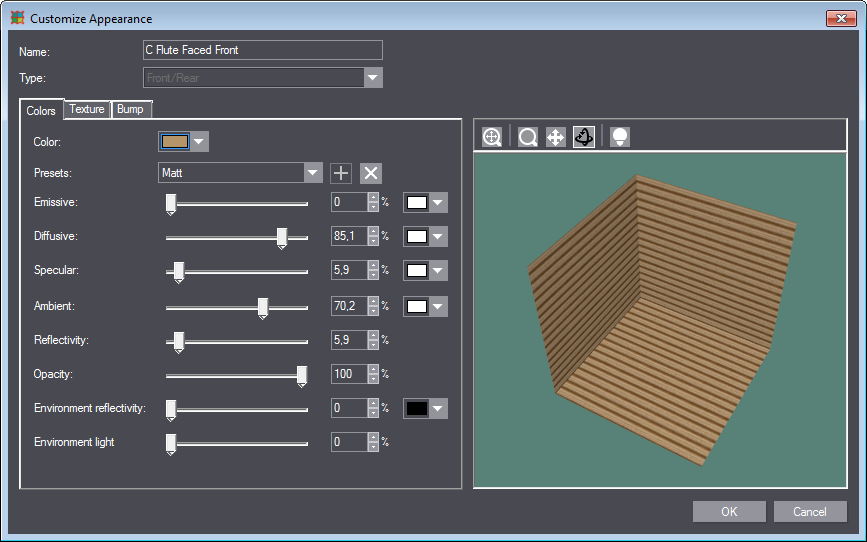

Boîte de dialogue « Nouvelle surface »/« Personnaliser l’apparence »
Cette boîte de dialogue vous permet de définir une nouvelle surface de matériau ou d’éditer une surface existante. Vous avez plusieurs possibilités pour accéder à cette boîte de dialogue. En voici une :
1.Avec le bouton droit de la souris, cliquez sur l’intitulé de l’onglet.
2.Choisissez « Propriétés... ». La boîte de dialogue « Propriétés du dessin » s’ouvre.
3.Cliquez sur le bouton « Plus... ». La boîte de dialogue « Propriétés du matériau du dessin » s’ouvre.
4.Dans la zone « Apparence », cliquez sur l’un des boutons avec les curseurs. La boîte de dialogue « Personnaliser l’apparence » s’ouvre. Elle est identique à celle intitulée « Nouvelle surface ».
Eléments de commande de la boîte de dialogue « Nouvelle surface »/« Personnaliser l’apparence » |
|
---|---|
Nom |
Dénomination de la surface. Lorsque vous créez une nouvelle surface vous pouvez saisir ici un nom. |
Type |
Type de la surface. Lorsque vous créez une nouvelle surface vous pouvez saisir ici un type. |
Onglet « Couleurs » |
|
Couleur |
|
Préréglages |
|
Emissive |
|
Diffuse |
|
Spéculaire |
|
Ambiante |
|
Réflectivité |
|
Opacité |
|
Réflexion environnante |
|
Atténuation de la lumière ambiante |
|
Onglet « Texture » |
|
Uni |
|
Image |
|
Texte |
|
Angle |
|
Pas X |
|
Pas Y |
|
Onglet « Relief » |
|
Uni |
|
Profil de hauteur |
|
Image |
|
Intensité du relief |
|
Largeur |
|
Hauteur |
|
Angle |
|

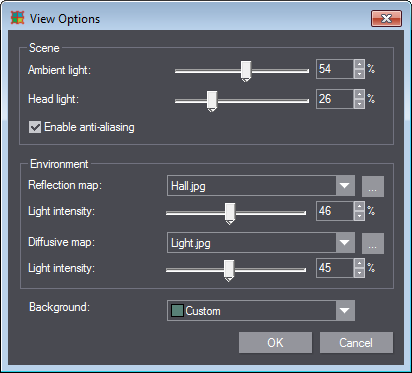

Boîte de dialogue « Paramètres de scène »
Cette boîte de dialogue vous permet de paramétrer l’éclairage de la vue en 3D. Vous pouvez accéder à cette boîte de dialogue depuis les aperçus de différentes boîtes de dialogue en cliquant sur le bouton .
La boîte de dialogue suivante apparaît :
Les possibilités de réglage offertes sont les mêmes que celles de la boîte de dialogue « Options d’affichage ». Vous trouverez toutes les explications à la section correspondante. Voir Boîte de dialogue « Options d’affichage ».

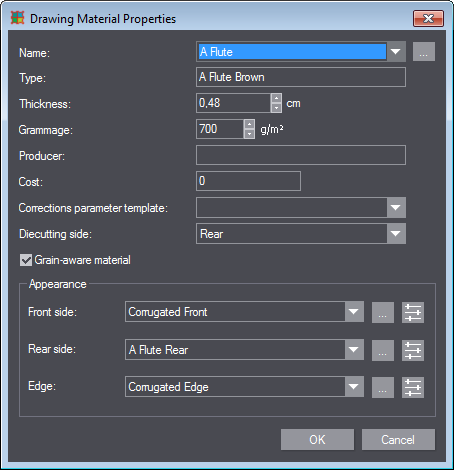

Boîte de dialogue « Propriétés du matériau du dessin »
Cette boîte de dialogue vous permet d’éditer les propriétés du matériau utilisé pour fabriquer l’emballage. Pour accéder à cette boîte de dialogue, procédez comme ceci :
1.Avec le bouton droit de la souris, cliquez sur l’intitulé de l’onglet.
2.Choisissez « Propriétés... ». La boîte de dialogue « Propriétés du dessin » s’ouvre.
3.Cliquez sur le bouton « Plus... ». La boîte de dialogue suivante apparaît :
Eléments de commande de la boîte de dialogue « Propriétés du matériau du dessin » |
||
---|---|---|
Nom |
|
|
Type |
|
|
Epaisseur |
|
|
Grammage |
|
|
Fabricant |
|
|
Coûts |
|
|
Corrections modèle de paramétrage |
|
|
Côté découpe |
Choisissez le côté de la découpe (face recto ou verso). |
|
Sens des fibres/de la cannelure du matériau |
Cochez cette option si le sens des fibres devra être pris en considération si vous utilisez ce matériau dans un projet. |
|
Apparence |
||
|
|
|
|
|
|
Recto |
|
|
Verso |
|
|
Bord |
|
