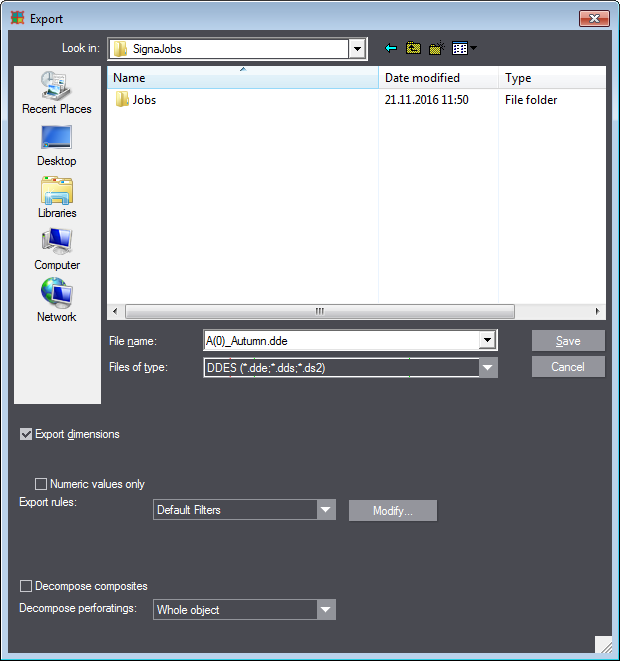

“Exportación”

Exportar medida

Aquí puede elegir si las medidas deben exportarse o no con el diseño.

Solo valores numéricos

Si esta opción está activada, se exportan solo los valores de las líneas de medi­ción sin letras.

Reglas de expor­tación

Define reglas (filtro) que determinan cómo se deben convertir formatos en un for­mato de archivo exportado.

Tipos de líneas

Abre el Diálogo “Asignaciones de exportación” en el que puede asignar tipos de líneas y formatos.

Descomponer Composite

Después de la exportación del diseño los objetos en formatos Composite se han descompuesto en elementos individuales. Estos elementos adoptan las propieda­des del formato definido en la pestañeta “Estructura” del formato Composite ori­ginal.

IMPORTANTE: Si esta opción no está seleccionada, después de la exportación los objetos tendrán el ancho de línea definido en la pestañeta “Producción” del for­mato Composite original; el color y la muestra corresponden a los ajustes hechos en la pestañeta “Visual”.

Descomponer perforaciones

Después de la exportación del diseño, los objetos en los formatos “Corte-hen­dido” así como “Perforar” están descompuestos en objetos individuales según los criterios elegidos.

Objeto com­pleto

Todos los objetos permanecen en el estado que tenían antes de la exportación.

Dividir solo corte

Para objetos en el formato “Corte-hendido”:
Los elementos de corte se descomponen en segmentos de líneas. Los elementos de hendiduras permanecen invariables en el estado antes de la exportación.

Objetos en el formato “Perforar”:
Los objetos se descomponen en la cantidad de segmentos de líneas que había en los objetos antes de la exportación.

Dividir todo

Todos los objetos se descomponen en segmentos de línea indivi­duales.

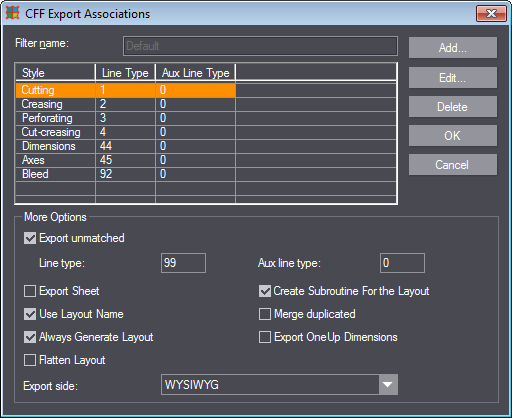

“Exportación”

Nombre de filtro

Denominación del filtro

Columna “For­mato”

Esta columna tiene una lista con los formatos correspondientes a los números de identificación (IDs) para el tipo de línea de la columna “Tipo línea”.

Columna “Tipo de línea”

Esta columna tiene los números de identificación (IDs) -para el tipo de línea- que se asignan a los formatos correspondientes en la columna “Formato”.

Columna “Tipo de línea auxi­liar”

(solo en CFF2)

Esta columna tiene los IDs -para el tipo de línea auxiliar- que se asignan a los for­matos correspondientes en la columna “Formato”.

Añadir...

Aquí puede crear una nueva asignación. Se abre el diálogo “Crear asignación” en el que puede realizar los siguientes ajustes. Confirme luego con “OK”.

Diálogo “Crear asignación”

Estilo

Selecciona el formato para el que esta asignación tiene vali­dez. La lista de selección está disponible solamente en el diá­logo “Crear asignación”. El formato seleccionado está preajus­tado en el diálogo “Editar asignación”.

Tipo línea

Define la ID del tipo de línea relacionado al formado asignado.

Tipo línea aux.

Define la ID del tipo de línea auxiliar relacionado al formado asignado.

Editar...

Aquí puede editar la asignación elegida. Se abre el diálogo “Editar asignación” que tiene los mismos elementos que el diálogo “Crear asignación”. Vea Añadir....

Borrar

Abre un diálogo con consulta de seguridad
y borra la asignación elegida después de la confirmación.

Otras opciones

No asignado

Si esta opción está activada, todos los objetos cuyos formatos no están indicados en la lista serán exportados con el tipo de línea o tipo de línea auxiliar (en caso de que exista) indicado.

Exportar pliego

Generar subpro­grama para maqueta

(solo en CFF2)

Utilizar nombre de maqueta

Cuando esta opción está activada, en el archivo exportado se utiliza un nombre estándar para la pestañeta de la maqueta. En los archivos CFF es “Maqueta” y en archivos DDES es “Placement”. Desactive esta opción si no desea cambiar el nombre.

Borrar objetos duplicados

Generar siem­pre maqueta

(solo en CFF2)

Exportar medida de repetición

Reducir maqueta

Después de la exportación se crea un archivo que contiene la maqueta original así como también una maqueta reducida. Todas las repeticiones en la maqueta habrán sido descompuestas en sus objetos individuales (líneas, curvas).

Exportar puen­tes de conexión de diseño de puente

En SUB separada

Lado de expor­tación

•WYSIWYG
"What you see is what you get" - Exportar tal como se ve en la vista previa.

•Todos hacia adelante

•Todos hacia atrás

•Todos en lado de contramolde
