［角取り/面取り］

	［角取り］
	［面取り］

角を編集するモードは2つあります：角取りおよび面取り（Label Pro）
モードを切り替えるには、現在ツールバーに表示されているボタンの上で、マウスボタンを押したままにします。それから、希望のボタンの上でマウスボタンを放します。

角取り

[角取り]

［角取り］モードでは、2本の線分（または弧線）の交角を、弧線で角取りします。

このモードには以下の操作バーがあります：

角取りカーブの描画

1.［角取り］ボタンをクリックします。

2.間にカーブを作成する2つのオブジェクトを順番にクリックします。交わる2本の線分を編集する場合は、角の頂点を直接クリックします。Prinect Signa Station Packaging Pro & Label Proはマウスの動きに合わせて、角取りのプレビューを表示します。

3.弧線は2種類の方法によって作成できます：

·マウスを動かし、希望する弧線位置をクリックします。

·希望する半径値を状況依存の操作バーに入力し、「Enter」キーを押して、定義した半径でカーブを描画します。

4.描画されるカーブは通常の弧線です。

面取り（Label Pro）

前提条件：この機能はPrinect Label Proに含まれます。

［面取り］

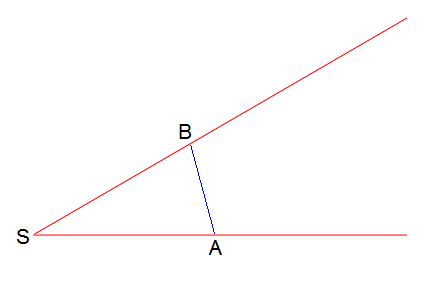

［面取り］モードでは、交差する2本の線分の間に直線区間ABを挿入し、角の面取りを行います。Aは直線区間の始点で、Bは終点です。Sは2本の線分の交点です。

このモードには以下の操作バーがあります：

面取りの描画

1.［面取り］ボタンをクリックします。

2.面取りを作成する2本の線分を順番にクリックするか、角の頂点を直接クリックします。Prinect Signa Station Packaging Pro & Label Proはマウスの動きに合わせて、面取りのプレビューを表示します。

3.操作バーで面取りのプロパティを個別に定義して、［Enter］キーで確定できます。

4.マウスでクリックすると、新しい線分ABが作成され、ASおよびBS区間が切り取られます。
