［図形を描画（Label Pro）

前提条件：この機能はPrinect Label Proに含まれます。

線分および円、弧線以外に、4つのオブジェクト描画モードがあります：四角形、楕円、楕円弧、正多角形

モードを切り替えるには、現在ツールバーに表示されているボタンの上で、マウスボタンを押したままにします。それから、希望のボタンの上でマウスボタンを放します。

四角形

［四角形］

このモードで四角形を作成します。描画した四角形は、自動的に座標軸に平行に揃えられます。

このモードには以下の操作バーがあります：

［四角形］モードの機能
Dx	四角形の水平方向の辺の長さ。
Dy	四角形の垂直方向の辺の長さ。

四角形の描画

1.［四角形］ボタンをクリックします。

2.1up図面の任意の位置をクリックします。これが四角形の最初の頂点です。

3.次にこの点と向かい合う頂点を選択して、四角形を描画します。操作バーに数値を入力して［Enter］で確定することもできます。

4.最初の四角形にほかの四角形をつなげて、結合図形を作成できます。続く四角形はそれぞれ、最初の四角形の垂直方向側に結合されます。このサイドは固定され、X方向側にのみ変更可能です。

5.モードを終了するには、［Esc ］キーを押すか、コンテキストメニューで［モードを終了］を選択します。

楕円

［中心点と半径を基準とする楕円］

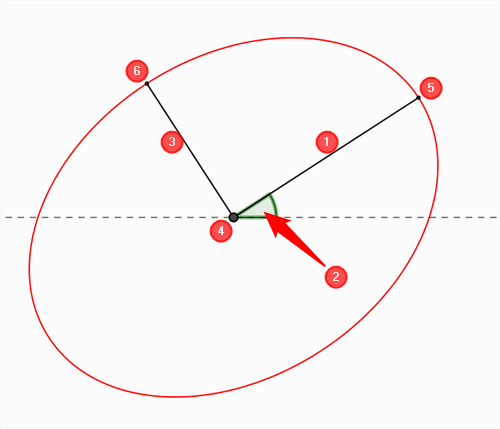

このモードでは、長軸半径および短軸半径を定義して、楕円を描画します。長軸半径（1）は、楕円の中心点（4）と長軸の端点（5）を結びます。短軸半径（3）は、楕円の中心点（4）と短軸の端点（6）を結びます。

このモードには以下の操作バーがあります：

楕円の描画

1.［楕円］ボタンをクリックします。

2.1up図面の任意の位置をクリックして、楕円の中心（4）を決めます。

3.1番目の端点（5）を選択します。操作バーに数値を入力して［Enter］で確定することもできます。

4.2番目の端点（6）を選択すると、楕円が作成されます。

楕円弧

［四角形を基準とする楕円弧］

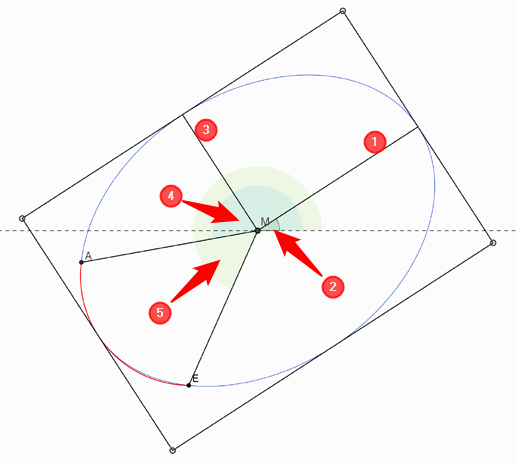

このモードでは、まず周りを囲む四角形を定義してから、弧線の始点と終点を決めて、楕円弧を描画します。

このモードには以下の操作バーがあります：

［楕円弧］モードの機能
1番目	楕円の1番目の軸半径（1）楕円の中心と1番目の端点の間の長さ。周りを囲む四角形の該当する辺の長さは、この値の2倍になります。
角度	1番目の軸半径とX軸がなす角度（2）
	［象限を選択］角度決定機能［象限を選択］を参照。
2番目	楕円の2番目の軸半径（3）楕円の中心と2番目の端点の間の長さ。周りを囲む四角形の該当する辺の長さは、この値の2倍になります。
起動	この角度で、楕円弧の始点Aが決まります。半径AMと1番目の軸半径が、この角度（4）を形成します。
終了	この角度で、楕円弧の終点Eが決まります。半径EMと1番目の軸半径が、この角度（5）を形成します。

楕円弧の描画

1.［楕円弧］ボタンをクリックします。

2.楕円を囲むと想定する四角形の最初の頂点を選択します。

3.四角形の1番目の辺を描画します。操作バーの［1番目］に、この四角形の辺の半分の長さが入力されます。

4.次に四角形の2番目の辺を描画します。

5.楕円のプレビューが表示されます。楕円弧の始点を選択します。

6.楕円弧の終点を選択します。楕円弧が作成されます。

正多角形

［正多角形］

このモードで正多角形を作成します。これは、すべての辺の長さとすべての内角の大きさが等しい多角形です。例えば3辺の正多角形は正三角形で、4辺なら正方形です。辺の数が99までの多角形を作成できます。

このモードには以下の操作バーがあります：

［正多角形］モードの機能
R	半径多角形の外接円または内接円の半径が表示されます。この数値は以下の選択によって異なります： •［内接円の半径］：多角形の内接円の半径これは、多角形の中心点と1辺の中点の距離です。 •［外接円の半径］：多角形の外接円の半径これは、多角形の中心点と頂点の距離です。
L	長さ多角形の辺の長さ
A	Angle＝角度多角形の回転を指定します。多角形の中心点と選択した頂点を結ぶ線が、X軸となす角度です。
内接円の半径/外接円の半径	［内接円の半径］：多角形が半径「R」の想定円を囲みます。［外接円の半径］：多角形が半径「R」の想定円に内接します。
辺	多角形の辺の数を指定します。3から99の値が選択できます。

正多角形の描画

1.［正多角形］ボタンをクリックします。

2.操作バーで多角形の辺の数を選択します。

3.多角形の中心となる点をクリックします。

4.頂点を決定します。多角形が作成されます。
