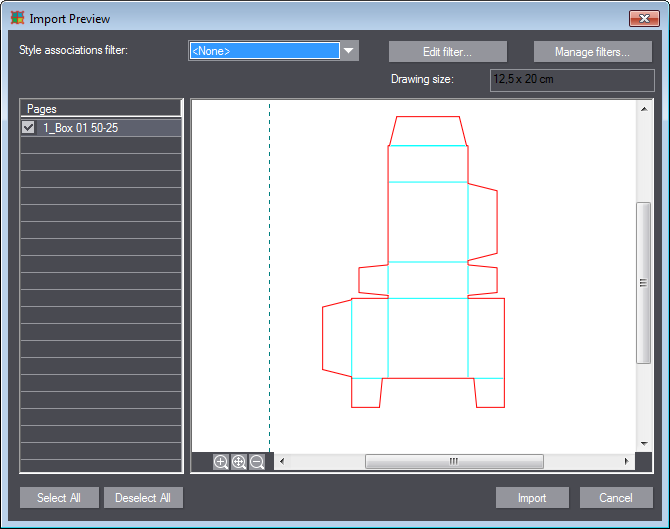

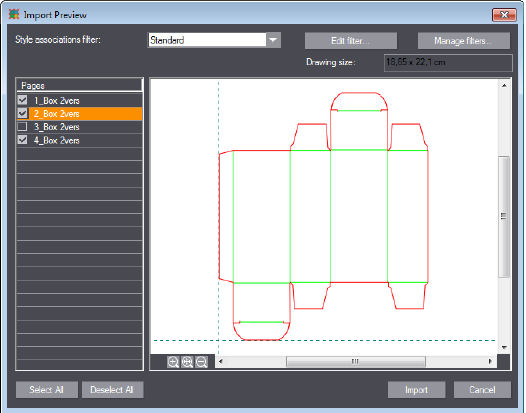

형식 할당 필터

선택 목록에서 "형식 필터"를 할당합니다. 사전 정의된 필터를 선택하고 새 필터를 목록에 추가하거나 기존 필터의 속성을 편집할 수 있습니다.

필터 편집...

선택한 필터의 지정된 매개변수를 변경할 수 있는 "형식 필터" 대화상자를 엽니다.

필터 관리...

"필터 관리..." 대화상자를 엽니다.

미리보기 창에서 확대/축소 부분을 확대합니다.

그림을 미리보기 창에 맞춥니다.

미리보기 창에서 확대/축소 부분을 축소합니다.

임포트

선택한 파일을 Prinect Signa Station Packaging Pro & Label Pro 모듈로 가져옵니다.

취소

가져오기를 취소하고 대화상자를 닫습니다.

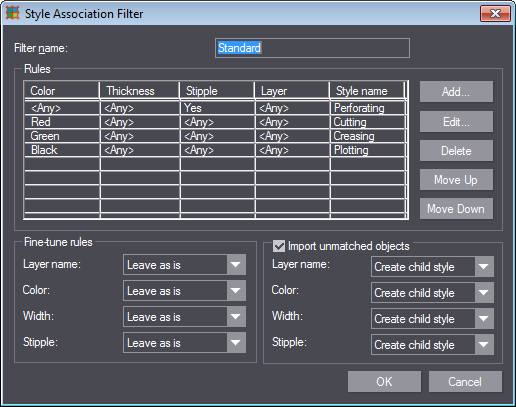

필터 이름

여기서 새 형식 필터의 이름을 지정하십시오.

선

색

해당 선의 색상을 위한 조건을 지정하십시오. 지정된 색상을 갖고 있고 두께 및 점에 대한 기준을 만족하는, 가져온 구조의 모든 개체는 형식에 할당되거나 “형식” 열의 해당 행에서 지정되었던 형식으로 변환됩니다.

두께

해당 선의 개체 선 두께를 위한 조건을 지정하십시오. 지정된 범위의 두께를 갖고 있고, 색 및 점에 대한 기준을 만족하는, 가져온 구조의 모든 개체는 형식에 할당되거나 “형식” 열의 해당 행에서 지정되었던 형식으로 변환됩니다.

점선

해당 선의 점을 위한 조건을 지정하십시오. 지정된 선 속성인 “직선” 또는 “점선”에 해당하고, 색 및 점에 대한 기준을 만족하는, 가져온 구조의 모든 개체는 형식에 할당되거나 “형식” 열의 해당 행에서 지정되었던 형식으로 변환됩니다.

레이어

외부 파일에서 특정 형식의 개체를 포함하는 레이어의 이름입니다.

포맷

각각의 선에 지정된 색, 두께 및 점의 기준이 일치하고 할당되며 변환되는 형식을 지정합니다.

추가...

편집...

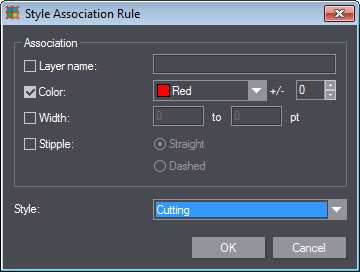

두 개의 버튼 모두 "스타일 선" 대화상자를 엽니다:

여기서는 형식 필터에 대한 새로운 규칙을 만들거나 기존의 규칙을 수정할 수 있습니다.

고려해야 할 속성을 선택한 다음, 원하는 매개변수를 지정하십시오.
선택 목록에서 예를 들어 한 색상을 선택한 다음, 허용되는 편차(0-255 값)를 여기에서 지정하십시오.

그런 후 선택 목록에서 위의 속성을 만족하는 개체에 할당될 형식을 선택하십시오.

위로/아래로

목록의 규칙을 위로 또는 아래로 움직이며 이를 통해 높거나 낮은 우선순위를 지정합니다.

섬세 조정 줄자

이 영역에서는 선 가져오기의 규칙을 더 상세하게 설정할 수 있습니다. 각 속성에 대해 다음 옵션 중에서 선택할 수 있습니다.

변경 안 함

개체를 “형식” 열에 지정되어 있는 형식으로 가져옵니다. 외부 파일의 개별 속성(이름, 색상, 너비, 점)은 이때 무시됩니다.

개체 기본에 무효화

개체를 “형식” 열에 지정되어 있는 형식으로 가져옵니다. 외부 파일의 개별 속성(색, 점)은 이때 무시되는 것이 아니라 개체에 대해 적용됩니다.

파생된 형식 검색

전체적 형식에서 “형식” 열에 지정된 기준 형식에 대해 파생된 하위 형식별로 검색됩니다. 하위 형식은 개별 속성(레이어 이름, 색상, 너비, 점)에서 기준 형식과 구분됩니다.

이러한 하위 형식을 찾을 경우 이 형식의 개체를 가져오게 됩니다. 그렇지 않으면 개체를 “형식”에서 지정한 형식으로 가져옵니다.

파생된 형식 만들기

“형식” 열의 기준 형식에서 파생된 (로컬) 하위 형식이 만들어집니다. 이는 개별 속성(레이어 이름, 색상, 너비, 점)에서 기준 형식과 구분됩니다. 이 새 형식으로 개체를 가져옵니다.

파생된 형식 검색 및 만들기

먼저 파생된 형식을 찾습니다. 파생된 형식 검색  표의 셀을 참조하십시오. 적합한 형식을 찾지 못했으면 새 형식이 파생됩니다. 파생된 형식 만들기 표의 셀을 참조하십시오.

파생된 형식을 찾고, 만들고 무효화하기.

전체적 형식에서 “형식” 열에 지정된 기준 형식에 대해 파생된 형식별로 검색됩니다. 파생된 형식은 개별 속성(색, 점)에서 이 형식과 구분됩니다.

그러한 형식을 찾지 못했으면 새 형식이 만들어집니다.

속성에서 이 새 형식과 구분되는(예: 다른 색상) 다른 개체는 “형식” 열에 지정된 기준 형식으로 가져옵니다. 하지만 속성은 외부 파일에서 유지됩니다.

레이어 이름

여기서 레이어 이름에 대해 위의 옵션 중 하나를 선택합니다(“변경 안 함”, “파생된 형식 검색” 등).

색

여기서 선 색상에 대해 위의 옵션 중 하나를 선택합니다(“변경 안 함”, “파생된 형식 검색” 등).

너비

여기서 선 너비에 대해 위의 옵션 중 하나를 선택합니다(“변경 안 함”, “파생된 형식 검색” 등).

점선

여기서 선 점에 대해 위의 옵션 중 하나를 선택합니다(“변경 안 함”, “파생된 형식 검색” 등).

일치하지 않는 개체 가져오기

이 영역에서는 기존의 규칙에 의해 지정될 수 없던, 개체 가져오기를 위한 규칙을 상세하게 설정할 수 있습니다. 각 속성에 대해 다음의 옵션 중에서 선택할 수 있습니다.

인식되지 않음 만들기

개체를 “인식되지 않음”의 이름을 가진 형식으로 가져옵니다. 외부 파일이 예를 들어 이름 A, B 및 C를 가진 레이어를 포함하는 경우 그 안에 포함된 개체를 “인식되지 않음1”, “인식되지 않음2” 및 “인식되지 않음3”의 이름을 가진 레이어로 가져옵니다.

개체 기본에 무효화

개체의 개별 속성(색, 점)은 가져오기 시 그대로 유지됩니다.

파생된 형식 검색

같은 속성(레이어 이름, 색상, 너비, 점)을 가진 전체적 형식을 검색합니다. 그러한 형식을 찾으면 이 형식으로 개체를 가져옵니다.

그렇지 않으면 기준 형식(색 및 ) 또는 “인식되지 않음1” (레이어 이름 및 너비) 형식으로 가져옵니다.

파생된 형식 만들기

새 형식이 만들어집니다. 속성에 따라 차이점이 있습니다.

레이어 이름:

프로그램에서 이름이 외부 파일의 레이어 이름과 동일한 (로컬) 프로젝트 형식을 직접 만들고 개체를 이 형식으로 가져옵니다. 외부 파일에 있는 레이어 수만큼 (로컬) 프로젝트 형식이 만들어집니다.

색/점:

프로그램에서 같은 색/같은 점 패턴의 모든 개체를 가져오면서 (로컬) 형식을 직접 만듭니다.

너비:

프로그램에서 직접 (로컬) 형식을 만들고 이 형식으로 개체를 가져옵니다. 다른 너비를 가진 각 형식이 새로 만들어진 형식으로 가져오기 됩니다. 예를 들어 세 개는 너비가 X이고 두 개는 너비가 Y이며 하나는 너비가 Z인 6개의 개체가 있는 경우 세 개의 새로운 형식 X, Y 및 Z가 만들어지고 해당하는 너비가 있는 개체가 그곳으로 가져오기 됩니다.

파생된 형식 검색 및 만들기

프로그램이 전체 형식에서 같은 속성(레이어 이름, 색상, 너비, 점)을 가진 형식별로 검색합니다. 그러한 형식을 찾으면 이 형식으로 개체를 가져옵니다. 그렇지 않으면 개체가 새로 만들어진(로컬) 프로젝트 형식으로 가져오기 됩니다.

“색상”의 예: 외부 파일에 네 개의 색상이 포함되고 그 중 하나가 전체적인 형식에 할당되어 있으면 이 색상의 개체가 이 형식으로 가져오기 되고 다른 세 개 색상의 개체는 세 개의 새로 만들어진 (로컬) 프로젝트 형식으로 가져오기 됩니다.

파생된 형식을 찾고, 만들고 무효화하기

프로그램이 전체적 형식에서 같은 속성(색상, 점)을 가진 형식별로 검색하고 개체를 이 형식으로 가져옵니다.

“색상”의 예: 외부 파일에 네 개의 색상이 포함되고 그 중 하나가 전체적인 형식에 할당되어 있으면 이 색상의 개체가 이 형식으로 가져오기 되고, 다른 세 개 색상의 개체는 외부 파일에서 가졌던 색상으로, 새로 만들어진 (로컬) 프로젝트 형식으로 가져오기 됩니다.

레이어 이름

여기서 레이어 이름을 위해 위 옵션 중 하나를 선택하십시오.

색

여기서 선 색상을 위해 위 옵션 중 하나를 선택하십시오.

너비

여기서 선 너비를 위해 위 옵션 중 하나를 선택하십시오.

점선

여기서 선의 점을 위해 위 옵션 중 하나를 선택하십시오.

취소

확인 메시지가 있는 대화상자를 열고 메시지를 확인시 선택한 할당을 삭제합니다.

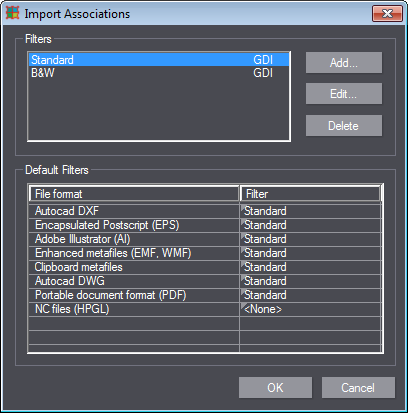

필터

목록

모든 사용 가능한 필터의 목록이 포함되어 있습니다. 새로운 필터를 추가하거나 기존 필터를 편집하거나 삭제할 수 있습니다.

추가...

새로운 필터의 유형을 정의할 수 있는 "필터 유형" 대화상자를 엽니다.
“GDI” 및 “HPGL” 필터가 제공됩니다.

GDI(Graphics Device Interface): 운영 체제 및 논리적 그래픽 장치(그래픽 카드, 프린터) 간의 프로그래밍 인터페이스.

HPGL(Hewlett Packard Graphic Language): Hewlett-Packard 사에서 개발한 펜 플로터를 제어하기 위한 페이지 설명 언어. HPGL은 단순한 특성을 갖고 있어 벡터 데이터의 데이터 교환 포맷으로 사용됩니다. 많은 CAD 프로그램에서 HPGL 포맷의 내보내기를 지원합니다.

필터 유형을 선택한 후 "OK"로 확인하면 "형식 필터" 대화상자가 열립니다.

편집...

"형식 필터" 대화상자를 엽니다.

기본 필터

이 영역에서는 다양한 파일 포맷에 대한 기본 필터를 정의할 수 있습니다.

파일 포맷

형식 필터를 할당할 수 있는 파일 포맷의 표시.

필터

여기서 파일 포맷에 기본 필터를 할당하십시오. "필터" 열을 "클릭한" 다음, 선택 목록을 통해 할당을 수행합니다.
