“레이아웃 자동 복구” 대화상자(Packaging Pro)

전제조건: 이 기능은 Prinect Packaging Pro"에 포함되어 있습니다.

“레이아웃 복구”

드로잉을 패키징 인쇄에 맞지 않은 파일 형식으로 가져오면 레이아웃 드로잉이 개별 사본이 아니라, 선, 곡선 등과 같은 개별적 개체가 비구조적으로 그룹화된 것으로 나타날 수 있습니다. 비구조적인 레이아웃을 지원하는 파일 형식은 예를 들어 DXF, EPS, PDF 및 AL이 있습니다.

이들은 기본 레이아웃 개체를 복구하고 일반 사본으로 변환할 수 있습니다. 프로그램에서 닫힌 윤곽을 인식하여 사본으로 변환하여 자동으로 복구합니다. 레이아웃 드로잉에 닫힌 윤곽이 없을 경우 그러한 윤곽에 필요한 개체를 그릴 수 있습니다.

도구 모음줄에서 "레이아웃 복구" 버튼 을 눌러 길잡이를 시작합니다.

길잡이는 네 개의 단계로 복구 절차를 안내합니다.

•첫 절차: "기본 레이아웃"

•두 번째 절차: "사본(1up) 윤곽"

•세 번째 절차: "윤곽"

•네 번째 절차: "레이아웃 생성"

이 단계에는 다음과 같은 컨트롤이 있습니다.

"레이아웃 복구" 대화상자의 일반 컨트롤
	보기를 확대합니다.
	보기를 화면에 조절시킵니다.
	보기를 축소합니다.
수동	"사본" 탭에서 수동으로 기본 레이아웃을 수정하려면 이 버튼을 클릭하십시오. 길잡이가 종료되고 사본 탭에서 사본이 열립니다. 레이아웃 수동 복구(Packaging Pro)를 참조하십시오.
뒤로	길잡이의 이전 단계로 되돌아갑니다.
다음	길잡이의 다음 단계로 이동합니다.
취소	변경 사항을 적용하지 않고 대화상자를 종료합니다.

첫 절차: "기본 레이아웃"

프로젝트에 여러 드로잉이 있는 경우 “기본 레이아웃” 선택 목록에서 원하는 드로잉을 선택하고 “다음”을 클릭하십시오.

두 번째 절차: "사본(1up) 윤곽"

이 절차에서는 Prinect Signa Station Packaging Pro & Label Pro가 사본을 감지하는 범위를 선영 표시합니다. 여러한 사본이 다양한 색상으로 선영 표시됩니다. 왼쪽 마우스 키로 선영 표시된 영역을 클릭하여 사본을 추가하거나 삭제할 수 있습니다.

여기서 윤곽이 닫혀 있지 않음을 발견하여 사본으로 선택할 수 없는 경우 “수동” 버튼을 클릭하십시오. 사본 탭이 열리고 드로잉을 적절하게 편집할 수 있습니다. 그런 후 “레이아웃 자동 복구” 대화상자를 다시 시작하십시오.

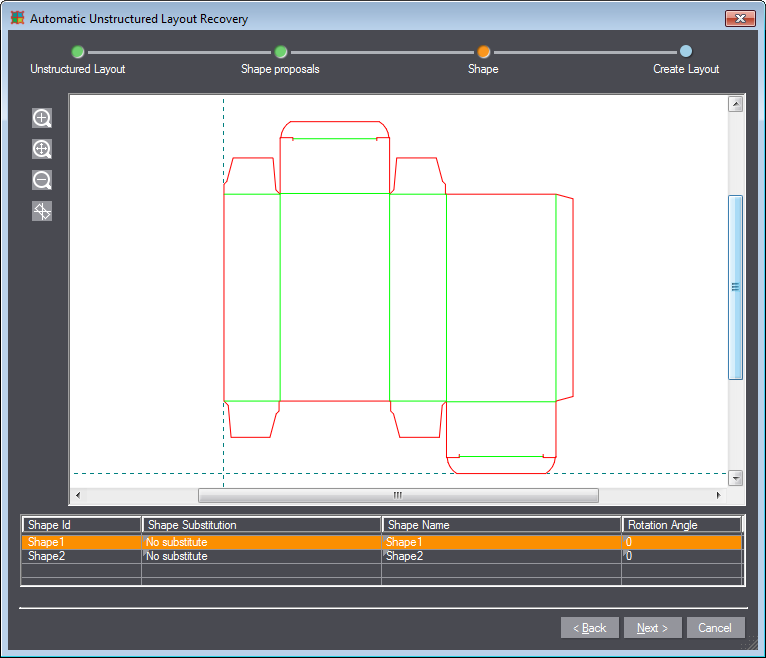

세 번째 절차: "윤곽"

이 절차에서는 Prinect Signa Station Packaging Pro & Label Pro가 감지된 모든 사본이 있는 목록을 나타냅니다. 사본의 이름을 재지정하거나 선택 목록의 다른 사본으로 대체할 수 있습니다.

이 절차에는 다음의 컨트롤이 있습니다.

"레이아웃 복구: 윤곽" 대화상자의 컨트롤"
	"요소 회전 정렬" 이를 이용하여 사본 정렬을 변경할 수 있습니다. 1.버튼을 클릭하십시오. 흰색 테두리는 버튼이 활성화되어 있음을 나타냅니다. 2.좌표 시스템의 X 또는 Y 축에 병행이어야 할(회색 점선으로 표시됨) 사본의 선을 클릭하십시오. 선이 노란색으로 채색됩니다. 3.점선 X 또는 Y 축을 클릭하십시오. 사본에 그에 따라 정렬됩니다.
표
형태 ID	Prinect Signa Station Packaging Pro & Label Pro에서는 구분을 위해 만들어진 사본에 자동으로 윤곽 번호를 할당합니다. 이 필드는 편집할 수 없습니다.
형태 교체	이 선택 목록을 사용하면 선택된 사본을 기존의 다른 사본으로 교체하거나 레이아웃 작성으로부터 배제할 수 있습니다. 해당 행을 클릭하고 선택 목록에서 다음을 선택하십시오. •사본을 교체하지 않을 경우 "교체 없음"을 선택하십시오. •레이아웃 작성에서 사본을 배체해야 할 경우 "사본 무시"를 선택하십시오. •사본 형태를 형태 <x>로 교체해야 할 경우 "형태 <x>"를 선택하십시오.
형태 이름	여기서 형태 이름을 변경할 수 있습니다.
회전	사본은 각도를 입력하여 회전할 수 있습니다.

네 번째 절차: "레이아웃 생성"

길잡이의 마지막 단계에서 레이아웃이 생성됩니다. 여기서 인식되지 않은 개체를 레이아웃에 추가할 수도 있습니다.

길잡이에서 모든 설정을 수행했으면 종료를 클릭합니다. 프로그램은 "레이아웃" 탭에서 변경을 수행하고 하나 또는 여러 "사본" 탭을 생성합니다.

레이아웃 탭 도구 모음줄로 되돌아가기.
