수정 길잡이

사본 내의 오류를 수정하기 위해 다음과 같은 모드가 있습니다.

	“수정 길잡이” 수정 길잡이 참조
	“수정 도구 길잡이” 다음을 참조하십시오. "수정 도구 길잡이" 대화상자
	“선 연결 수정 도구”. 다음을 참조하십시오. “선 연결” 대화상자
	“자동 수정 도구”. 다음을 참조하십시오. "자동 수정" 대화상자
	“공백 막기”. 다음을 참조하십시오. “공백 막기” 대화상자
	“레이아웃에 의해 사본(1up) 수정” 다음을 참조하십시오. 레이아웃에 의해 사본(1up) 수정

모드 간에 전환하려면 마우스 키를 현재 도구 모음줄에 표시된 버튼 위에서 누르고 있으십시오. 그런 다음 원하는 버튼 위에서 마우스 키를 놓으십시오.

수정 길잡이

“수정 길잡이”

수정 길잡이를 사용하여 사본 내의 오류를 빠르게 찾을 수 있습니다.

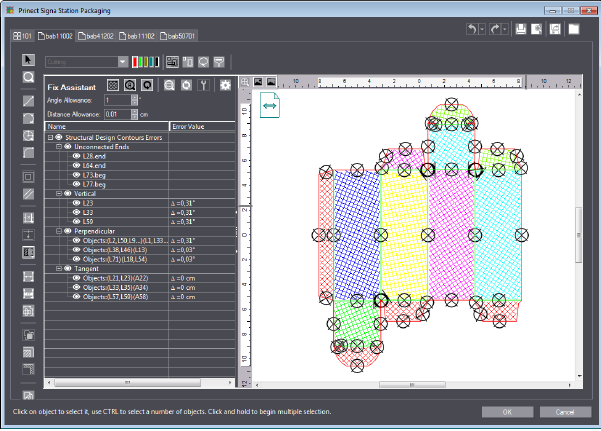

수정 길잡이는 사본 내의 분석된 문제점을 나타내고 원으로 표시합니다. 그 외에 문제점들이 왼쪽에 목록으로 열거됩니다.

버튼이 활성화되어 있는 동안 이 보기는 그대로 유지됩니다. 그러므로 동시에 다른 공구를 사용하여 문제점을 해결할 수 있습니다.

수정 길잡이 컨트롤
	"해치 윤곽" 이를 이용하여 대각선 교차 해치된 면의 표시를 설정하고 해제합니다.
	"자동 확대/축소 전환" 이 버튼이 활성화되어 있으면 목록의 항목을 클릭하고 난 후 개별 문제점이 큰 보기로 나타납니다.
	“자동으로 다음 항목으로” 이 버튼이 활성화되어 있으면 오류를 해결한 후에 보기가 자동으로 다음 문제점으로 이동합니다.
	"선택된 문제 확대/축소" "자동 확대/축소 전환"이 활성화되어 있지 않으면 이를 이용하여 문제점을 수동으로 확대할 수 있습니다. 목록에서 문제점을 먼저 선택한 다음 이 버튼을 클릭하십시오.
	"새로 고침" 변경사항을 수행한 다음 이 버튼을 클릭하여 수정 길잡이의 보기를 새로 고칠 수 있습니다.
	"선택한 문제 수정" 선택된 문제점을 자동으로 수정합니다.
	"고급 옵션 표시" 여기서 오류 검색의 확인 기준을 설정할 수 있습니다. 변경된 값은 “새로 고침”을 클릭하고 나면 효과가 나타납니다. “각 허용오차” 및 “간격 허용오차”(아래 참조) 옆에 이 버튼을 누른 후에 볼 수 있는 다음과 같은 입력란이 있습니다.
	개체 크기 한계	"이 한계치를 초과하는 개체는 분석됩니다." 여기서 분석시 포함되어야 할 개체의 최소 크기를 지정할 수 있습니다. 값 영역: 0.001 ~ 40 cm
	작은 홈줄 한계	"한계치보다 작은 홈줄이 표시됩니다." 여기서 홈줄이 문제점으로 선택되어야 할 크기를 설정할 수 있습니다. 값 영역: 0.05 ~ 40 cm
	작은 영역 한계	"한계치보다 작은 영역이 표시됩니다." 여기서 영역이 문제점으로 선택되어야 할 값을 설정할 수 있습니다. 값 영역: 0.004 ~ 40 cm².
각도 정밀도	여기에 설정된 값까지 예상되는 각도의 편차(예: 수평, 수직, 직각으로)가 오류로 식별됩니다. 예를 들어 2°의 각도 정밀도는 88°와 92° 사이의 각도로 서로 만나는 선은 수직으로 간주됩니다. 그런 후 각도가 정확히 90°이지 않을 경우 이 각은 오류로 표시됩니다. 값 영역: 1° ~ 15°.
간격 정밀도	여기에 설정된 값까지 두 선이나 점의 간격은 오류로 식별됩니다. 값 영역: 0.001 ~ 5 cm
"이름" 열	여기에는 발견된 모든 문제가 열거됩니다.
"오류 값" 열	여기서는 어떤 값이 문제로 분류하는데 원인이 되는지를 봅니다.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.

"수정 도구 길잡이" 대화상자

“수정 도구 길잡이”

수정 도구 길잡이를 이용하여 사본에서 반자동으로 수정할 수 있습니다. 여기에는 다음이 해당됩니다.

•공백 막기

•각도 수정

•개체 연결

수정은 전체 그리기 또는 그리기의 선택된 부분에 적용될 수 있습니다. 또한 변환도 선택된 부분 또는 그리기의 다른 개체에 적용할 수 있습니다.

길잡이는 수정시 다음의 다섯 단계를 안내합니다.

길잡이를 시작하기 전에 수정하려는 개체를 선택하십시오. 개체를 선택하지 않았으면 수정 도구 길잡이는 전체 사본을 취급합니다.

첫 네 번째 단계에서는 다음과 같은 컨트롤이 있습니다.

“수정 도구 길잡이” 제어 요소(1에서 4 단계)
"둘레"
"임의의 두 개체 간"	전체 그리기는 해당 문제 선에 따라 검색됩니다. "오류 허용오차" 내에 있는 모든 검색 결과는 "인식된 문제 선" 필드에 표시됩니다.
"선택된 개체 간"	사전에 선택된 개체는 해당 문제 선에 따라 검색됩니다. "오류 허용오차" 내에 있는 모든 검색 결과는 "인식된 문제 선" 필드에 표시됩니다.
"선택된 개체와 임의의 개체 간"	사전에 선택된 개체와 전체 그리기는 해당 문제 선에 따라 검색됩니다. "오류 허용오차" 내에 있는 모든 검색 결과는 "인식된 문제 선" 필드에 표시됩니다.
오류 허용오차
오류 허용오차	오류 허용오차를 지정하기 위해 이 제어 범위를 사용하십시오. 이는 오류로 식별되는 올바른 위치로부터 선의 최대 편차입니다. 입력 필드와 스크롤 바 모두를 사용하여 원하는 오류 허용오차를 지정할 수 있습니다. 오류 허용오차에 대한 값이 클수록 발견되는 선의 개수가 커집니다. 단계에 따라 오류 허용오차는 평행선, 공선, 호 또는 두 개체 간의 상호 간격을 참조합니다.
찾기	오류 허용오차의 설정 후 "찾기" 버튼을 눌러야 문제 선의 정확한 개수를 표시할 수 있습니다.
"찾은 문제 선"
표	이 표는 변환 대상에 대한 모든 정보가 있는 필드를 포함합니다. 표에서 시스템의 변환 제안을 누릅니다.
"개체 1"	이 열은 변환이 적용되어야 할 모든 개체를 나타냅니다. 모든 개체 앞에 있는 제어 상자에서 제안 사항을 선택하거나 선택 해제할 수 있습니다. 개체가 선택되었으면 왼쪽 그래픽에 연청색 선으로 강조 표시됩니다.
"개체 2"	이 열은 "개체 1" 열에서 후보자가 어떤 개체를 참조하는지, 즉, 단계에 따라 평행선인지 아니면 두 번째 연결선인지를 나타냅니다. 개체가 선택되었으면 왼쪽 그래픽에 노란색 선으로 강조 표시됩니다.
"오류"	"개체 1"과 "개체 2"와의 수정할 편차 오류를 나타냅니다. "수정 도구 길잡이"에서는 설정된 "오류 허용오차"의 영역에 맞는 오류만 감지합니다.
"수정 유형"	필요한 변환 후에 개체가 갖는 관계의 유형을 제시합니다.
모두 선택	변환을 위해 모든 제어 상자를 활성화합니다.
모두 선택 해제	모든 제어 상자를 비활성화하고 변환은 수행되지 않습니다.
모두 미리보기	왼쪽 그래픽에 모든 문제점을 표시합니다.
뒤로	이를 이용하여 길잡이의 이전 단계로 이동합니다.
다음	변경사항을 임시적으로 적용하고 길잡이의 다음 단계로 안내합니다.
건너뛰기	이 버튼을 눌러 해당 변환을 수행하지 않고 현재 페이지를 건너뛰어 다음 페이지로 갑니다.
취소	변경 사항을 적용하지 않고 길잡이를 종료합니다.

첫 절차: "평행선"

이 절차에서는 평행 관계에서 개체의 오류를 검사합니다. 정확히 평행이 아니거나 상호 직각에 있는 선을 찾을 수 있습니다. "오류 허용오차" 필드에서 오류로 볼 수 있는 편차 최대 각도를 설정합니다.

두 번째 절차: "공선"

이 절차에서는 동일직선상 관계에서 개체의 오류를 검사합니다. 실제로는 서로 관련된 선을 형성해야 하지만 작은 오프셋이 발생하는 선을 찾을 수 있습니다. 여기서도 오류 허용오차를 이용하여 두 개의 가능한 공선(예" 직선 상에 있는) 간에 어떤 오프셋이 포함될지 제어할 수 있습니다. 값이 클수록 더 많은 선이 발견됩니다.

세 번째 절차: "호"

이 절차에서는 접선 관계에서 개체의 오류를 검사합니다. 이를 이용하여 결함이 있는 호를 찾을 수 있습니다. 길잡이에서는 호에 인접한 선이 이 교차점에서 더 좋게 넘어가는 호 접선을 나타낼 수 있는지의 여부를 검사합니다. 호의 실제 접선과 인접한 선이 오류 허용오차 내에서 서로 일치할 경우 호의 반경은 접선과 선이 동일하게 되도록 수정됩니다. 왼쪽 그래픽에서 수정된 호의 미리보기가 암청색 선으로 표시됩니다.

네 번째 절차: "선 연결"

이 절차에서는 개체에서 중단된 세그먼트와 누락된 관계를 검사합니다. 닫히지 않은 끝을 사용하여 개별 세그먼트를 수정하여 통합된 개체처럼 동작하도록 할 수 있습니다. 이로써 완전히 닫힌 윤관을 가진 그리기를 얻을 수 있습니다. 두 번째 이점은 대부분의 경우 그리기는 비례와 관계를 유지하게 됩니다. 이 경우 오류 허용오차는 수정될 수 있는 개별 개체 간의 간격을 나타냅니다.

다섯 번째 절차 “완료”

"완료" 탭은 전체 그리기에 최종 변환을 적용합니다(예: "연결 추가", "개체 연결" 또는 특정 속성(동일 속성, 한 점에서 제한 등)을 가진 개체 연결). 이 옵션은 변환을 자동으로 전체 그리기에 적용하려는 경우 유용합니다.

"수정 도구 길잡이"는 수정 변환을 자동으로 현재 열린 그리기에 적용하기 위한 것이나 사용자의 설정에 따라 달라집니다. 즉, 수정시 변환되어야 할 개체가 무엇인지 오류 허용오차를 지정 및 결정해야 합니다.

이 절차를 빠르고 수동 제어 없이 수행하려면 "자동 수정" 대화상자를 선택하십시오.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.

“선 연결” 대화상자

“선 연결 수정 도구”

이 도구는 "수정 도구" 길잡이의 해당 페이지와 같은 기능을 가집니다. 네 번째 절차: "선 연결"를 참조하십시오.

이 수정 과정의 반복 수행을 간편하게 하기 위해 선 연결 수정 도구는 개별 대화상자에 나타납니다.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.

"자동 수정" 대화상자

“자동 수정 도구”

자동 수정 도구는 "수정 도구 길잡이" 대화상자의 개별 절차에서 수동으로 수행할 수도 있는 모든 수정을 자동으로 적용합니다.

1.먼저 원하는 개체를 선택하십시오. 개체를 선택하지 않으면 수정이 전체 사본에 적용됩니다.

2."자동 수정 도구" 버튼을 클릭하십시오. "둘레" 및 오류 허용오차("수정 도구 길잡이" 대화상자에서 2에서 4의 절차에 따른 각도 허용오차 및 허용오차 cm 단위로)를 설정할 수 있는 대화상자가 열립니다.

3."OK"를 누르면 수정이 자동으로 적용됩니다.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.

“공백 막기” 대화상자

“공백 막기"

사본에서 기존의 공백을 "공백 막기" 옵션을 사용하여 개체(선, 호 등)로 대체할 수 있습니다.

도구 모음줄에서 "공백 막기” 버튼을 클릭합니다. 다음 옵션을 설정할 수 있는 대화상자가 나타납니다.

"대화상자: 공백 막기"의 컨트롤
개체
모든 개체	공백 막기를 사본의 모든 개체에 적용합니다.
선택된 개체	공백 막기를 사본의 선택된 개체에 적용합니다. 다른 대화상자 "개체 선택"에서 원하는 선택 속성을 지정하기 위해 "지금 선택" 버튼을 클릭하십시오.
옵션
공백	닫아야 할 갭의 최소 및 최대 길이를 정의합니다.
호를 원으로 변환시킬 수 없음	갭 대체시 호가 원으로 변환되는 것을 방지합니다.
중복 개체 삭제	중복 개체를 인식하고 삭제합니다.
각도 정밀도	여기서 수정을 적용해야 하는 최대 각도를 입력합니다.
평행 공차	여기서 수정을 적용해야 하는 평행선의 최대 간격을 입력합니다.
확인	갭 대체를 수행한 설정에 따라 적용하고 대화상자를 닫습니다. 통계 메시지가 나타납니다.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.

레이아웃에 의해 사본(1up) 수정

“레이아웃에 의해 사본(1up) 수정”

이 도구를 이용하여 레이아웃으로 사본을 수정할 수 있습니다. 레이아웃에 있는 개체가 사본에는 없는 경우가 발생할 수 있습니다.

다음과 같이 수행합니다:

1.도구 모음줄에 있는 "레이아웃을 통해 사본 수정" 버튼을 클릭하여 시작합니다.

2.프로그램에서 실행된 수정 내용을 메시지에 표시합니다. 추가된 부분은 사본 그리기에서 강조 표시됩니다.

수정 길잡이로 되돌아가기.

"사본" 탭 도구 모음줄로 되돌아가기.
