"내보내기"

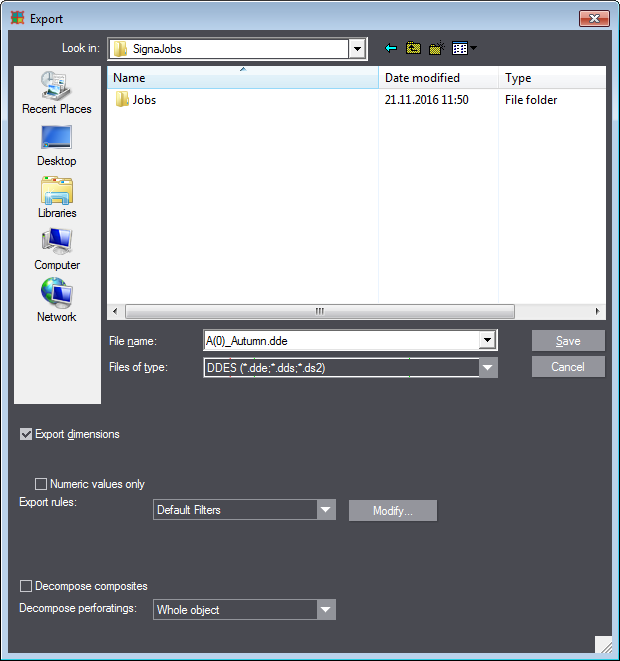

치수 내보내기

여기서 드로잉을 포함한 수치를 내보낼지의 여부를 선택할 수 있습니다.

숫자값만

이 옵션을 선택했으면 알파벳 없이 치수 선 값만 내보내집니다.

내보내기 규칙

형식을 내보내기된 파일 형식으로 변환하는 방법을 지정하는 규칙(필터)을 지정합니다.

선 유형

선 유형과 스타일을 지정할 수 있는 "내보내기 할당" 대화상자을 엽니다.

컴포지트 분해

드로잉을 내보내고 나면 컴포지트 형식의 개체는 단일 요소로 분해되어 있습니다. 이 요소는 원래 컴포지트 형식의 “구조” 탭에서 지정된 형식의 속성을 가지게 됩니다.

중요: 이 옵션이 선택되어 있지 않으면 개체는 내보내기 후에 원래 컴포지트 형식의 “생산” 탭에 지정되어 있는 선 너비를 가지며, 색상과 패턴은 “시각” 탭에서 수행한 설정과 일치합니다.

천공 분해

드로잉을 내보내고 나면 “재단 및 홈줄 내기” 및 “천공” 스타일의 개체는 선택한 기준에 따라 단일 개체로 분해되어 있습니다.

전체 개체

모든 개체는 내보내기 전에 가지고 있던 상태로 유지됩니다.

절단만 나누기

"재단 및 홈줄 내기" 스타일 개체의 경우:
재단 요소는 선 세그먼트로 분해됩니다. 홈줄 요소는 내보내기 전과 같은 상태를 그대로 유지합니다.

“천공” 스타일의 개체:
개체는 내보내기 전에 개체 내에 있었던 선 세그먼트 개수로 분해됩니다.

모두 나누기

모든 개체는 단일 선 세그먼트로 분해됩니다.

"내보내기"

필터 이름

필터 이름

"스타일" 열

이 열에는 스타일을 포함한 목록이 “선 유형” 열의 선 유형에 대한 아이디 번호(ID)에 해당하게 포함됩니다.

"선 유형" 열

이 열에는 “스타일” 열의 해당 스타일에 할당되는 선 유형의 아이디 번호(ID)가 포함됩니다.

"보조선 유형" 열

(CFF2에서만)

이 열에는 “스타일” 열의 해당 스타일에 할당되는 보조선 유형의 ID가 포함됩니다.

추가...

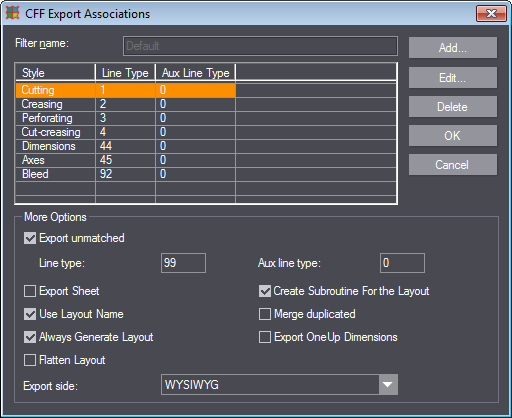

여기에서 새 할당을 만들 수 있습니다. 다음과 같은 설정을 수행할 수 있는 "할당 생성" 대화상자가 열립니다. 그런 후 "OK" 버튼을 눌러 확인합니다.

"할당 생성" 대화상자

스타일

이 할당이 적용되는 포맷을 지정합니다. 선택 목록은 "할당 만들기" 대화상자에서만 사용할 수 있습니다. "할당 편집" 대화상자에서는 선택된 스타일이 기본 설정되어 있습니다.

선 유형

할당된 스타일과 연결된 선 유형의 ID를 지정합니다.

보조선 유형

할당된 스타일과 연결된 보조선 유형의 ID를 지정합니다.

편집...

여기서 선택한 할당을 편집할 수 있습니다. "할당 생성"과 같은 요소를 포함한 "할당 편집" 대화상자가 열립니다. 추가...를 참조하십시오.

삭제

확인 요청이 있는 대화상자를 열고
확인한 후 선택된 할당을 삭제합니다.

기타 옵션

할당되지 않음

이 옵션이 선택되어 있으면 포맷이 목록에 열거되지 않은 모든 개체는 지정된 선 유형 또는 보조선 유형(해당될 경우)과 함께 내보내집니다.

시트 내보내기

레이아웃 서브루틴 만들기

(CFF2에서만)

레이아웃 이름 사용

이 옵션이 활성화되어 있으면 내보내진 파일에서 레이아웃 탭에 기본 이름이 사용됩니다. CFF 파일의 경우 “Layout”이며, DDES 파일에서는 "Placement"입니다. 이름을 지정하지 않으려면 이 옵션을 해제하십시오.

중복 개체 삭제

항상 레이아웃 만들기

(CFF2에서만)

사본 크기 내보내기

레이아웃 줄이기

내보내기 후에 원래 레이아웃뿐만 아니라 감축된 레이아웃을 포함한 파일이 생깁니다. 이때 레이아웃 내의 모든 사본은 단일 개체(선, 곡선)로 분해되었습니다.

브릿지 드로잉에서 꺾음줄 내보내기

별도의 SUB로

내보내기측

•WYSIWYG
"What you see is what you get(화면 표시 내용과 결과물 동일)" - 미리보기에 표시된 대로 내보내기.

•모두 앞에

•모두 뒤에

•모두 금형 면에
