“导出”
|
|
|
“导出” |
点击“导出”按钮，然后在导出对话框中选择下列文件类型之一：
•文件类型：常见文件格式 CFF2 (*.cf2、*.cff)
•文件类型：DDES (*.dde、*.dds、*.ds2)

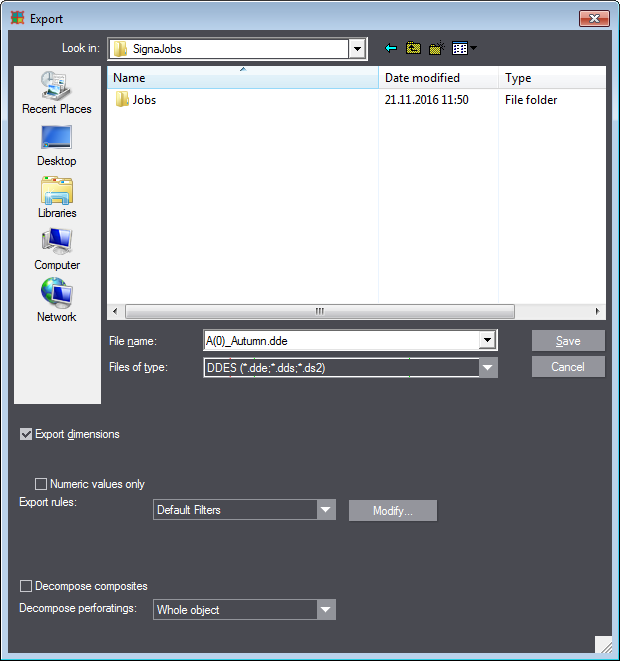

对话框的下方出现下列操作元素：
|
“导出”-类型：CFF2、DDES 对话框中的操作元素 |
||
|---|---|---|
|
导出测距 |
可选择是否跟图样一起导出测距。 |
|
|
仅数字值 |
如选择了该选项，只会导出测距线的值（无字母）。 |
|
|
导出规则 |
确定规则（筛选器），这些规则决定导出的文件格式中，格式如何转换。 |
|
|
|
线型 |
打开“导出分配”对话框，可分配线型和格式。 |
|
拆开组合 |
导出图样后，组合格式对象被拆开，变成单个元素。这些元素采用原始组合格式的“结构”选项卡中确定的格式的属性。 重要提示：如未选择该选项，导出后对象的线宽为原始组合格式的“生产”选项卡中确定的线宽；颜色和模版符合“外观”选项卡中的设置。 |
|
|
拆开打孔 |
导出图样后，“裁切和压折痕”以及“打孔”格式的对象根据选择的标准拆分为单个对象。 |
|
|
|
整个对象 |
所有对象保留导出前的状态。 |
|
|
仅拆分裁切 |
适用于“裁切和压折痕”格式的对象： “打孔”格式对象： |
|
|
拆分所有 |
所有对象拆分为单个线段。 |
在这个对话框中将按组列出已分配的格式和线型。您可以添加、更改或删除分配。
点击“导出”按钮，打开“导出分配”对话框。
|
|
|
“导出” |
在“文件类型”下选择 CFF2 或 DDES。然后点击“线型...”按钮。
下列对话框打开：
|

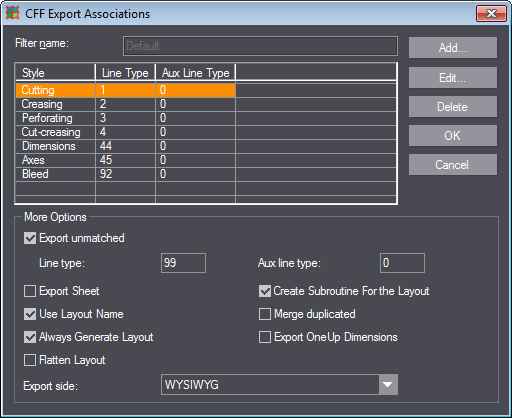

“导出分配”对话框中的操作元素 |
||
|---|---|---|
|
筛选器名称 |
筛选器名称 |
|
|
“格式”列 |
此列包含一个带有格式的列表，这些格式对应“线型”列中线型的识别码（ID）。 |
|
|
“线型”列 |
此列包含线型识别码，这些识别码已分配给“格式”中的相应格式。 |
|
|
“辅助线型”列 |
（仅限 CFF2） 此列包含辅助线型识别码，这些识别码已分配给“格式”列的相应格式。 |
|
|
您可在这里创建一个新的分配。“创建分配”窗口打开，在其中可进行下列设置。然后用“OK”确认。 |
||
|
“创建分配”对话框 |
||
|
式样 |
选择适用于分配的格式。选择列表只在“创建分配”对话框中可用。在“编辑分配”对话框中选择的格式是预先设置的 |
|
|
线型 |
确定与已分配格式相结合的线型 ID。 |
|
|
辅助线型 |
确定与已分配格式相结合的辅助线型 ID。 |
|
|
编辑... |
您可在这里编辑选择的分配。“编辑分配”对话框打开，包含的元素与“创建分配”的相同。见添加...。 |
|
|
删除 |
打开带安全询问的对话框 |
|
|
其他选项 |
||
|
未分配 |
当选择了该选项时，格式未列在列表中的所有对象将以给定的线型或者辅助线型（假如适用）导出。 |
|
|
导出弧 |
|
|
|
生成版式的子程序 |
（仅限 CFF2） |
|
|
使用版式名称 |
如勾选了该选项，已导出文件的版式选项卡使用默认名称。CFF 文件的默认名称为“版式”，DDES 文件的为“放置”。如不想重命名，选择该选项。 |
|
|
删除复制的对象 |
|
|
|
总是生成版式 |
（仅限 CFF2）
|
|
|
导出 1up 测距 |
|
|
|
缩减版式 |
导出后会产生一个既包含原始版式又包含缩减版式的文件。版式中的 1up 全部拆分成其单个对象（线、曲线）。 |
|
|
从桥图样中导出连接条 |
|
|
|
在单独的 SUB 中 |
|
|
|
导出侧 |
•WYSIWYG •全部向前 •全部向后 •全部在调整侧 |
|
返回保存和/或导出。
