Etapa de trabalho "Otimização"

Otimização de folhas múltiplas sem especificação de layout

A etapa de trabalho "Otimização" contém uma grande quantidade de possibilidade de parametriza­ção. Via de regra recomenda-se que você defina parâmetros de custos conhecidos uma vez nos pré-ajustes e de resto só procure posicionamentos melhores, dependendo do trabalho, p.ex. com o con­trole deslizante. Para uma melhor visualização você pode fechar os parâmetros de custos (botão triangular).

Ao trabalhar com encomendas coletivas trabalha-se basicamente com a otimização de folha múlti­pla.

Os parâmetros ajustáveis divergem um pouco, dependendo do tipo de otimização de folha múltipla.

Os parâmetros para a otimização de folhas podem ser entrados para o trabalho, ou ainda, carregados através de um jogo de parâmetros selecionado (botão "Parâmetros de otimização de folha"). Deter­minados parâmetros também podem ser definidos nos recursos "Folha de imposição de placa" ou "Papéis (materiais de impressão)" e em seguida lidos respectivamente deste modo (opção "Utilize parâmetros de otimização de folha de imposição de placa"). Através desta possibilidade de combina­ção não precisam mais ser criados tantos jogos de parâmetros e os custos e as condições para deter­minadas chapas e papéis são entrados diretamente na fonte.

Um outro valor acrescido é a possibilidade de parametrar várias folhas de imposição de placa no tra­balho, que então são consideradas em todos os casos de otimização. Neste caso os parâmetros de otimização devem ser definidos na folha de imposição de placa. A folha de imposição de placa com os melhores valores de otimização é então respectivamente utilizado e indicado na etapa de trabalho "Resultados".

A seguir você encontra as explicações referentes às funções na etapa de trabalho "Otimização", ou ainda, indicações de manuseio:

Lista de entradas para otimização de folha (tabela Grouping)

Lista dos encomendas individuais importadas, ou ainda, PDFs com a possibilidade de classificação.

Se clicar duas vezes no campo da coluna "Quantidade Entrega", você pode digitar uma quantidade de entrega diferente para a respectiva encomenda Depois de voltar a clicar em um botão "Otimizar", a exibição na janela de gráficos é alterada em conformidade e também recalcula o "Resultado de oti­mização."

Quais colunas são indicadas na tabela depende do modo de otimização selecionado (sem modelo de layout, com modelo de layout, embalagem).

Na coluna "Status" você obtém informações atualizadas, em dependência do processo de otimiza­ção, referente à colocação de encomendas individuais:

	A encomenda individual está otimizada e disposta em uma ou mais folhas de impressão.
	Não se encontram mais dispostas todas as repetições da encomenda individual, como previsto na otimização, porque repetições foram retiradas manualmente. A tiragem das outras folhas poderá ser alterada.
	A encomenda individual não foi disposta numa folha de impressão, porque ela esta ajus­tada "inativa".
	A encomenda individual não foi disposta, porque as folhas de impressão pertinentes foram apagadas devido a más avaliações.
	Não foram mais dispostas repetições desta encomenda individual.

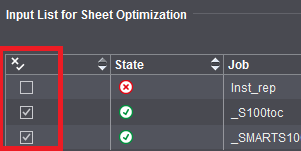

Através da coluna "Ativo" você pode desativar e voltar a ativar encomendas individuais para a otimi­zação.

Coluna "Sequência de processo"

As GangParts são dispostas na encomenda coletiva na sequência na qual foram selecionadas quando da importação. A sequência de processo reflete a sequência na qual as partes da encomenda são transmitidas ao otimizador, depois de clicar em "Otimização".

Especialmente no caso de GangParts com tamanhos e quantidades de fornecimento diversas, a sequ­ência de processo não influencia na prática o resultado de otimização, ou o influencia muito pouco, porque outros critérios como utilização ótima de placas e folhas e mais importante.

Já no caso de encomendas com formas iguais, a disposição das repetições nas folhas otimizadas foi divergir em dependência da sequência de processo.

Quando a coluna "Sequência de processo" está selecionada, você pode deslocas a GrangPart que está marcada com auxílio do botão de seta e assim alterar a sequênica de processo.

Outras funções:

•Ao abrir o menu de contexto e selecionar "Remover encomenda individual da encomenda cole­tiva" encomendas individuais, ou ainda, folhas dobradas podem ser deslocadas novamente para a pasta da encomenda coletiva (GangPool). Neste contexto, veja a descrição no título a seguir ou sob Importação de trabalho para encomenda coletiva... .

•Com um clique duplo na quantidade de fornecimento abre-se uma janela, na qual você pode editar a quantidade de fornecimento.

•Drag&Drop de uma encomenda individual na janela de gráfico sob a guia "Folha de impressão".

Para a classificação de uma tabela Grouping, veja Trabalhar com tabelas Grouping .

Recolher...

Através do botão "Recolher..." você pode a qualquer momento importar encomendas de clientes do GangPool.

Encomendas individuais, que foram removidas da folha de impressão na tabela Grouping (veja acima), aparecem de modo automático novamente aqui no GangPool anela "Importação de trabalho para encomenda coletiva").

Lista encomendas de embalagem

Em trabalhos de embalagem é também apresentado o respectivo contorno atribuído na tabela. Um "0" na frente significa que atualmente não está carregada nenhuma forma de perfuração com este contorno. Se neste caso, o botão de otimização "Geral" for pressionado, a otimização com os ajustes atuais não é possível e você receberá uma mensagem de erro.

O Prinect Signa Station, em seguida, oferece a possibilidade de procurar uma matriz de corte corres­pondente. Aqui, o diretório selecionado por último no diálogo "Abrir forma de perfuração" será pro­curado por uma forma de perfuração apropriada. Se a busca for bem-sucedida, a otimização é reali­zada, caso contrário aparece no campo "Resultado de otimização", uma nota indicando que não foram atribuídos contornos para todos os produtos de embalagem.

Se estiverem carregadas formas de perfuração, mas os artigos individuais tiverem nenhuma atribui­ção, você pode atribuir uma usando o menu de contexto na linha da tabela correspondente.

Na tabela, a ordem dos itens sobre os botões à direita da tabela pode ser alterada. A ordem dos itens da tabela determina a sua colocação na folha. Se você alterar a ordem dos itens, então você deve executar uma otimização para que a alteração tenha efeito.

Botão combinado: Importar PDF...

Se você quiser importar arquivos PDF numa encomenda coletiva, selecione esta opção.

Botão combinado: Importar CAD ...

Se você quiser importar formas de perfuração numa encomenda coletiva, selecione esta opção.

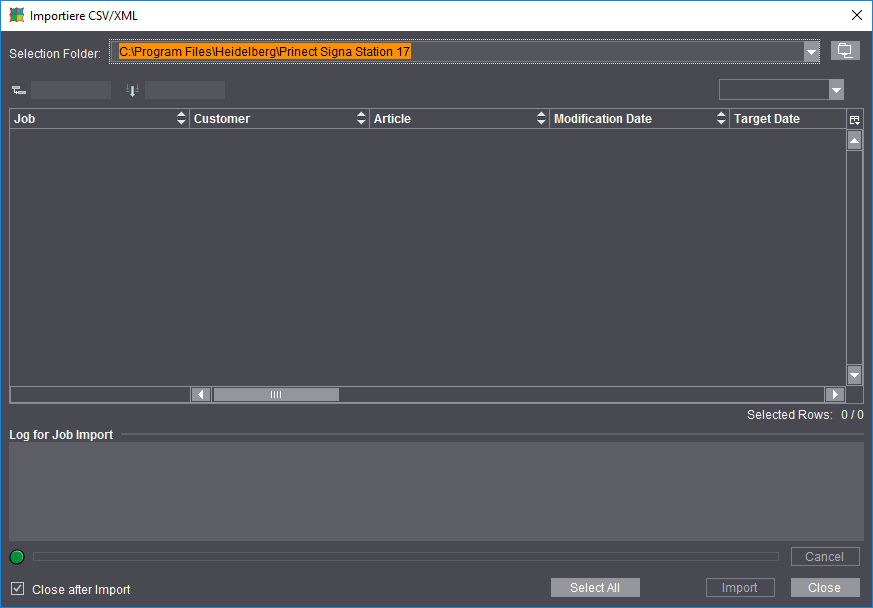

Botão combinado: Importar CSV/XML ...

Para o trabalho com um Hotfolder, os dados de descrição da encomenda devem estar à disposição no formato de arquivos CSV ou XML e os arquivos de conteúdos em (arquivos PDF) em estruturas definidas.
Em "Normal estes dados são criados pelo "MIS" ou pelo Prinect Integration Manager" e postos à dis­posição.

Botão combinado: Criar novo...

Defina um bloco de montagem novo para o "PDF-Import" e importe-o.

Processar a data limite

A data limite é considerada na otimização, quando a opção "Data limite" está ativada. Ao lado é indi­cado, no estado ativado, a data limite atualmente utilizada.

No estado ativado o diálogo "Processar data limite" pode ser aberto com o botão processar. A entrada pode ser efetuada relativa ou absoluta:

•No campo de texto "Quantidade de dias" a entrada é relativa à data atual. Valores positivos representam dia futuros, valores negativos representam dias passados.

•Através do calendário é efetuada a entrada absoluta, selecionando um determinado dia.

Ambas as possibilidades de entradas adaptam a respetivamente outra variante.

O maior valor referente a dias é 99 dias, ou ainda, -99 dias.

A data limite ajustada é conservada em relação à data atual. Isto significa, que ao entrar uma data limite de p.ex. "Em 2 dias", é salvo o valor "2". Assim, a data limite desloca-se respetivamente, quando o trabalho deve ser utilizado novamente numa data posterior.

Parâmetros de otimização de folhas

De modo padronizado é utilizada para todos os trabalhos a otimização selecionada sob "Padroniza­ção para otimização de folha". Com o botão combinado da direita você pode abrir jogos de parâme­tros de otimização de folhas pré-definidos para aplicação especial no trabalho atualmente aberto.

O nome do jogo de parâmetros selecionado é indicado em letras cursivas. Assim você está sempre informado, quais recursos são utilizados para a otimização.

Os parâmetros mais importantes são subdivididos nos seguintes grupos:

•"Parâmetros de geometria" (bordas)

•"Parâmetros de custos" (preparação de impressão de um modo geral e por separação, custos por 1000 folhas)

•"Comando global" (controle deslizante"Menos chapas" <> "Menos folhas")

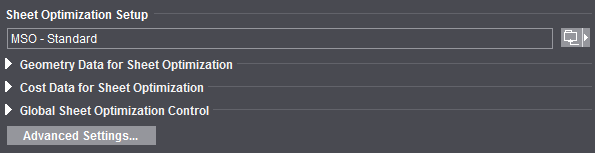

Se os grupos são indicados de modo padronizado em aberto ou fechados, pode ser definido nos "Pré-ajustes" sob "Interface de usuário". Igualmente pode ser ajustado ali, se um ou mais grupos devem ser ocultados por completo.

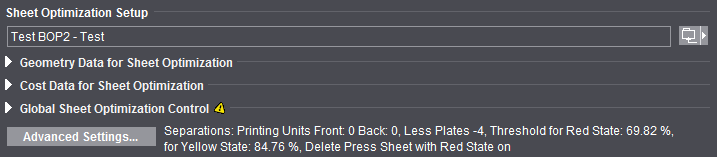

Em estado fechado é indicado um triângulo amarelo de advertência, caso os parâmetros divirjam dos pré-ajustes.

Ao lado do botão "Outros ajustes..." são indicados adicionalmente todos os parâmetros que divergem do padrão dos recursos utilizados. Se você processar um dos campos, ou alterar a posição do regu­lador deslizantes, o jogo de parâmetros representado de modo cursivo está obsoleto e não é mais indicado. Os dados alterados são utilizados para a otimização do trabalho ativo e são conservados.

Outras informações sobre os respetivos parâmetros:

Parâmetros de geometria para otimização de folha

Parâmetros de custos para otimização de folha

Comando global para otimização de folha (controle deslizante menos placas / menos folhas)

Outros ajustes

Parâmetros de geometria para otimização de folha

Margem esquerda / Margem direita / Margem superior / Margem inferior

Com estas margens você define o retângulo dentro do qual as repetições podem ser posicionadas. Se você mantiver os valores pré-ajustados "0", o retângulo corresponde ao papel. Se você entrar valores para as margens, isto reduz respectivamente o retângulo.

Se você tiver estabelecido marcas à direita, à esquerda e em cima, você tem de estabelecer uma margem para estas marcas.

Parâmetros de custos para otimização de folha

Ao entrar os parâmetros de custos a otimização irá fornecer o resultado mais em conta.
Um exemplo:
Se os custos para a preparação de impressão (com ajuste da máquina de impressão) for superior que custos de papel comparáveis, a otimização fornece um resultado com o menor número possível de folhas de impressão, porém, eventualmente com mais restos de papel.

Com estes parâmetros podem ser considerados custos fixos e variáveis.
Os valores devem ser entrados pelo usuário e também pode ser ocupados somente com valores de material. Dependendo da filosofia do empresa, é possível decidir neste ponto.

Nota: Neste caso não se trata de custos numa determinada moeda, mas apenas de valores relativos.

Preparação de impressão (geral)

Com referência aos custos de um jogo de placas, devem ser considerados o material das placas, a exposição e a verificação da placa, assim como, para a preparação da impressão, a lavagem, disten­são e impressão.

Preparação da impressão (por separação)

A este ponto a cromaticidade não é sempre conhecida, de tal modo que uma diferenciação só pode ser efetuada pelo usuário.

Material de impressão (por 1000 folhas)

Os custos de 1000 folhas sem impressão, porém, que passaram pela impressora.

Comando global para otimização de folha (controle deslizante menos placas / menos folhas)

O controle deslizante possibilita uma ponderação da prioridade, ou seja, se devem ser utilizados menos chapas de impressão ou menos folhas de impressão. As cifras espelham apenas a ponderação para o algoritmo e não tem outro significado.

Indicação: Eventualmente o controle deslizante não pode aprimorar a otimização em todo trabalho. Se este for o caso, o resultado permanece idêntico.

Outros ajustes

Através do botão "Outros ajustes" você pode abrir adicionalmente todas as possibilidades adicionais de ajuste, assim como disponíveis no "Editor de parâmetros de otimização de folhas" para criar modelos. Os "Parâmetros de otimização de folhas" subdividem-se nas guias "Geral", "Geometria", "Custos" e "Avaliação".

Alterações neste diálogo tem efeitos diretos, ou seja, os valores entrados são imediatamente aplica­dos, sem acionar o botão OK. Caso os valores devam ser mantidos, o diálogo deve ser finalizado com "OK". As alterações são novamente rejeitadas, quando o diálogo é finalizado com "Cancelar" ou com o ícone para fechar.

Guia "Geral"

Utilize parâmetros de otimização da folha de imposição de placa

Ativando esta opção são utilizados e respectivamente indicados os parâmetros de otimização dos recursos "Folha de imposição de placa" e "Papéis (materiais de impressão)". Quando no trabalho foram definidos várias folhas de imposição de placa ou vários papéis, procede-se conforme descrito a seguir:

•Folha de imposição de placa

Os diferentes valores dos parâmetros são verificados e comparados entre si através de todas as folhas de imposição de placas definidas no trabalho. Se os valores de todas as folhas de impo­sição de placas forem válidas e estiverem idênticas, este valor igual é representado no respec­tivo campo de entradas.
Se for encontrada uma invalidade ou um divergência, o campo de entradas apresenta a palavra "Diferentes".
O Tooltip do campo de entradas indica adicionalmente todos os valores diferentes do parâme­tro.

Não é possível editar os valores.

Se não existirem folhas de imposição de placa, o valor é representado a partir dos dados do tra­balho.

•Papéis

Os diferentes valores dos parâmetros são verificados quanto à sua existência, através de todos os papéis. Se existir um valor em cada papel, um destes valores é aplicado quando da otimiza­ção. Para deixar isto claro, o valor no campo de entradas é representado na cor "Azul". Contudo, o valor representado não é utilizado para a otimização.
Se for determinado um valor faltante em um ou mais papéis, um valor existente é representado em cor normal no campo de entradas e respectivamente utilizado, se o papel representar o melhor resultado de otimização.
O Tooltip do campo de entradas indica adicionalmente todos os valores diferentes do parâme­tro.

É possível editar os valores. Parâmetros editados não são mantidos no papel entrado na folha de imposição de placa, mas nos dados do trabalho.

Otimizar

Dependendo dos modelos podem ser pré-ajustadas as orientações preferenciadas.

Quando da otimização os blocos de montagem são agrupados por tamanho. Blocos de montagem conjuntos de tamanho igual forma uma dita "Faixa". Se possível, os blocos de montagem maiores sempre são posicionados mais à esquerda. Basicamente o posicionamento sempre inicia em baixo à esquerda.

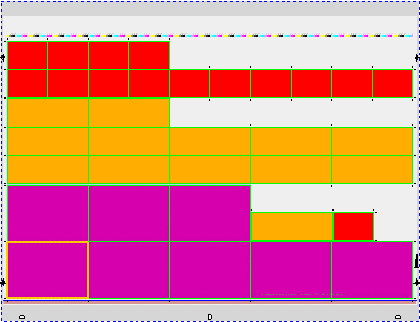

"Horizontal": Otimização da folha é efetuada em faixas horizontais. A formação de faixas inicia em baixo à esquerda. As faixas sempre preenchem o espaço completo entre as margens, antes que inicie uma nova faixa.

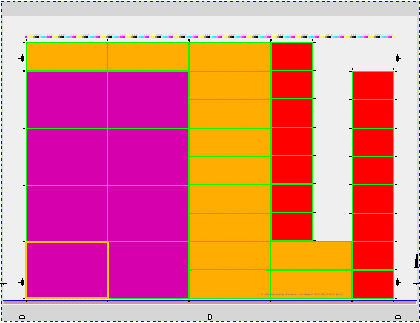

"Vertical": Otimização da folha é efetuada em faixas verticais. A formação de faixas inicia em baixo à esquerda. As faixas sempre preenchem o espaço completo entre as margens, antes que inicie uma nova faixa.

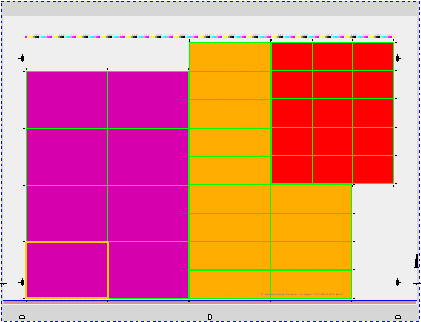

"Geral": Otimização da folha é efetuada em retângulos (ou ainda, em faixas retangulares). Ou seja, blocos de montagem de tamanho igual são reunidos em retângulos, sempre que possível. A formação de retângulos inicia em baixo à esquerda. As faixas retangulares via de regra não preenchem o espaço completo entre as margens.

Máx. número de artigos

Através do campo de entrara "Número máx. de artigos", você pode limitar o número de artigos / rótu­los nas folhas impressas, para levar em conta limitações no processamento posterior de impressão (por exemplo, dispositivos de classificação com um número limitado de compartimentos). Se você ativar a opção, aparecerá no campo de entrada, primeiramente, por padrão um número de 1.000.000, para evitar erros de operação. Este valor pode então ser adaptado às suas necessidades.

Se o número de artigos a serem posicionados for então maior do que o número máximo definido por si, os artigos são divididos em partições e, em seguida, calculados, separadamente, para cada parti­ção e finalmente estes resultados individuais são adicionados. Deste modo, por exemplo, são gera­dos com 20 artigos um limite de 5 elementos, como 4 folhas impressas com 5 artigos, em vez de uma folha impressa com 20 artigos.

Tiragem em múltiplo de

A tiragem deve ser um múltiplo do número aqui entrado. O valor pode ficar aquém no caso de tira­gens restantes no adequadas.

Sobreprodução

Se a sobreprodução calculada para uma ordem no tiver sido especificada, um valor percentual pode ser entrado aqui.

Permitir repetições em diferentes folhas de impressão

É verificado, se um posicionamento da mesma repetição em diferentes folhas de impressão pode ofe­rece um resultados ainda melhor.

Folha de impressão de adição

Adição para a tiragem de folhas de impressão como valor fixo (base) e/ou como valor percentual.

Por exemplo de adições de maculatura para o processamento posterior.

Adição de repetições

Adição para as repetições/objetos de encomendas coletivas, a quantidade de fornecimento serve de base.

Separações consideradas

A otimização com a funcionalidade "Separações consideradas" fornece como resultado somente folhas de impressão, cujos documentos dispostos de uma folha de impressão no total não tem mais cores, do que unidades de impressão existentes. Assim, podem ser evitados processos múltiplos (detalhes sob Separações consideradas).

Controle deslizante menos chapas / menos folhas

O controle deslizante possibilita uma ponderação da prioridade, ou seja, se devem ser utilizados menos chapas de impressão ou menos folhas de impressão. As cifras espelham apenas a ponderação para o algoritmo e não tem outro significado.

Indicação: Eventualmente o controle deslizante não pode aprimorar a otimização em todo trabalho. Se este for o caso, o resultado permanece idêntico.

Índice "Geometria"

Margem esquerda / Margem direita / Margem superior / Margem inferior

Com estas margens você define o retângulo dentro do qual as repetições podem ser posicionadas. Se você mantiver os valores pré-ajustados "0", o retângulo corresponde ao papel. Se você entrar valores para as margens, isto reduz respectivamente o retângulo.

Se você tiver estabelecido marcas à direita, à esquerda e em cima, você tem de estabelecer uma margem para estas marcas.

Distância

Distância entre as folhas dobradas/os blocos de montagem. Para um corte o valor tem de ser esta­belecido em "0".

Quantidade trava-folhas

Quando da otimização podem ser reservados espaços livres na folha para trava-folhas eventualmente necessários Podem ser indicadas até 12 trava-folhas.

A largura padrão de um trava-folhas corresponde a 7 mm. Adicionalmente a este valor são mantidos livres 1 ou 2 refilamentos padrão, de tal modo que nenhum refilamento entrem numa trava-folha.

A partir de 2 trava-folhas é previsto um na margem esquerda ou direita; se a margem especificada não for suficiente para isso, será prolongada automaticamente internamente

Trava-folhas não precisam de espaço em formas individuais e portanto não são considerados pela Prinect Signa Station. Assim, os conjuntos de parâmetros, com trava-folhas podem também ser usa­dos para as formas individuais, se necessário

No caso de (efetivos) trava-folhas não ocorre uma centragem horizontal, caso contrário, as posições dos espaços não poderiam mais ser previstas.

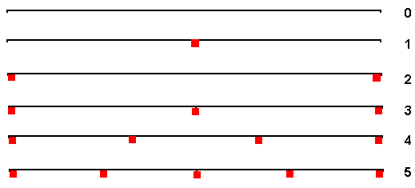

Representação esquemática das posições assumidas por 0-5 trava-folhas:

Nota: Em "Dobrar forma individual" o significado das margens esquerda e direita é trans­ferido, por analogia, para as metades da folha. Isto também resulta em um aumento das margens, devido ao trava-folhas a ser considerado. Uma característica especial é aqui ape­nas para números de folhas pares a partir de 4, pois então é formada uma faixa mais estreita na metade da folha.

Guia "Custos"

Corresponde aos parâmetros de custos para otimização de folhas (veja Parâmetros de custos para otimização de folha) com possibilidade adicional de entrada para máquina de impres­são para rendimento por hora e passagem (folhas por hora).

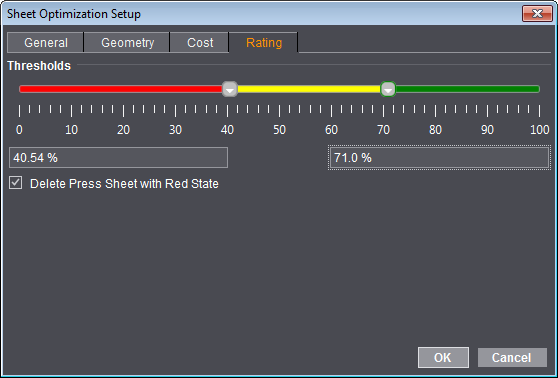

Guia "Avaliação"

Na guia "Avaliação" podem ser ajustados valores limiares para o dito status "amarelo" de semáforo e para o status "vermelho" de semáforo. A avaliação corresponde a utilização de superfície da folha (área impressa/área total em porcentos).

O controle deslizante dispõe de dois "Pegadores", dos quais no máximo um pode estar ativo. O pega­dor ativo é marcado através de uma margem colorida. Um pegador torna-se ativo por deslocamento, um clique no pegador ou um clique no respetivo campo de texto.

Adicionalmente ao deslocamento, a posição do pegador pode ser alterada com um clique no controle deslizante.

Com o pegador esquerdo é alterado o valor limite para o status vermelho e com o pegador direito o valor limite do status amarelo.

As posições do controle deslizante e os valores nos campos de texto correspondem, entre si.

Nas listas de folhas de impressão do relatório HTML e na etapa de trabalho "Resultados" são indica­dos a posição do semáforo e os valores.

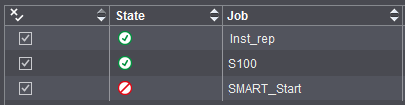

Indicação na etapa de trabalho "Resultados" na lista de folhas de impressão:

Visualização no relatório HTML:

Se estiver ativa a opção "Apagar folhas de impressão com status vermelho", as folhas de impressão, que estão abaixo do valor limite esquerdo, ou seja, na área vermelha, são automaticamente apaga­das da encomenda coletiva.

ao efetuar a otimização, você obtém um aviso e as encomendas retiradas são respetivamente mar­cadas na etapa de trabalho "Resultados" na lista de separações, na coluna "Status":

Resultado da otimização

São representados os resultados provisórios da otimização, sem que você tenha que alterar para a etapa de trabalho. Para visualizar os resultados como um todo, altere para a etapa de trabalho "Resultados".

Otimizar

Otimiza a/as folha(s) de impressão, tendo em consideração as folhas de impressão/os blocos de montagem atribuídos e os parâmetros e os ajustes definidos na etapa de trabalho "Otimização".

Relatório (resultado da otimização)

Representação dos resultados da otimização. Ao clicar no botão "Relatório" é editado um texto do resultado de otimização no navegador padrão.
