Autres réglages pour l’optimisation de la feuille

Le bouton « Autres réglages » vous permet d’appeler tous les réglages supplémentaires possibles dont vous disposez également dans l’« Editeur de paramètres d’optimisation de la feuille » lorsque vous créez des modèles. Les « Paramètres d’optimisation feuille » sont répartis en plusieurs onglets « Général », « Géométrie », « Coûts » et « Evaluation ».

Les modifications apportées dans cette boîte de dialogue produisent leurs effets immédiatement sans que vous n’ayez à actionner le bouton OK. Si vous souhaitez conserver les valeurs actuelles, refermez la boîte de dialogue en cliquant sur « OK ». En revanche, si vous quittez la boîte de dialogue en cliquant sur « Annuler » ou sur le bouton de fermeture, les modifications ne seront pas prises en compte.

Onglet « Général »

Utilise les paramètres d’optimisation du gabarit de la plaque

Si cette option est activée, les paramètres d’optimisation issus des ressources « Gabarit de plaque » et « Papiers (supports d’impression) » seront utilisés et affichés en conséquence. Si plusieurs gabarits de plaque ou papiers sont définis dans le job, il se produira la chose suivante :

•Gabarit de plaque

Les différentes valeurs des paramètres seront contrôlées par rapport à tous les gabarits de plaque définis dans le job afin de s’assurer de leur validité, et comparées entre elles. Si les valeurs provenant de tous les gabarits de plaque sont valides et identiques, la valeur en question sera renseignée dans le champ de saisie correspondant.
Si une valeur n’est pas valide ou n’est pas identique, c’est la mention « différent » qui s’affichera dans le champ de saisie, à la place de la valeur.
L’info-bulle du champ de saisie affichera les différentes valeurs du paramètre en question.

Les valeurs ne peuvent pas être modifiées.

En l’absence de gabarits de plaque, c’est la valeur provenant des données du job qui sera affichée.

•Papiers

Vérifie la présence de valeurs de paramétrage pour chaque papier. S’il existe une valeur pour chaque papier, l’une de ces valeurs sera utilisée pour l’optimisation. Pour rendre cela plus clair, la valeur renseignée dans le champ de saisie est affichée en bleu. Toutefois, la valeur affichée en bleu ne sera pas utilisée pour l’optimisation.
Si le système constate qu’il manque une valeur pour un ou plusieurs papiers, la valeur indiquée dans le champ de saisie aura une couleur standard et sera utilisée si le papier offre le meilleur résultat d’optimisation.
L’info-bulle du champ de saisie affichera les différentes valeurs du paramètre en question.

Les valeurs peuvent être modifiées. Les paramètres modifiés ne seront pas conservés dans le papier défini dans le gabarit de plaque, mais dans les données du job.

Remarque : Les critères de qualité définis dans l’onglet « Evaluation » peuvent aussi être paramétrés de manière spécifique pour un job lors de l’utilisation des paramètres d’optimisation issus du gabarit de plaque, et utilisés pour l’optimisation.

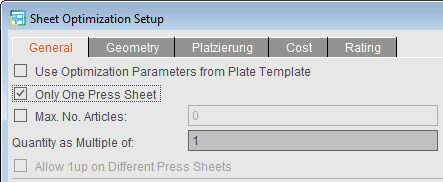

Une seule feuille d’impression

Une seule bonne feuille d’impression sera créée lors de l’optimisation. Après l’enregistrement, les commandes individuelles qui n’auront pas été placées retourneront automatiquement dans le pool destiné aux commandes en amalgame.

Nbre max. d’articles

Vous pouvez limiter le nombre d’articles sur les feuilles d’impression grâce à la zone de saisie « Nbre max. d’articles », ceci afin de pouvoir tenir compte des éventuelles restrictions au niveau du post-traitement (par ex. dispositifs de tri avec nombre de bacs limités). Lorsque vous cochez cette option, le nombre « 10 » s’inscrit par défaut dans la zone de saisie. Vous pouvez ensuite corriger cette valeur à votre guise.

Si le nombre d’articles à positionner est supérieur au nombre maximum que vous avez défini, les articles seront répartis en partitions, l’optimisation calculée individuellement pour chaque partition et, pour terminer, ces résultats individuels seront rassemblés. A partir de ce principe, pour 20 articles et une restriction de 5 articles, on aura comme résultat : 4 feuilles d’impression comportant 5 articles chacune au lieu d’une seule feuille d’impression avec 20 articles.

Tirage en multiples de

Le tirage doit être un multiple du nombre saisi ici. Si le tirage résiduel est inapproprié, la valeur pourra être sous-évaluée.

Surproduction

Si la surproduction calculée pour une commande donnée n’a pas été spécifiée, vous pouvez entrer ici un pourcentage.

Autoriser les poses sur différentes feuilles d’impression

Vérifie si le fait de placer la même pose sur différentes feuilles d’impression peut conduire à un meilleur résultat.

Remarque : Cette option n’est pas disponible si vous utilisez des segments pour l’optimisation de la feuille.

Feuilles de passe

Feuilles de passe pour le tirage des feuilles d’impression ; valeur fixe et/ou exprimée en pourcentage.

Par exemple, gâches pour le façonnage.

Poses de passe

Passe pour les poses/objets en amalgame ; la quantité à livrer sert de base à ce paramètre.

Séparations prises en compte

L’optimisation avec la fonctionnalité « Séparations prises en compte » a pour résultat des feuilles d’impression dont les documents placés sur une feuille ne possèdent pas plus de couleurs que le nombre de groupes d’impression disponibles. Cela permet d’éviter les passages multiples en machine (voir détails Séparations prises en compte).

Curseur moins de plaques / moins de feuilles

Le curseur permet de pondérer la priorité, à savoir de spécifier si vous souhaitez utiliser moins de plaques d’impression ou moins de feuilles d’impression. Les chiffres reflètent uniquement la pondération destinée à l’algorithme. Ils n’ont aucune autre signification.

Remarque : Dans certaines conditions, le curseur ne pourra pas améliorer judicieusement l’optimisation dans chaque job. Si c’est le cas, le résultat restera identique.

Onglet « Géométrie »

Remarque : Les paramètres de géométrie ne sont pas récupérés depuis le MDS. Vous devez les définir vous-même ici.

Marge gauche / Marge droite / Marge supérieure / Marge inférieure

Ces marges vous permettent de définir un rectangle à l’intérieur duquel il est possible de positionner les poses. Si vous conservez les valeurs prédéfinies « 0 », le rectangle correspond au papier. Si vous saisissez les valeurs des marges, le rectangle se réduira en fonction des valeurs saisies.

Si vous avez défini des repères gauche, droit et supérieur, vous devez définir une marge correspondante.

Marge autour du bloc Pose

Distance entre les cahiers/blocs de montage. Pour une coupe de séparation, vous devez régler la valeur sur « 0 ».

Nbre de ralentisseurs de feuilles

Avec l’optimisation, il est possible de garder des espaces vides sur la feuille qui serviront, le cas échéant, pour des ralentisseurs de feuilles. Vous pouvez spécifier jusqu’à 12 ralentisseurs de feuilles.

La largeur par défaut d’un ralentisseur est de 7 mm. En plus de cette valeur, 1 ou 2 marges de coupe par défaut seront conservées afin que la coupe ne déborde pas dans le ralentisseur.

A partir de 2 ralentisseurs, on suppose qu’ils sont placés l’un sur le bord gauche et l’autre sur le bord droit. Si la marge spécifiée est insuffisante, elle sera automatiquement élargie vers l’intérieur.

Dans le cas de formes simples, les ralentisseurs de feuilles n’ont pas besoin d’espace, c’est pourquoi Prinect Signa Station n’en tient pas compte. Aussi, il est tout à fait possible d’utiliser également des jeux de paramètres avec ralentisseurs de feuille pour des formes individuelles.

Dans le cas de ralentisseurs de feuille (effectifs), aucun centrage horizontal ne sera effectué car, dans le cas contraire, il ne serait plus possible de prévoir la position des espaces vierges.

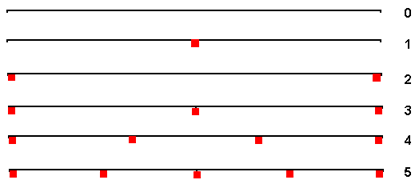

Représentation schématique des positions supposées pour 0-5 ralentisseurs de feuille :

Remarque : Pour « Forme simple in-8 », la valeur des marges gauche et droite est reportée de façon similaire sur les moitiés de feuille. Ceci provoque, le cas échéant, un agrandissement des marges dû aux ralentisseurs de feuille qui doivent être pris en compte. Particularité : pour les feuilles en quantité paire (à partir de 4), une bande plus étroite apparaîtra sur la moitié de feuille.

Espaces libres horizontaux/Largeur/Hauteur

En plus du nombre de ralentisseurs de feuilles, vous pouvez aussi paramétrer leur largeur ainsi que le nombre et la largeur des espaces libres horizontaux.

Les ralentisseurs de feuilles ainsi que les espaces libres horizontaux doivent impérativement s’étendre sur toute la hauteur ou - selon le cas - la largeur de la feuille d’impression. Par conséquent, leur nombre en dépend. Un système de verrouillage est intégré en ce sens dans l’interface utilisateur et décrit dans une info-bulle.

Si vous choisissez 1 ou 2 ralentisseurs de feuilles, ils seront centrés sur la feuille d’impression. Dans ce cas, pour les espaces libres horizontaux vous n’aurez le choix qu’entre les valeurs 0 et 2. Cela fonctionne aussi inversement, c’est-à-dire si vous commencez par saisir les espaces libres horizontaux.

Onglet « Positionnement »

Pour « Optimisation feuille sans maquette prédéfinie », vous pouvez en plus définir le positionnement, c’est-à-dire le point de départ à partir duquel les commandes individuelles devront être positionnées sur la feuille d’impression.

En principe, la première coupe placée en vis-à-vis du bord avant doit couper un maximum d’éléments. Cette possibilité de réglage variable doit vous permettre d’ajuster la procédure d’optimisation à vos besoins.

Lors de l’optimisation, les blocs de montage sont regroupés en fonction de leurs dimensions. Les blocs de montage connexes de même dimension constituent une « bande ». Dans la mesure du possible, les blocs de montage de grandes dimensions seront toujours positionnés à l’extrême gauche. Normalement, le placement débute en bas à gauche. Au besoin, vous pouvez décaler le point de départ pour l’optimisation sur la verticale et l’horizontale.

Sens primaire du placement

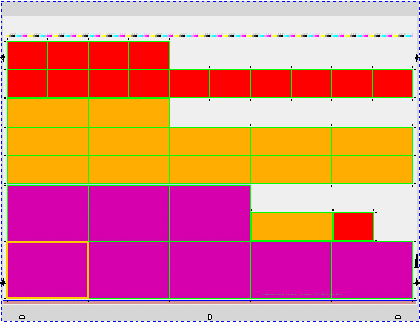

« Horizontal » : L’optimisation de la feuille se produit en bandes horizontales. Les bandes remplissent toujours tout l’espace entre les marges avant qu’une nouvelle bande ne commence.

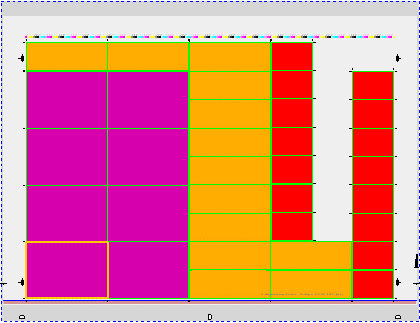

« Vertical » : L’optimisation de la feuille se produit en bandes verticales. Les bandes remplissent toujours tout l’espace entre les marges avant qu’une nouvelle bande ne commence.

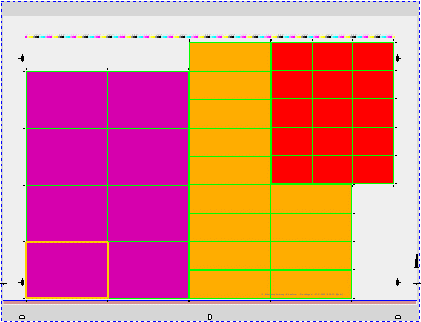

« Général » : L’optimisation de la feuille se produit en rectangles (ou en bandes rectangulaires). C’est-à-dire que les blocs de montage de même dimension sont groupés, dans la mesure du possible, en rectangles. Dans la plupart des cas, les bandes rectangulaires ne remplissent pas entièrement l’espace entre les marges.

Onglet « Coûts »

Correspond aux paramètres de coûts pour l’optimisation feuille (voir Paramètres de coûts pour l’optimisation de la feuille) avec en plus la possibilité de spécifier le taux horaire et le rendement (nombre de feuilles par heure) de la presse.

Remarque : Les paramètres de coûts ne sont pas récupérés depuis le MDS. Vous devez les définir vous-même ici.

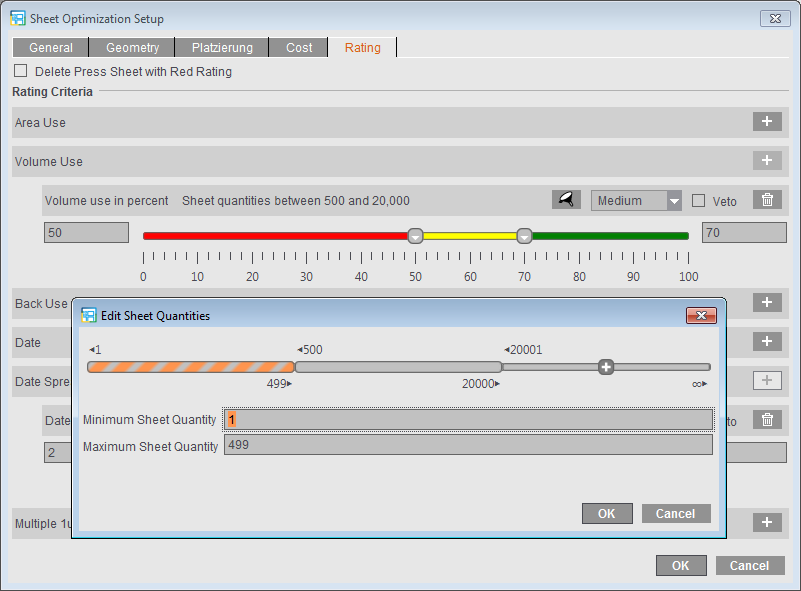

Onglet « Evaluation »

Pour l’évaluation des feuilles d’impression, vous pouvez définir un ou plusieurs critères en fonction de vos besoins, en cliquant sur le bouton « + ». Le résultat de ces critères de qualité sera affiché à l’étape « Résultats », dans le tableau sous « Résultat de l’optimisation » ainsi que dans le rapport HTML.

Utilisation de la surface	Exploitation maximale de la surface d’une feuille d’impression C’est-à-dire, quantité de surface non utilisée sur la feuille et synonyme de déchet en production. Lorsque vous ouvrez les réglages pour la première fois et pour les commandes issues de versions antérieures, le critère d’évaluation « Utilisation de la surface » est activé par défaut.
Utilisation du volume	L’utilisation du volume fait référence à la pile de feuilles d’impression. Cela veut dire que, en plus de l’utilisation de la surface (voir ci-dessus), l’utilisation dans la pile sera elle aussi prise en considération. La quantité totale de feuilles d’impression produites sera comparée avec les quantités à livrer de chaque article pour calculer le pourcentage de surproduction non facturée due au placement sur la feuille d’articles à faible tirage.	Filtrable par tirage de feuille : ce critère ne sera employé que pour les tirages de feuille correspondant à la plage spécifiée. Voir à ce sujet Editer les tirages de feuilles/quantités à livrer.
Utilisation du verso	Pourcentage de verso par rapport au recto, c’est-à-dire par rapport à l’utilisation de la feuille. Cela veut dire que, si les faces recto ont toutes une face verso (ou si elles n’en ont toutes aucune), l’utilisation du verso sera de 100% même si l’utilisation de la surface est p. ex. de 70%.
Délai	Appréciation des feuilles d’impression après une date cible homogène. « Date cible la plus ancienne » désigne la date la plus ancienne ou la plus proche à venir.	Une période peut être définie en cliquant sur le bouton aux trois points (date cible la plus ancienne + n jours).
Pose multiple	Lorsque chaque article est placé une seule fois, l’évaluation de la pose multiple sera de 100%.	Filtrable par quantité à livrer : ce critère ne sera employé que pour les poses placées avec une quantité à livrer correspondant à la plage spécifiée. Il peut arriver par exemple que vous ne souhaitiez pas de poses multiples pour les petites quantités à livrer mais que, sur la même feuille d’impression, vous souhaitiez autoriser les poses multiples pour les grandes quantités à livrer. Voir à ce sujet Editer les tirages de feuilles/quantités à livrer.

Remarque : Parmi les paramètres d’optimisation de la feuille générés avec Prinect Signa Station, version 2020, vous pouvez aussi avoir le critère « Etalement de l’échéance » (nombre maximal de jours autorisé entre chaque commande individuelle). Ce critère a été remplacé dans la version 2020.10 par « Délai ».

	Un clic sur le bouton « + » active le critère d’évaluation que vous pouvez alors paramétrer à votre convenance. Vous pouvez définir plusieurs critères différents.
	Il est possible de créer plusieurs critères du même type à partir de critères filtrables afin p. ex. de définir différents comportements à adopter en fonction des tirages de feuille ou des quantités à livrer.
	Un clic sur le bouton « Corbeille » désactive ou supprime le critère d’évaluation.
	L’importance des critères peut être pondérée de « Très faible » à « Très élevée ». Cette indication décidera lors du calcul l’importance avec laquelle le critère d’évaluation sera pris en considération lors de l’optimisation. Dans les résultats, cela ne modifie pas le résultat individuel indiqué dans la colonne concernée, mais le résultat global pour l’ensemble de la feuille.
	L’option « Veto » ne modifie pas le statut d’un critère d’évaluation mais se rapporte à l’indication « sémaphore ». Si par exemple une valeur rédhibitoire (veto) est rouge, le résultat global sera lui aussi représenté en rouge.

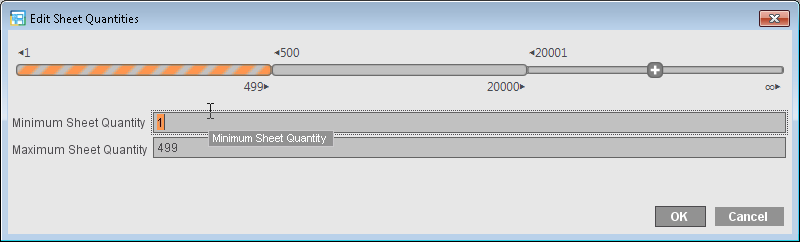

	Editer les tirages de feuilles/quantités à livrer Lorsque vous ajoutez un critère d’évaluation du type « Utilisation du volume » ou « Pose multiple », la boîte de dialogue « Editer les tirages de feuilles » ou « Editer les quantités à livrer » s’ouvre automatiquement. Si vous entrez comme valeur minimale « 1 » sans renseigner le champ pour la valeur maximale, le critère vaudra pour la plage toute entière, quel(le) que soit le tirage/la quantité à livrer. Dans ce cas, vous ne pourrez pas créer d’autre critère de ce type. La plage paramétrée apparaît hachurée. Si vous ne précisez qu’une partie de la plage, p. ex. un tirage compris entre 500 et 20 000, vous pourrez créer d’autres critères de ce type pour les plages restantes en cliquant à nouveau sur le bouton « + ». Dans ce cas, à l’ouverture de la boîte de dialogue, celle-ci affichera la plage déjà pourvue d’un critère et qui ne peut plus être associée au nouveau critère. Les plages qui ne sont pas encore associées à un critère sont identifiables par le présence du signe « + ». Au sein des plages encore libres vous pouvez soit choisir des plages partielles pour le nouveau critère en spécifiant une valeur mini. et maxi., soit choisir l’intégralité de la plage restante en cliquant sur le signe « + ». Un clic sur l’icône Filtre dans l’un des critères permet d’ouvrir la boîte de dialogue « Editer les tirages de feuilles » ou « Editer les quantités à livrer » et fait apparaître en hachuré la plage paramétrée pour le critère en question.

Dans l’onglet « Evaluation », vous pouvez définir des valeurs seuils pour les avertisseurs jaune et rouge.

Le curseur dispose de deux « poignées » dont une seule peut être active à la fois. La poignée active est matérialisée par une bordure de couleur. Pour activer une poignée, il suffit de la déplacer, de cliquer dessus ou de cliquer dans le champ de texte correspondant.

En plus de la déplacer, il est aussi possible de modifier sa position en cliquant sur le curseur.

La poignée de gauche permet de modifier la valeur seuil pour l’avertisseur rouge et la poignée de droite la valeur seuil pour l’avertisseur jaune.

Les positions du curseur correspondent aux valeurs figurant dans les zones de texte, et inversement.

Résultats de l’évaluation

Remarque : Pour l’optimisation de la feuille sans maquette prédéfinie, le pourcentage fait référence au résultat de l’évaluation pour l’ensemble de la feuille d’impression. Pour l’optimisation de la feuille avec maquette prédéfinie et optimisation feuille emballage, le pourcentage fait référence à la maquette prédéfinie, respectivement à la forme de découpe. Cela veut dire qu’une maquette entièrement remplie donne p. ex. une utilisation de surface de 100% même si la feuille d’impression n’a pas été utilisée dans son intégralité. Cette différence d’évaluation en fonction du mode d’optimisation vaut pour tous les critères de qualité à l’exception de l’étalement de l’échéance.

La position des avertisseurs et les valeurs sont indiqués dans les listes des feuilles d’impression du rapport HTML et à l’étape « Résultats ». L’« évaluation » figurant dans le rapport correspond à l’évaluation globale calculée à partir de tous les critères d’évaluation définis et selon leur pondération.

A côté de cela figurent dans la liste des feuilles d’impression ainsi que dans le rapport les résultats pour chaque critère de qualité défini. La colonne « Pose multiple » pourra apparaître plusieurs fois si ce critère est défini pour différentes quantités à livrer. En revanche, même si le critère « Utilisation du volume » peut être défini plusieurs fois (pour différents tirages de feuilles), il ne sera affiché qu’une seule fois (dans l’utilisation du volume correspondant à la feuille optimisée).

Affichage à l’étape « Résultats » dans la liste de la feuille d’impression :

Remarque : Pour que les critères soient affichés dans le rapport, ils doivent être ajoutés au tableau de la liste des feuilles d’impression via « Sélectionner les colonnes du tableau ». Seules les colonnes pour lesquelles des critères sont activés seront affichées.

Affichage dans le rapport HTML :

Supprime les feuilles d’impression dont l’évaluation est rouge

Si l’option « Supprime les feuilles d’impression dont l’évaluation est rouge » est activée, les feuilles d’impression se situant en-dessous de la valeur seuil de gauche, c’est-à-dire dans la partie rouge, seront automatiquement supprimées de la commande en amalgame.

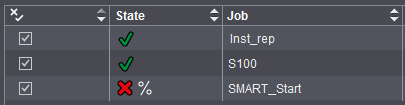

Lors de l’optimisation, vous obtiendrez un message d’avertissement et, à l’étape « Résultats », les commandes supprimées seront marquées en conséquence dans la colonne « Etat » de la liste des poses :
