Attributs des repères automatiques

Les repères automatiques pour la feuille d’impression peuvent être limités au recto ou au verso en effectuant la sélection adéquate dans le champ « Forme ». Cela vaut pour les repères de la feuille d’impression, les croix de repérage et les bandes de contrôle couleurs, mais pas pour les taquets tireurs. Pour ces derniers, la position du papier peut être paramétrée en fonction du type de la forme de la plaque :

Pour les bandes de contrôle couleurs, tout comme pour les repères de la feuille d’impression, il est possible de paramétrer les marges pour le « rognage ». Elles seront prises en compte dans le place­ment du repère. Grâce à ce rognage, on évite que le repère ne déborde dans le contenu après avoir été positionné.

croix de repérage

Le repère automatique « Croix de repérage » est un moyen de placer plus facilement les croix de repérage. Les croix de repérage se placent aux quatre coins extérieurs du sujet. Vous pouvez unique­ment définir la distance par rapport au coin du sujet. Par exemple, un écartement de 15 mm dans le sens X positionnera les croix de repérage à gauche, 15 mm plus à gauche et à droite, 15 mm plus à droite. Le repère « Arc » issu du groupe « Standard ».

Taquet tireur

Le taquet tireur se place entre le papier et la plaque afin que l’imprimeur puisse voir si le papier est correctement positionné.

Dans certains cas, selon la production, le taquet tireur devra être placé sur le papier à gauche ou à droite, en fonction du type de forme donné. On pourra y parvenir avec plusieurs signatures de feuille d’impression avec des règles correspondantes. Cela reste toutefois relativement laborieux, c’est pour­quoi le type de repère automatique « Taquet tireur » constitue une solution de paramétrage simpli­fiée.

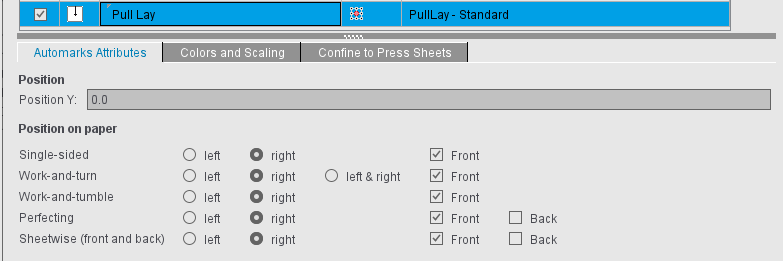

Le repère automatique « Taquet tireur » se place toujours en fonction du papier. On choisira comme point de référence soit en bas/à gauche, soit en bas/à droite, en fonction de l’option choisie sous « Position sur le papier ». Il est aussi possible de déterminer en plus la position dans le sens Y.

Remarque : Lors de l’introduction du taquet tireur comme repère automatique, le point de référence était défini sur « Centre ». Mais comme dans la pratique, la position est généra­lement définie en partant du début du papier, le point de référence a été modifié sur « En bas ». Pour les jeux de repères automatiques existants, les taquets tireurs ont donc été convertis en point de référence « En bas » avec une valeur pour la « Position Y » de 120 mm.

Bande de contrôle couleurs

La bande de contrôle couleurs se place en fonction du sujet. Vous pouvez spécifier un point de réfé­rence du sujet comme point de référence pour le repère.

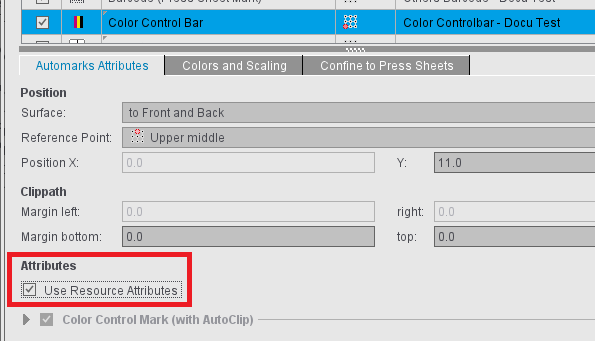

Dans le jeu de repères automatiques, vous pouvez choisir d’appliquer les attributs issus de la défini­tion des repères de la bande de contrôle couleurs utilisée, ou de définir vos propres réglages ici, dans le jeu de repères automatiques.

Les options de réglage pour les bandes de contrôle couleurs sont décrites sous : Editeur de bandes de contrôle couleurs.

Repère de feuille d’impression

Le bouton « Ajouter signature feuille d’impression » permet d’ajouter autant de repères de feuille d’impression que souhaité dans le jeu de repères automatiques et de les paramétrer différemment. En entrant une désignation spécifique pour chacune d’entre elles, on pourra faire la distinction entre les différentes signatures de feuille d’impression du jeu de repères automatiques.

Bande de contrôle de la qualité d’impression

La bande de contrôle de la qualité d’impression définit une zone sans contenu dans laquelle les pro­cédures en aval peuvent réaliser des tests de qualité d’impression (p. ex. des tests de buse pour les presses numériques à encre) et peut également être utilisée comme repère automatique.

Vous pouvez définir la forme sur laquelle cette zone doit être maintenue libre, la taille du repère et donc de la zone libre, ainsi que la direction dans laquelle la recherche d’une zone appropriée doit s’effectuer (pour plus d’informations, voir Bande de contrôle de la qualité d’impression).
