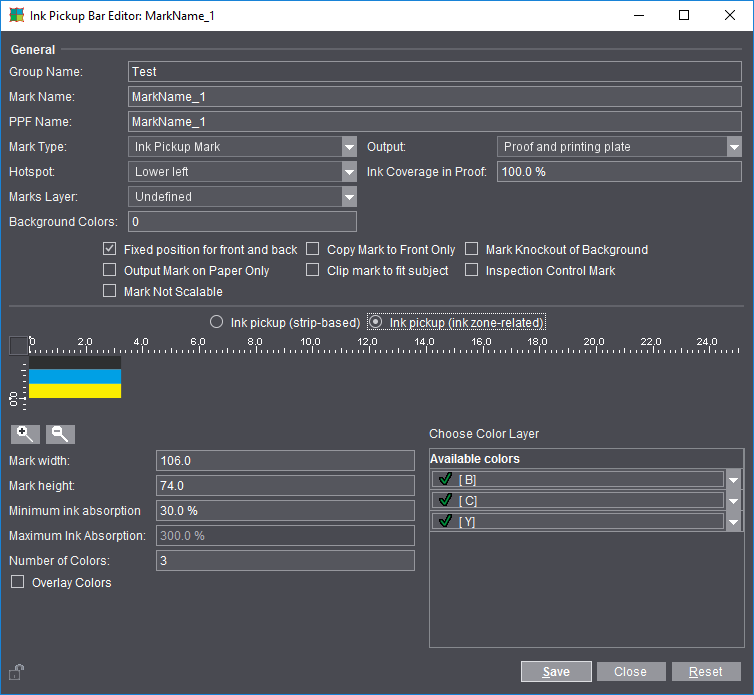

Editeur de bandes d’absorption d’encre

Cet éditeur vous permet de créer/éditer une bande d’absorption d’encre qui sera enregistrée comme ressource sous « Repères ». L’objectif de la bande d’absorption d’encre est de permettre d’optimiser l’encrage lorsque la prise d’encre est faible. Ces bandes sont particulièrement intéressantes pour l’impression d’emballage qui utilise généralement un grand nombre de tons directs différents.

Voir à ce sujet également les descriptions faites à la section « Editeurs pour repères, bandes de contrôle couleurs, bandes d’absorption d’encre » :

•Zone « Général »

•Zone « Général » > Attributs

•Chargement de la ressource « Repères » dans le job

Sélection du type de bande d’absorption d’encre

Pour cette bande d’absorption d’encre, vous avez le choix entre « à base de bandes » et « par zone d’encrage ».

Les bandes d’absorption d’encre sont placées manuellement dans les zones de déchets de coupe de la feuille d’impression, non encrées. Avec l’éditeur de bandes d’absorption de la Signa Station, vous pouvez ensuite définir la largeur et la hauteur de la bande, les couleurs à absorber et les densités d’encre correspondantes.

Les absorbeurs par zone d’encrage permettent à la Signa Station de déterminer automati­quement les zones non encrées de la feuille d’impression et de placer en conséquence les éléments d’absorption dans les espaces libres transparents. Par ailleurs, la densité d’encrage requise pour les éléments constitutifs de la bande est automatiquement déterminée afin de garantir une absorption d’encre minimale dans les différentes zones d’encrage (voir aussi Absorbeur d’encre par zone d’encrage).

Zone Graphiques

Le graphique montre la bande d’absorption d’encre définie.

•Loupe « + » : permet d’agrandir la représentation graphique.

•Loupe « - » : permet de réduire la représentation graphique.

•« Largeur » / « Hauteur » : dimension d’un élément de couleur dans la bande d’absorption d’encre.
Lors de la création de repères internes (voir aussi Créer des repères internes), la hauteur est préétablie et ne peut pas être modifiée. La hauteur de chaque couleur est calculée en divisant la hauteur totale par le nombre de couleurs.

•« Nbre de couleurs » : nombre de couleurs à employer. En cas de modification, celle-ci sera prise en compte sous « Choix des couleurs de calques ».

•« Choix des couleurs de calques » : Sous « Couleurs disponibles », vous pouvez sélectionner les codes couleur.
Remarque :
Pour une manipulation plus rapide, vous pouvez cliquer avec le bouton de la souris, déplacer le pointeur sur le code couleur souhaité puis relâcher le bouton.
Concernant la colonne « Couverture », voir le paragraphe « Disposer les couleurs les unes au-dessus des autres ».
Pour en savoir plus sur les calques couleur, voir Job (couleurs) .

•« Disposer les couleurs les unes au-dessus des autres » : place les différentes couleurs les unes au-dessus des autres. Dans la colonne « Couverture », vous pouvez définir manuellement la couverture d’encrage pour chacune des couleurs. la couverture correspond au niveau de gris ; elle est spécifiée en pourcentage. La couverture se rapporte à l’ensemble de la bande d’absorp­tion d’encre.
Cette option peut être sélectionnée pour les deux types de bande d’absorption d’encre. En impression packaging, l’espace disponible pour les bandes d’absorption d’encre est souvent restreint. En superposant les encres, on peut utiliser toute la surface disponible pour chacune des couleurs.

Valable uniquement pour « à base de bandes » :

•« Cycle » : duplication des calques couleur sélectionnés.

•« Aligner les couleurs à la verticale » : la bande d’absorption d’encre est structurée à la verti­cale.

•« Affiche dans la bande le nom de la couleur » : Le nom de chaque couleur s’inscrit dans les bandes correspondantes.

Valable uniquement pour « par zone d’encrage » :

•« Absorption d’encre minimale » : densité d’encrage à absorber par zone (réglage par défaut : 30%)

Absorbeur d’encre par zone d’encrage

L’ensemble de la feuille d’impression est divisée par zone d’encrage, en bandes verticales étroites dont la largeur correspond exactement à celle d’une zone d’encrage. La hauteur d’un élément de base est automatiquement paramétrée sur 1 % de la hauteur totale de la bande d’absorption. Elle ne peut toutefois pas être inférieure à 1 mm.

Pour déterminer l’absorption d’encre minimale, les différentes zones d’encrage sont tramées et la densité d’encrage est calculée pour chaque zone d’encrage. Signa Station calcule alors la valeur de couleur des bandes d’absorption à partir des paramètres 'surface vierge transparente', 'sur­face d’une zone d’encrage', 'densité d’encrage par zone' et 'absorption d’encre minimale'.

Remarque : Dans le cas de jobs complexes comportant de nombreux tons directs, la repré­sentation des repères peut prendre un certain temps.

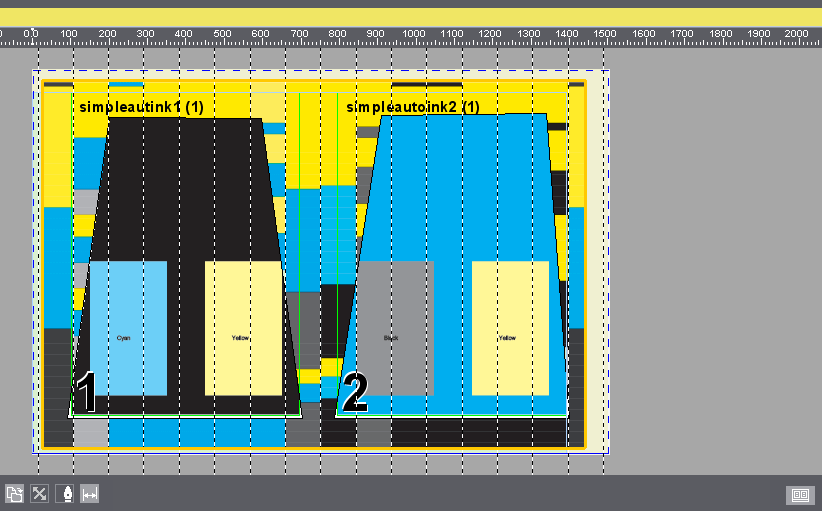

Exemple :
Ici, sur le côté gauche du document, la couleur Black domine. Cela veut dire que du côté gauche, dans la partie de la zone d’encrage masquée par le document, seules les couleurs Cyan et Yellow sont compensées par la bande d’absorption. Du côté droit du document, c’est la couleur Cyan qui domine. Cela veut dire que du côté droit, dans la partie de la zone d’encrage masquée par le docu­ment, seules les couleurs Black et Yellow sont compensées par la bande d’absorption. En revanche, dans les parties vierges situées sur les bords extérieurs et au centre, les trois couleurs sont définies avec une densité minimale de 30 %.
