Attributs supplémentaires pour les repères de contrôle des couleurs

Dans l’Editeur de bande de contrôle couleurs, si vous choisissez le type de repère « Repère de contrôle des couleurs », vous bénéficierez de deux attributs supplémentaires vous permettant de piloter les repères de contrôle des couleurs :

Repère de contrôle des couleurs (avec ajustement automatique)

La bande de contrôle couleurs placée par rapport à la feuille d’impression sera rognée aux dimen­sions du sujet. Lors du rognage à la taille du sujet, les champs de couleur éventuellement coupés sont ajoutés en entier et la bande de contrôle couleurs est placée au centre de la plaque. Si les champs de couleur doivent déborder au-delà du sujet (p. ex. dans le cas de sujets de petite taille qui ne remplissent pas le papier), il est possible de définir le nombre de ces champs.

En indiquant le « Nombre minimum de champs », vous pouvez définir le nombre de champs que doit comporter au minimum la bande de contrôle couleurs pour éviter que les repères de positionnement ne soient rognés à l’intérieur de la bande.

Pour les sujets de grande taille pour lesquels la bande de contrôle couleurs atteint déjà la taille requise du fait de l’ajustement au sujet, ce réglage ne produira aucun effet.

Ce réglage n’est donc utile que pour les petits sujets qui ne remplissent pas tout le papier, pour éviter que la bande de contrôle couleurs ne soit trop petite.

Les champs supplémentaires, éventuellement nécessaires, seront ajoutés uniformément des deux côtés.

Repère de contrôle des couleurs (à positionnement automatique)

Signa Station scrute la feuille d’impression à la recherche de zones adéquates, sans pose, pour y placer automatiquement les repères de contrôle des couleurs.

Le repère de contrôle des couleurs à positionnement automatique inclut toujours aussi un ajuste­ment automatique. C’est pourquoi, lorsque vous choisissez l’option « Repère de contrôle des cou­leurs (à positionnement automatique) », l’option « Repère de contrôle des couleurs (avec ajustement automatique) » s’active automatiquement.

Comme pour l’option « Repère de contrôle des couleurs (avec ajustement automatique) », le nouveau type de repère n’agit que sur les repères positionnés par rapport à la feuille d’impression. Le posi­tionnement s’effectue indépendamment du point d’ancrage et de la référence (papier, plaque, etc.) choisis. Les repères sont automatiquement ajustés par rapport au sujet.

Lors de la recherche de surfaces libres pour placer le repère de contrôle des couleurs, le système tient compte du contour du repère.

Si, dans le sens de la recherche, il n’y a pas suffisamment d’espace libre sur le papier pour placer le repère, celui-ci sera 'sorti' du papier. Lors de la sortie, un avertissement sera émis, indiquant que des repères de contrôle des couleurs se trouvent hors du papier.

Lors de la recherche d’un emplacement adéquat pour le repère de contrôle des couleurs, seuls les contours des pages positionnées sur la feuille d’impression seront pris en compte.

Options supplémentaires avec « Repère de contrôle des couleurs (à positionnement automatique) »

•« Sens de la recherche » : Le sens de la recherche indique la position de départ et le sens dans lequel l’application devra rechercher un espace libre suffisant pour placer un repère de contrôle des couleurs.

·« de bas en haut » : la recherche commencera au bas du papier, prise de pinces com­prise. Si l’espace est insuffisant, la recherche se poursuivra vers le haut jusqu’à trouver un emplacement suffisamment grand.

·« de haut en bas » : la recherche commencera par le bord supérieur du papier. Si l’espace est insuffisant, la recherche se poursuivra vers le bas jusqu’à trouver un empla­cement suffisamment grand.

·« du centre vers le haut » : la recherche débutera par le centre du papier pour se pour­suivre vers le haut.

·« du centre vers le bas » : la recherche débutera par le centre du papier pour se pour­suivre vers le bas.

·« Position centrale » : la recherche débutera par le centre du papier pour se poursuivre dans les deux sens.

•« Décalage » : le décalage indique de combien le repère devra être décalé dans le sens Y. Si l’option « Position axisymétrique pour recto et verso » n’est pas cochée, le décalage n’aura d’effet que s’il y a suffisamment d’espace pour le repère de contrôle des couleurs à la position initiale. A défaut d’espace suffisant, le repère sera placé au premier endroit disponible dans le sens de la recherche. Dans ce cas, le décalage ne sera plus pris en compte.

•« Marge inférieure/supérieure » : Les repères de contrôle des couleurs à ajustement automa­tique sont généralement positionnés sur le bord, ce qui fait qu’il manque une marge de blanc papier autour de la bande de mesure. InpressControl, mais aussi ImageControl ont besoin de repères de contrôle des couleurs avec une telle marge pour pouvoir réaliser des mesures conve­nables. Les deux champs « Marge inférieure » et « Marge supérieure » permettent donc de défi­nir une marge qui sera prise en compte lors de la recherche d’un emplacement libre sur le papier si bien que la bande de contrôle couleurs ne sera plus placée directement sur le côté.

•« Position axisymétrique pour recto et verso » : Si vous sélectionnez cette option, sur le recto et le verso le repère sera placé de manière symétrique par rapport à l’axe de sorte que, si le papier est fin (par exemple), les résultats des mesures ne soient pas faussés par les repères apparais­sant par transparence.

Le repère du recto sera toujours décalé en direction du bord inférieur du papier et le repère du verso, en direction du bord supérieur du papier. Lors de la recherche d’une place libre pour le repère de contrôle des couleurs, il faudra donc veiller à ce qu’il y ait suffisamment d’espace pour les deux repères (décalage compris). Dans ce cas, le décalage n’agit pas seulement sur la posi­tion initiale, mais sera calculé de manière globale.

•« Inverser le sens de la recherche dans l’impression verso par culbutage »

Lorsque cette option est activée, la bande de contrôle couleurs sera positionnée au même endroit sur le recto et le verso, ce qui s’avère être nécessaire lorsque l’impression s’effectue sur des presses équipées d’un dispositif de retournement et d’un système de mesure colorimétrique interne. Cette option est activée par défaut lorsque vous créez de nouvelles bandes de contrôle couleurs.

•« Ne pas sortir le repère dans la prise de pinces ou en dehors du papier » :

Il peut arriver dans certains cas que les repères de contrôle des couleurs à positionnement auto­matique se retrouvent dans la prise de pinces ou en dehors des dimensions du papier. Or, un tel positionnement n’est pas judicieux pour des repères de contrôle des couleurs.
Si vous cochez cette option, le repère sera ignoré lors de la sortie et ne figurera pas sur le calque des repères PDF. Ce paramétrage est particulièrement important lorsque vous travaillez avec le serveur Signa Station.
Si cette option n’est pas cochée, un message d’erreur apparaîtra, avec la possibilité d’annuler la sortie.

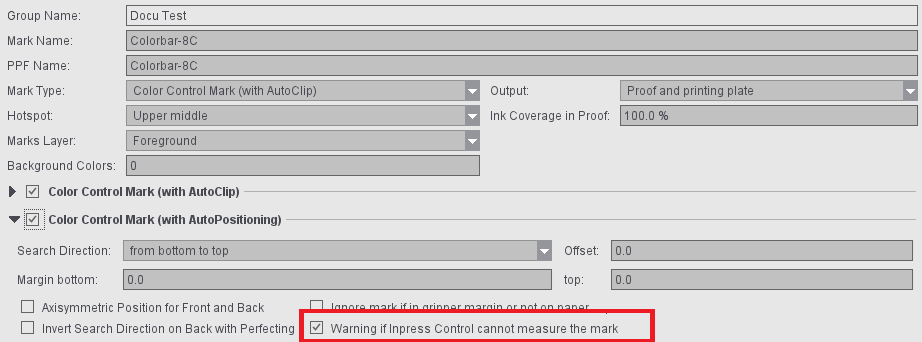

•« Avertir lorsque Inpress Control ne peut pas mesurer le repère »

Le système de mesure Inpress Control est capable de mesurer automatiquement, au cours de l’impression, les bandes de contrôle couleurs placées sur la feuille. Cependant, comme le guide papier se réduit entre le début et la fin de l’impression de la feuille, il peut arriver que la partie arrière de la feuille d’impression commence à trembloter, empêchant Inpress Control de faire le point sur la bande de contrôle couleurs et donc, de la mesurer. C’est pourquoi, lorsque vous utilisez Inpress Control, la bande de contrôle couleurs doit impérativement être placée entre le début et le milieu du papier, et pas au-delà.

Cependant, il peut arriver, dans le cadre du placement automatique de la bande de contrôle cou­leurs, qu’il n’y ait pas suffisamment de place pour positionner la bande de contrôle couleurs entre le début et le milieu de la feuille. Dans ce cas-là, la bande de contrôle couleurs est placée au prochain endroit où il y a suffisamment de place. Cela a pour conséquence qu’Inpress Control n’est plus en mesure d’évaluer la bande de contrôle couleurs.

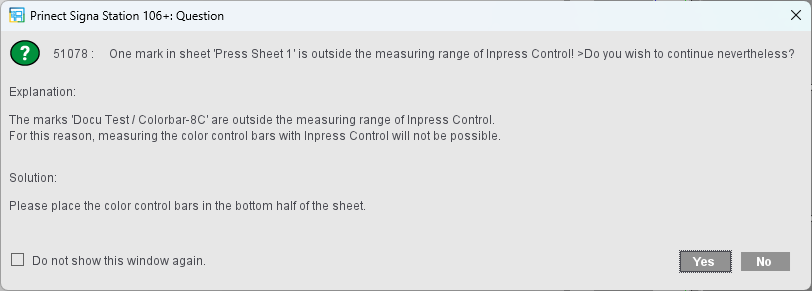

Dans ce cas, un avertissement peut être émis lors de la sortie de la feuille. Il suffit pour cela d’activer l’option « Avertir lorsque Inpress Control ne peut pas mesurer le repère ». Si une feuille sur laquelle la bande de contrôle couleurs se situe au-delà du centre du papier sort, un message d’erreur signa­lant le problème sera émis.

Grâce à cet avertissement, il est possible d’annuler automatiquement les commandes traitées par le serveur Signa ou par le Signa GangServer. Pour ce faire, il faut cocher l’option « Ne plus afficher cette fenêtre » dans le message d’erreur et répondre « Non » à la question. Lorsque les fenêtres d’avertis­sement ignorées seront ensuite transférées aux serveurs, les commandes qui ne répondent pas à ces critères seront annulées. Cela vous offre ainsi la possibilité, avant l’impression, de positionner la bande de contrôle couleurs dans une zone où Inpress Control pourra la mesurer.

Cet avertissement activable n’est disponible que pour les bandes de contrôle couleurs à positionne­ment automatique, car leur emplacement définitif sur la feuille n’est déterminé qu’au moment de la sortie.
