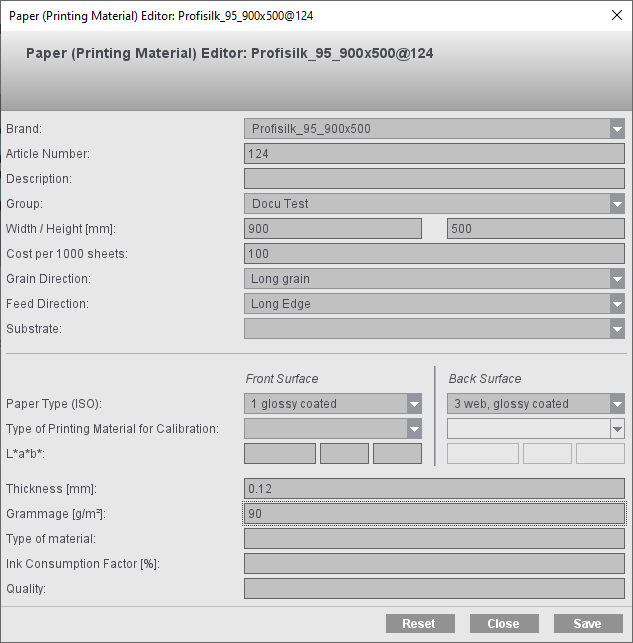

Editeur de papier (support d’impression)
Cet éditeur vous permet de créer/éditer un jeu de données décrivant toutes les caractéristiques d’un papier. Il sera enregistré comme ressource sous « Papiers (supports d’impression) ». L’édition s’effectue dans le même éditeur, indépendamment du fait que la ressource se trouve en interne dans Signa Station ou dans le MDS (lorsque l’option « Utilise MDS » est activée).
Le chargement de la ressource « Papiers » dans la commande s’effectue à l’étape « Plaques », sous « Sélectionner le papier pour la production à partir des ressources... ».
En cas de données incomplètes ou situées hors de la zone définie, des avertissements seront émis en ce sens dans l’en-tête de la boîte de dialogue.
Pour désigner ou identifier les supports d’impression vous disposez des paramètres suivants :
•Type de support d’impression pour la calibration
•Facteur de consommation d’encre [%]
Remarque : Dans certains domaines, la face recto et la face verso d’un papier peuvent être différentes. C’est pourquoi il est possible de définir des réglages différents pour le recto et le verso pour « Type de papier (ISO) », « Type de support d’impression pour la calibration » et « L*a*b ». Ces indications seront enregistrées dans le JDF et transmises au système Prinect.
Remarque : S’il vous manque certaines dimensions pour créer un nouveau support d’impression, vous pouvez reprendre les valeurs du tableau de référence pour compléter les entrées :
|
Catégorie de papier (ISO) |
Grammage |
L*, a*, b* |
Epaisseur |
|---|---|---|---|
|
1 : couché brillant |
135 g/m² |
95, 0, 0 |
120 µm |
|
2 : couché mat |
135 g/m² |
95, 0, 0 |
120 µm |
|
3 : bobine, couché brillant |
– |
– |
– |
|
4 : non couché |
135 g/m² |
95, 0, 0 |
120 µm |
|
5 : non couché jaunâtre |
135 g/m² |
88, 0, 6 |
120 µm |
Vous pouvez saisir ici le nom de la marque tel qu’il est par exemple utilisé par le fabricant.
Lorsque Production est connecté à un système MIS, les références sont automatiquement renseignées. Dans le cas contraire, vous pouvez entrer dans cette colonne un nom de marque pour les supports d’impression nouvellement définis.
Lorsque Production travaille avec le Business Manager en tant que système MIS, les supports d’impression sont à définir dans Business Manager. Les supports d’impression y sont gérés exclusivement via leurs numéros de référence. Il peut donc arriver que différentes références soient définies pour une même marque. Dans ce cas, vous avez la possibilité de spécifier une autre désignation pour les supports d’impression dans la colonne « Nom ». Si vous n’entrez ici aucune désignation, un nom est automatiquement généré. Le nom généré automatiquement est créé selon le schéma suivant :
•En l’absence de référence, c’est la marque qui sera utilisée.
•Si une référence existe, le nom se compose de la marque et de la référence, séparées par une barre oblique.
Remarque : N’utilisez pas le terme « Default » comme nom.
Le paramètre « Groupe » vous permet de rassembler les supports d’impression en groupes ce qui vous permet de retrouver plus facilement le support d’impression recherché si, par exemple, vous avez à en gérer un nombre important. Dans la colonne « Groupe », vous pouvez saisir un nom de groupe de votre choix. Cette entrée n’est pas obligatoire. Si vous souhaitez utiliser la fonction de regroupement, vous pouvez utiliser à bon escient le paramètre « Groupe ».
Entrez ici les caractéristiques géométriques du format du papier.
Vous pouvez entrer ici le coût pour 1000 feuilles. Cette valeur peut faciliter la détermination des coûts d’impression lorsque le coût des commandes d’impression doit être calculé avec optimisation de la feuille.
L’indication du sens machine (sens de défilement du papier) est important pour le pliage du papier. Vous avez le choix entre les options suivantes :
•Sens machine et
•Sens travers
Ce paramètre permet de définir le sens de l’avancée du papier dans la machine. Ce paramètre est destiné avant tout à l’impression numérique. Il permet d’indiquer pour les supports d’impression utilisés en impression numérique le sens des fibres du papier. Cette indication permet de déterminer le sens adéquat des différents types de papier pour l’impression numérique. Ce paramètre sera également indiqué dans le tableau qui reprend tous les paramètres des supports d’impression.
Si aucun sens d’avancée n’est indiqué dans le papier, c’est celui paramétré dans le gabarit de plaque qui sera intégré au JDF.
Vous pouvez sélectionner ici un substrat défini dans l’onglet « Substrat ».
Remarque : Si vous assignez un substrat à un support d’impression, les propriétés du substrat qui sont pertinentes pour le support d’impression ne seront pas reprises dans la description du support d’impression. Cela veut donc dire que les propriétés du support d’impression définies dans cette boîte de dialogue restent valides.
Vous pouvez choisir ici l’un des cinq types de papier :
•1 : couché brillant
•2 : couché mat
•3 : bobine, couché brillant (pour offset bobine)
•4 : non couché
•5 : non couché jaunâtre
Type de support d’impression pour la calibration
Cette liste déroulante propose des types de papiers de calibration prédéfinis. Sélectionnez ici le type de papier (de calibration) que vous souhaitez assigner à un papier.
Remarque : Veuillez vous assurer qu’une calibration a bien été créée pour le type de papier (de calibration) choisi (voir documentation « Calibration Manager – Mode d’emploi »).
Spécifiez ici les valeurs L*a*b* pour la coloration de base du papier. Les pourcentages sont saisis séparément pour L*, a* et b*.
Entrez ici l’épaisseur du support d’impression (en mm).
Le grammage (en gramme par m²) désigne la masse volumique du papier.
Ce paramètre est nécessaire pour les supports d’emballage. L’indication du type de support est nécessaire pour pouvoir générer un format PDF 3D correct avec l’éditeur de forme de découpe.
Facteur de consommation d’encre [%]
Le facteur de consommation d’encre (exprimé en pourcentage) est un coefficient de consommation d’encre spécifique à un papier pour une densité d’encrage donnée.
Si vous le souhaitez, vous pouvez renseigner ici la qualité. Ce paramètre n’est pas disponible pour tous les supports d’impression et/ou ne sera pas pris en compte par tous les processus du flux de production qui référencent les supports d’impression.
