Assistente de dobragem para offset a bobina

Para abrir o assistente de dobragem para offset a bobina, você tem de ter ajustado na área "Matriz" a lista de seleção em offset a bobina e em seguida clicar a direita no botão ao lado do campo de entrada "Regra de dobragem".




Offset a bobina modo de funcionamento

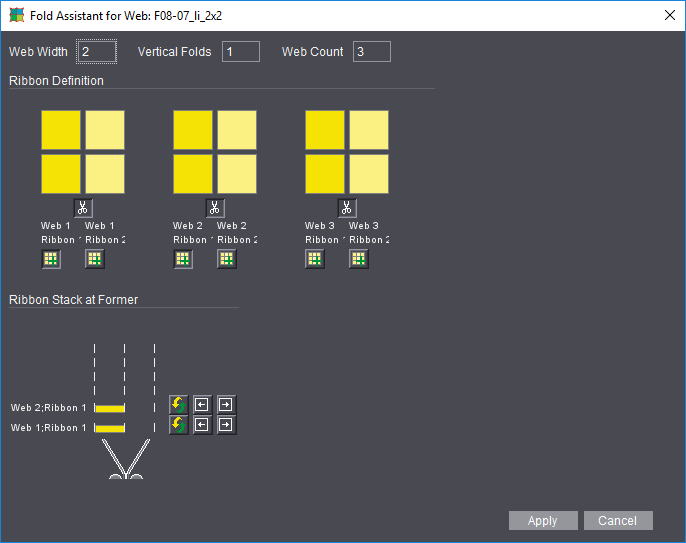

De acordo com a entrada na área "Matriz" você vê a representação gráfica simplificada do esquema com a quantidade de possíveis ramais (largura de via), com a quantidade de vias (rolos), assim como, a quantidade de possíveis linhas verticais.

No assistente de dobragem você define como as vias (rolos) devem ser cortados, e como devem ser posicionados os respectivos ramais junto ao funil.

A seguir definimos o efeito das ferramentas existentes na janela:







"Desconectar":

A via é cortada em ramais no sentido de movimento do papel, os ramais são represen­tados em amarelo e amarelo claro.








"Empilhar":

As vias com os ramais podem ser posicionadas no funil com auxílio do botão "Empi­lhar".









"Virar":

Os ramais no funil podem ser virados, ramais virados são representados em "verde".








"Posicionar":

Com "Posicionar" você pode deslocar "ramais" existentes junto ao funil.

Vias divididas: Se você tiver vias divididas, ou seja, vias de papel com menos da largura total, não empilhe os ramais, que não correspondem a qualquer papel, no funil.

•"Aceitar": O assistente de dobragem é aberto para uma última definição dos dobras transversais e paralelas. Veja Assistente de dobragem / Animação de dobragem.

•"Cancelar": O assistente de dobragem para offset a bobina é encerrado.
