Exemplo de uma encomenda coletiva com "Otimi­zação de folhas sem especificação de layout"

1.Crie um trabalho com auxílio do botão "Novo".

2.Na operação "Produto parcial", selecione os campos de opção "Otimização coletiva" e "Otimi­zação de folhas sem especificação de layout".

3.Mude para a operação "Chapas" e selecione a chapa pretendida.

4.Mude para a operação "Otimização".

5.Através do botão combinado com seleção "Importar PDF..." podem ser selecionados os arqui­vos PDF disponíveis.

6.Marque os arquivos PDF e clique no botão "Abrir".

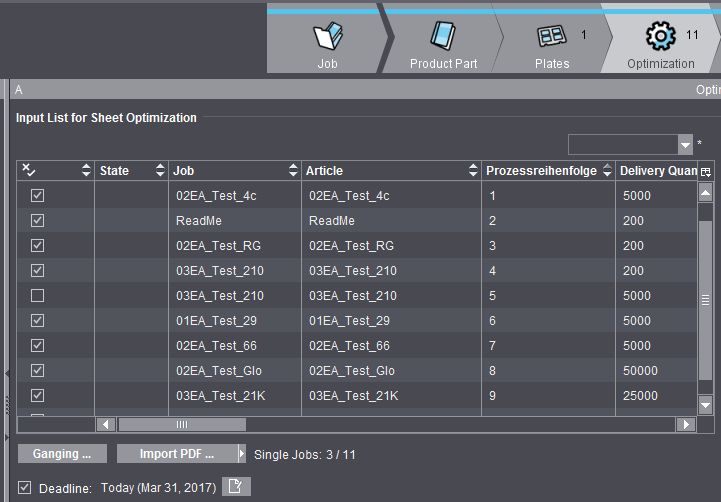

7.Os conteúdos (arquivos PDF importados) são indicados respectivamente na lista de entradas:




8.É indicada, entre outros, a atribuição aos blocos de montagem (ou contornos) e a respectiva quantidade de fornecimento. A linha de título com os respectivos conteúdos é de configuração individual.

9.Inicie a otimização com um clique no botão "Otimizar".

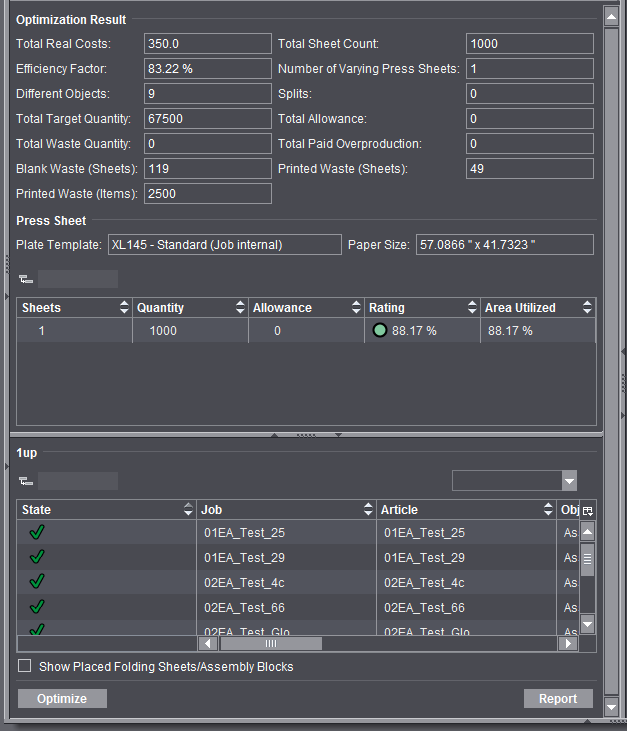

10.O primeiro curso de otimização é efetuado e o resultado é representado na janela de gráfico. Para visualizar a otimização de modo mais detalhado, mude para a operação "Resultados".




11.Os procedimentos seguintes são descritos sob Otimização automática .

Aviso sobre indicação inválida da quantidade de entrega no nome do arquivo

No nome do arquivo PDF pode ser indicada a quantidade de entrega com o símbolo "#", por exem­plo, "Nome#100.pdf". Prinect Signa Station avalia os dados e também usa a quantidade da entrega para cálculos com a otimização de folhas múltiplas.

Se surgirem nomes de arquivos errados devido a uma digitação incorreta, tal como lacunas entre # e número, as indicações sobre a quantidade de entrega não podem ser avaliadas corretamente e é assumida uma quantidade de entrega de "1".

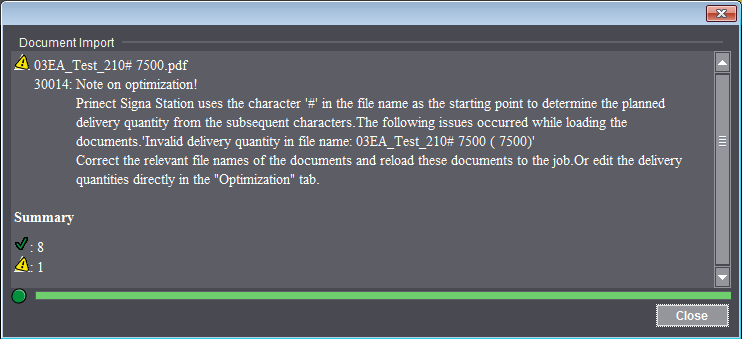

Neste caso, você receberá um aviso quando importar, listando todos os arquivos PDF com indicações erradas e com instruções sobre o erro.




Você tem agora as seguintes possibilidades:

Alterar nome do arquivo

1.Corrigir o nome do arquivo PDF no sistema de arquivos.

2.Removar o documento do trabalho.

3.Fazer o download do arquivo PDF para trabalho, com o nome do arquivo corrigido.

Alterar a quantidade de entrega diretamente no trabalho

1.Na operação "Otimização", na lista sob "Quantidade de fornecimento" entre a quantidade de fornecimento de fato pretendida, ao invés de "1".

Em ambos os casos será considerada a quantidade de fornecimento correta, no próximo processo de otimização.
