Os valores de medição são indicados nas guias "Folha de impressão", "Folha dobrada/Bloco de montagem/Matriz de corte" e "Documento".
Os valores "X" e "Y" representam a posição atual dos cursor do mouse. Com a combinação de teclas "Tecla de comando+Tecla de comutação" e tecla de mouse pressionada é possível estabelecer um ponto de medição, ou ainda, abrir um retângulo de medição. Os valores "L" e "A" representam largura e altura do retângulo.
O canal de cores é indicado nas guias "Folha de impressão", "Folha dobrada/Bloco de montagem/Matriz de corte" e "Documento".
Através da lista de seleção "Canal de cores" é indicado, quais cores são utilizadas na respectiva folha de impressão, folha dobrada/bloco de montagem/matriz de corte ou página individual ativada.
Pré-condição para uma indicação de vários canais é um arquivo PDF importado, separado.
Para fins de verificação das diversas separações de cor e eventualmente das cores especiais, altere para a separação de cor/cor especial através da lista de seleção. A parte de cor é respectivamente indicada.
Ao selecionar "colorido" são indicadas todas as cores (visualização Composite).
Ajuste padrão: colorido
O fator de ampliação é indicado nas guias "Folha de impressão", "Folha dobrada/Bloco de montagem/Matriz de corte", "Lista de folhas de impressão" e "Documento".
A funcionalidade principal encontra-se sob a guia "Folhas de impressão" O foco do zoom pode depender da seleção da folha de impressão ou do papel.
Através da lista de seleção "Fator de ampliação" é indicado, com qual fator de ampliação a folha de impressão, a lista de folhas de impressão, a folha dobrada/bloco de montagem/matriz de corte ou página/repetição individual deve ser representada.
Afim de alterar o fator de ampliação altere na lista de seleção para o valor pretendido ou marque o campo e entre o valor.
Em caso de seleção "auto" é calculada e indicada de modo automático a maior representação completa possível na janela.
Ajuste padrão: Auto (automático)
|
Seleção de um objeto. Com um clique sobre um objeto selecionável este obtém uma moldura amarela e pode ser movido segurando a tecla do mouse. Puxando e abrindo uma moldura de seleção podem ser selecionados vários objetos ao mesmo tempo, porém, sempre objetos do mesmo tipo. Que tipo de objetos foi selecionado depende do objeto sobre o qual se clicou ao puxar e abrir. Outra possibilidade para uma seleção múltipla é manter a tecla Ctrl pressionada ao clicar sobre outros objetos. |
|
Seleção unicamente de folhas dobradas ou de blocos de montagem. Com um clique sobre um objeto selecionável este obtém uma moldura azul e pode de imediato ser movido segurando a tecla do mouse. Na "Otimização coletiva > Otimização de folha sem especificação de layout": A borda da área de otimização definida pelos parâmetros de geometria tem um efeito magnético quando os artigos são movidos interativamente, a fim de facilitar a revisão manual do layout da folha. Puxando e abrindo uma moldura de seleção podem ser selecionados vários objetos ao mesmo tempo. Outra possibilidade para uma seleção múltipla é manter a tecla Ctrl pressionada ao clicar sobre outros objetos. |
|
Aumentar todo o gráfico com zoom. Surge um "+" na lupa. Para reduzir com zoom, mantenha a tecla "Alt" pressionada. Surge um "-" na lupa. Puxando o retângulo para abrí-lo é possível aumentar uma determinada área. |
|
Ferramenta de deslocamento: Com um clique do mouse e movimentando o mouse você pode deslocar objetos ampliados na área de indicação. A seleção da ferramenta pode ser efetuada segurando a tecla de espaçamento e um clique de mouse. |
|
Estabelecer ponto de medição e abrir retângulo de medição: Com esta ferramenta você pode estabelecer pontos de medição, ou ainda, abrir um retângulo de medição e ler os valores respectivamente nos campos de indicação em baixo à esquerda. Adicionalmente você pode criar marcas internas no tamanho) do retângulo de medição aberto. Veja Criar marcas internas. |
|
Trocar os conteúdos das repetições com Drag & Drop Clique no botão: O indicador do mouse altera-se respectivamente. Com "Clicar" numa repetição e puxando para outra repetição, os conteúdos e índices das duas repetições são trocados. O contorno tem de corresponder, e os índices das duas repetições tem de ser diferentes. A função tem um comportamento diferente nos diversos modos de processamento: Embalagem No modo "Embalagem" os índices de páginas e o conteúdo das repetições são trocados. Os contornos tem de corresponder, e os índices das duas repetições tem de ser diferentes. Montagem No modo "Montagem" são diferenciados 2 casos: 1. Um bloco de montagem tem várias repetições: Neste caso as páginas são trocadas, similar ao modo "Embalagem". O tamanho dos blocos de montagem tem de ser iguais e os índices de repetições tem de ser diferentes. 2. Existe um bloco de montagem por página de conteúdo. Este é o caso quando da otimização de folhas múltiplas. Neste caso o Drag & Drop não substitui as folhas, senão os blocos de montagem completos. O tamanho dos blocos de montagem tem de ser iguais e os índices de repetições tem de ser diferentes. Web to Print Após a otimização em encomenda coletiva é possível trocar folhas dobradas que tem exatamente o mesmo tamanho, com auxílio da ferramenta de substituição. Eles tem de conter diferentes páginas de folhas dobradas. Impor No modo "Imposição" podem ser trocadas folhas dobradas de tamanho igual. |
|
Todas as marcas, com exceção das marcas de corte e de dobras definidas de modo automático, podem ser escalonadas. Seleção alternativa do botão: "F5" Selecione a marca a ser escalonada e mantenha a tecla "F5" pressionada. O pegador que surge possibilita o livre escalonamento. Para escalonar de modo proporcional, ligue a ferramenta. Ative com o indicador do mouse primeiro o pegador e mantenha a tecla do mouse pressionada. Em seguida pressiona a "Tecla de comutação" e desloque com o mouse. |
|
Dimensionamento definido pelo usuário: Com esta ferramenta você pode medir de um canto definido (p.ex. canto de papel, canto de página, etc.) a um outro canto definido. •Desloque o indicador do mouse à margem da página. •A margem inicial é representada como barra vermelha. •Mantenha a tecla do mouse pressionada e arraste o indicador do mouse para a margem do papel. •A margem objetivada é representada como barra verde. •Soltar a tecla de mouse. •A distância entre margem da página ao canto do papel é indicada numa linha entre a barra vermelha e a barra verde. •Com a combinação de teclas "Alt + clique" sobre o dimensionamento, este é apagado. |
Com o botão "branco" a impressão frente e verso é indicada uma ao lado da outra, com o botão "verde" ou ainda "amarelo" é indicada respectivamente a impressão frente ou verso.
Um duplo clique nos títulos coloridos de uma impressão retro/verso corresponde à funcionalidade do botão "branco". Veja também as combinações mouse e teclado Janela de gráfico .
Alternativamente, você também pode folhear para a direita/esquerda usando a combinação de teclas Ctrl + tecla de seta.
Visualização de sobreimpressão e cores verdadeiras da folha de impressão ligar/desligar
Liga:
Desligado:
O botão comuta a indicação de gráfico para um visualização de cores reais da folha de impressão. Mesta visualização também são indicadas sobreposições de diferentes páginas e elementos de marcas na folha de impressão, para cada cor.
Na visualização de impressão pode ser aplicado zoom e deslocamento. O menu de contexto e todas as demais ferramentas não podem ser utilizadas.
Nota: Em casos de grande quantidades de dados, o zoom e o deslocar pode demorar um pouco, uma vez que a visualização é sempre recalculada de modo direto.
Automático para marcas automáticas de corte e dobras
O botão oferece a possibilidade de editar novamente marcas de corte ou de dobras que estão travadas. Isto pode ser necessário em workflows especiais.
As marcas de corte e de dobra estabelecidas de modo automático inicialmente não podem ser alteradas, uma vez que as posições das marcas são claras. Na janela de gráfico estes elementos são representados com um quadro vermelho, quando selecionados. Eles só podem ser alterados com um liberação automática na janela de gráfico e em seguida são marcados com uma moldura amarela.
Com este botão é operado o ligar e desligar do automático de marcas. Se você clicar no botão no estado automático, surge uma consulta com breve explicação. Se você confirmar de modo positivo o botão e as marcas em questão (contanto que estejam selecionadas) são representadas em "amarelo" e podem ser alteradas. A partir deste momento o automático não entra mais em ação, p.ex. para desenhar novas posições de marcas. Isso permite efetuar alterações individuais.
|
Automatismo |
Botão |
Marcas |
Editar marcas |
Consequência |
|---|---|---|---|---|
|
ON |
incolor |
Marcas tem uma moldura |
não |
Automático corrige, caso necessário |
|
OFF |
fundo amarelo |
Marcas tem uma moldura amarela |
é |
Automático está desligado, o produto parcial está travado |
|
ON para OFF |
altera de incolor para fundo amarelo |
As marcas obtêm uma moldura amarela |
é |
Automático está desligado, o produto parcial está travado |
|
OFF para ON |
altera de amarelo para fundo incolor |
As marcas obtêm uma moldura vermelha |
é |
Automático é novamente ligado e sobrescreve manualmente as alterações das marcas |
Explicações:
Automático é desligado (OFF: fundo amarelo)
Marcas que p.ex. foram anteriormente eliminadas devido a deslocamento de folhas dobradas e ocorrência de sobreposição, não são novamente desenhadas. Automaticamente não são criadas novas marcas.
O travamento do produto parcial é ativado (quando ativado nos pré-ajustes). Assim são comutadas inativas funções, que poderiam iniciar a partida do "Automático".
Indicação adicional
O estado do botão "OFF", ou ainda, "ON" é um atributo do trabalho. O trabalho é respectivamente arquivado e aberto.
Ligar/desligar dimensionamento
Com esta ferramenta você pode indicar ou suprimir os valores da ferramenta "Dimensionamento definido pelo usuário" com um clique do mouse. Além disso, são indicados todos os parâmetros ativos sob "Ajuste para a indicação > Dimensionamento". Veja Ajustes para a indicação e os níveis ativar/desativar .
Ajustes para a indicação e os níveis ativar/desativar
Com ao botão "Ajustes para a indicação" é aberta uma janela de diálogo na qual podem ser ajustados ajustes para a imagem da janela de gráfico.
Para fins de ajuste da janela de gráfico estão à disposição as guias "Visualização", "Dimensionamento" e "Raster auxiliar", Linhas auxiliares, Linhas de corte e Separações.
O botão "Salvar como pré-ajuste" na área inferior da janela possibilita salvar de imediato um ajuste alterado nos pré-ajustes. O ajuste permanece, mesmo após finalizar o programa.
Nota: Ao trabalhar com versões em vários idiomas, o nível ativo é indicado na guia "Visualização".
Para obter uma indicação dos diferentes níveis, ative com um clique do mouse o nível pretendido. O nível ativado é indicado diretamente na janela de gráfico. Podem ser indicados vários ou todos os níveis.
A importação de arquivos em diferentes níveis é efetuado na "Janela Browser > Conteúdos".
A janela de gráfico pode ser adaptada de modo individual com os seguintes parâmetros: Basicamente tudo existente no trabalho também pode ser indicado numa janela de gráfico:
Vista
•Conteúdos de páginas/repetições
O conteúdo de página é indicado como imagem de conjunto.
No caso de documentos com muitas páginas é possível poupar tempo de computador, quando os conteúdos são suprimidos.
•Segmentos
Nota: Somente com a opção "Gang & Sheet Optimizer" e a opção adicional "Ganging with Segments for Finishingo” ativadas.
Para trabalhos do tipo "Otimização coletiva sem especificação de layout", podem ser formadas áreas parciais na folha de impressão que, dependendo do código de produto, combinam itens com o mesmo processamento adicional na folha.

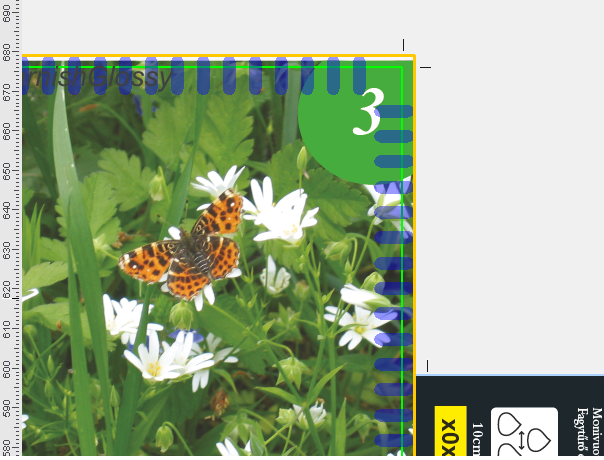

Quando a visualização "Segmentos" está ativada, essas áreas são exibidas com uma borda de acordo com as especificações de cores dos modelos de segmento.
Na ilustração de exemplo, o artigo esquerdo pertence a um segmento (borda azul), o artigo direito não faz parte de um segmento (sem borda).
•Representação simbólica
Podem ser suprimidos todos os auxílios simbólicos, que não são importantes na superfície.
•Área para exposição
A linha azul e branca é visualizada, ou ainda, suprimida.
•Indicar número da encomenda das folhas dobradas
Numera as folhas dobradas e as marca com o respectivo número. A sequência corresponde ao índica da "Lista de todas as folhas dobradas" no inspetor de folhas de impressão.
A imposição, o número da encomenda também pode ser utilizado com a marca "StationNumber". Isto permite diferenciar as folhas dobradas em caso de repetições múltiplas. Veja para tal Use o modo ’Imposição’ para distinguir as folhas dobradas.
•Números de linhas de divisão
•Substituir curingas por nomes de marcadores de posição
Caso não seja possível substituir o conteúdo no curinga de uma marca, o inserido o nome do curinga. Assim a marca torna-se visível.
•Marcas no fundo
•Marcas em primeiro plano
•Marcas da flexochapa
•Régua
•Zonas das tintas
As zonas das tintas de uma impressora são representadas como linhas. A base é a impressora selecionada na folha de imposição de placa. São utilizados valores do editor de impressoras na área "Zonas das tintas" sob "Quantidade" e "Largura".
Esta funcionalidade facilita p.ex. o posicionamento de faixas de controle de cores.
•Indicar impressão verso de folha de como na folha de impressão
A visualização de folha dobrada indica a mesma orientação da folha dobrada como a visualização de folha de impressão.
•Indicar linhas Proof
Indica as linhas proof definidas no jogo de parâmetros de emissão.

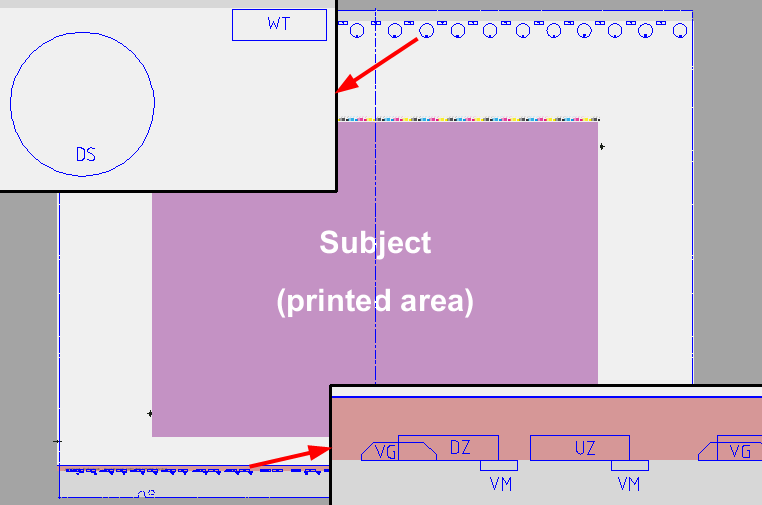

•Exibir folha de imposição da impressora
Exibe detalhes da folha de imposição da impressora selecionada, como as posições das pinças ou ventosas.
Condição básica: A impressora tem de ser definida na operação "Placas" na lista de folhas de imposição de placa.
São indicadas na medida e posição todas as pinças etc., que pertencem à impressora. A cor da representação pode ser alterada nos pré-ajustes na guia "Geral" (veja Representação da cor). São utilizadas as seguintes abreviaturas de termos:
"DZ" para pinças do cilindro de impressão
"UZ" para pinças do cilindro de transferência
"VG" para pinças transferidoras
"VM" para esquadros dianteiros
"WT" para pinças do tambor inversor
"DS" para ventosas giratória, tambor armazenador
Atualmente esta funcionalidade só está à disposição para as seguintes máquinas:
·CD74
·CD102-43
·CD102-52
·CS92
·CX92
·CX102-43
·CX102-52
·CX104-43
·CX104-52
·SM52
·SM74
·SM102-43
·SM102-53
·XL75F
·XL75C
·XL106

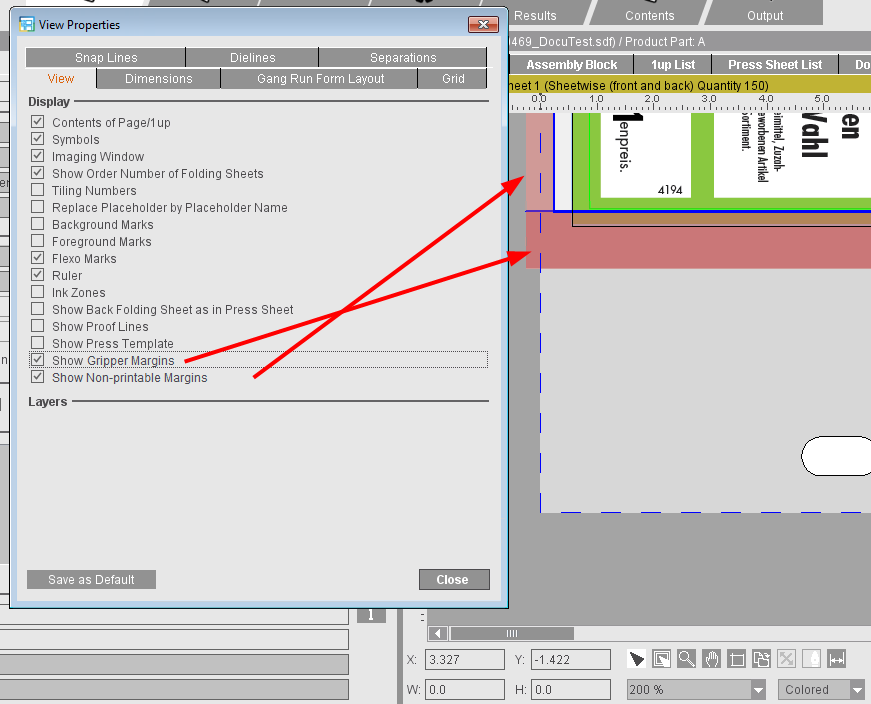

•Mostrar as margens das pinças
A apresentação das bordas as pinças está ligada por padrão. Se as bordas das pinças se sobrepuserem às bordas não imprimíveis, essas áreas serão exibidas em um vermelho mais escuro.
•Mostrar as margens não imprimíveis
A especificação refere-se ao papel, ou seja, as áreas do papel que não podem ser impressas pela máquina selecionada estão marcadas a vermelho. Os valores são obtidos dos parâmetros de máquina. Por predefinição, o visor está desligado.
•Níveis
Se um trabalho tiver vários níveis (eventualmente versões idiomáticas), estas são representadas e podem ser desativadas individualmente.
Pré-ajuste padrão: São indicados todos os parâmetros, com excepção dos últimos 4 números e do número da encomenda.
Os valores de tamanho indicados podem ser representados em diferentes cores e tamanhos de escrita. Clique no botão cor ou no campo de seleção para o tamanho de escrita desejado e altere respectivamente o ajuste pretendido de cor e escrita.
A janela de gráfico pode ser indicada com os seguintes valores de tamanho:
•Folha de impressão
•Posicionamento do papel
•Tamanho do papel
•Posicionamento do sujeito
•Tamanho do sujeito
•Posicionamento folha dobrada/bloco de montagem
•Tamanho folha dobrada/bloco de montagem
•Posicionamento páginas/repetições
·Posicionamento além das folhas dobradas
•Tamanho páginas/repetições
•Definido pelo usuário
Indica, quando existentes, os valores medidos com a função Dimensionamento definido pelo usuário: .
·Indicar valores pequenos
Indica também valores de medição muito pequenos.
·A cor das linhas de dimensionamento e os valores de medição podem ser alterados de modo individual. O mesmo vale para o tamanho da fonte dos valores de medição selecionados.
Pré-ajuste: dimensionamento está suprimido.
A tela da janela de gráficos pode ser alterada, de acordo, com um clique na opção "Layout de forma coletiva". São indicadas informações e disposição das repetições dispostas.
A função também indica num trabalho normal, sem a opção "Forma coletiva" ligada, os curingas parametrizados (layout).
Para ver o conteúdo das páginas/repetições, inative novamente a opção.

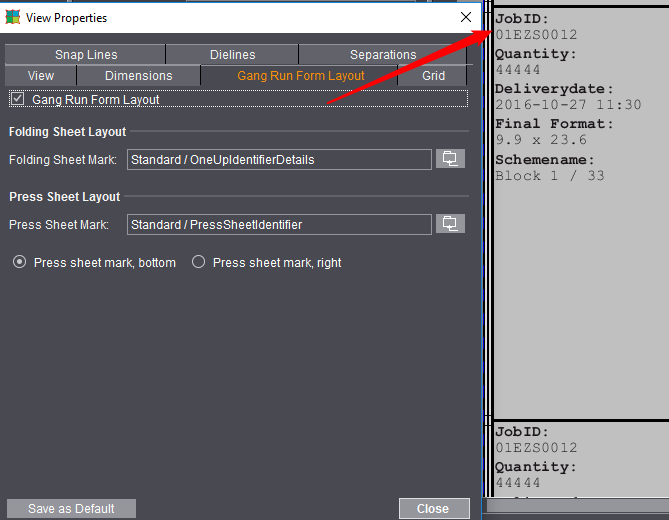

•"Layout de forma coletiva"
Ativa a indicação de um layout de forma coletiva.
•Seleção de marcas
Podem ser selecionadas marcas diferentes para layout de folha dobrada e folha de impressão. A marca padrão à disposição para o layout de forma coletiva da folha dobrada é a marca "OneUpIdentifierDetails" e para a folha de impressão a marca "PressSheetIdentifier". Estas são selecionadas de modo automático, caso não tenham sido entradas outras marcas.
•Posição da marca de folha de impressão
A posição da marca está predefinida em para "baixo" na folha de impressão. A pedido ela pode ser posicionada em para "direita" ao lado da folha de impressão e alterada na largura e no alinhamento. Isto pode ser útil no caso de uma impressão de layouts de forma coletiva.
A largura pode então ser determinada também pelo retângulo de medição. O botão à direita da caixa de texto aceita os valores. A marca selecionada é em seguida escalonada no retângulo aberto (largura predeterminada e altura da folha de impressão) e posicionada centralmente.
Uma parametrização pode ser salva como padrão para novos trabalhos.
•Marcas, que são utilizadas para o layout agrupado, tem as seguintes características:
·as marcas encontram-se na frente e o fundo das marcas cobre
·as marcas não são representadas nos inspetores de marcas e não são emitidas
·as marcas são automaticamente graduadas ao tamanho das repetições e representadas em preto
·as marcas só são indicadas, quando isto está ativo na "Ajustes indicação".
O layout de forma coletiva é referente à folha dobrada. No caso de trabalhos de embalagem isto significa, que a matriz de corte completa é coberta pelo layout de forma coletiva. Aqui é necessário um layout de forma coletiva referente a repetição, para indicar informações como p.ex. artigo, número de artigo, etc. por repetição. Para obter um layout de forma coletiva baseada na embalagem, a marca padrão "OneUpIdentifierPackagingDetails" pode ser utilizada no grupo "Padrão".
Visto que via de regra as embalagens não podem ser retangulares, o layout de forma coletiva é posicionado na área restante, quando as repetições se sobrepõem. Deste modo repetições de conteúdo idêntico podem assim causar uma impressão de tamanhos diferentes no layout de forma coletiva.
A janela de gráfico pode ser indicado um raster auxiliar:
São ajustáveis os espaços intermediários na unidade de medição selecionada e a cor das malhas.
O raster auxiliar não é magnético e serve exclusivamente como auxílio visual.
Pré-ajuste: raster auxiliar está suprimido
Podem ser estabelecidas linhas auxiliares verticais e horizontais.
Com um clique no botão "Novo" é estabelecida uma linha, que pode então ser posicionada com o indicador do mouse ou com a entrada de um valor.
Em relação à régua
Se a opção estiver ativa, as linhas auxiliares deslocam-se junto em caso de deslocamento ponto zero com a régua, caso contrário elas permanecem no ponto definido.
Representar as linhas do
Indica todas as linhas.
Largura da linha original
Indicar largura original da linha.
Centralizar índice de repetições
O índice da repetição é indicada de modo centralizado na repetição.
São mostradas as separações implementadas no trabalho.
Clicando sobre as separações estás são respectivamente indicadas ou suprimidas.
Pré-visualizações com transparências
Com a opção ativada, também são consideradas e indicadas transparências.
Com auxílio da ferramenta "Retângulo de medição" (abrir também com a combinação de teclas "Tecla de comando + Tecla de comutação) você pode criar todos os tipos de marcas da Signa Station enquanto marcas internas do trabalho. A posição e o tamanho da marca determina o rectângulo a ser puxado.
Com estas ferramentas de marcas na janela de gráfico você cria basicamente "Marcas internas do trabalho". Estas marcas internas do trabalho não são arquivadas nos recursos de marcas e só estão à disposição no trabalho atual.
Você entra as marcas atribuídas ao trabalho sob "Janela Browser > Recursos internos do trabalho" ou nos respectivos inspetores na guia "Marcas".
Para inserir uma "Marca interna do trabalho" nos recursos globais, altere para "Janela Browser > Recursos internos do trabalho", marque as marcas e abra o menu de contexto. Selecione "Copiar marcas internas do trabalho na área de transferência" e insira em um inspetor sob "Recursos de marcas" com "Inserir marca".
Com esta ferramenta você pode abrir o editor de marcas no tamanho de um retângulo aberto e criar e posicionar uma marca. Quanto à operação, veja Editor de marcas .
Com esta ferramenta você pode criar e posicionar uma marca de texto no tamanho de um retângulo anteriormente aberto.
•Abra aqui com a ferramenta de medição um retângulo, que tem o tamanho e a posição da marca de texto pretendida. (Mantenha as teclas de comando e comutação pressionadas e arraste o retângulo com a tecla esquerda do mouse pressionada. Solte primeiro a tecla do mouse.)
•Assim que o retângulo tiver sido criado, é indicada uma barra de símbolos em baixo na janela de gráfico.
•Clique sobre o botão de marcas de texto.
•É aberto o editor de marcas de texto com o formato do retângulo aberto. Quanto ao procedimento seguinte, veja Criar marca de texto .
Criar faixa de recepção de tinta
Com esta ferramenta você pode criar e posicionar uma faixa de recepção de tinta no tamanho de um retângulo anteriormente aberto. Quanto à operação, veja Faixas de recepção de tinta via ferramenta de medição.
Faixas de recepção de tinta a partir de cores de saída
Uma faixa de recepção de tinta pode ser disposta diretamente nas cores de saída.

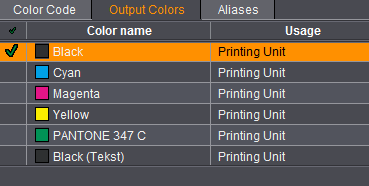

No editor de faixas de recepção de tinta são definidas cores de saída sob "Seleção níveis de cores". Esta seleção é independente da atribuição de abreviaturas de cores. Deste modo é assegurada uma atribuição fixa.
Criar marca de cobertura e outras marcas internas
Com este botão de ferramenta você pode criar uma "Marca de cobertura", uma marca a partir de uma matriz de corte, uma marca a partir do tipo de linha para a área de cola de uma "Faixa de controle de cores", criar uma "Faixa especial de controle de cores", ou importar uma marca, que será criada no tamanho de um retângulo anteriormente aberto e poderá então ser posicionada.
•Abra aqui com a ferramenta de medição um retângulo, que tem o tamanho e a posição da marca pretendida. (Mantenha as teclas de comando e comutação pressionadas e arraste o retângulo com a tecla esquerda do mouse pressionada. Solte primeiro a tecla do mouse.)
•Assim que o retângulo tiver sido criado, fica ativo em baixo na janela de gráfico o botão de ferramenta acima representado.
•Selecione o arquivo pretendido.
•Ao criar uma marca de cobertura, veja Cover mark (cover mark interna do trabalho / cover mark "CoverClippath") , Criar marca de cobertura com as linhas CAD e Definir marca de cobertura do tipo de linha para a área de cola além disso abrem-se para processamento posterior, dependendo da seleção, o Editor de marcas , o Editor de faixas de controle de cores , o Editor especial de faixas de controle de cor ou o Editor de importação de marcas com o formato do retângulo aberto.
