Artigo (só no modo de trabalho "Embalagem")

A operação "Artigo" está no disponível modo de trabalho "Embalagem", quando se trabalha sem oti­mização coletiva.

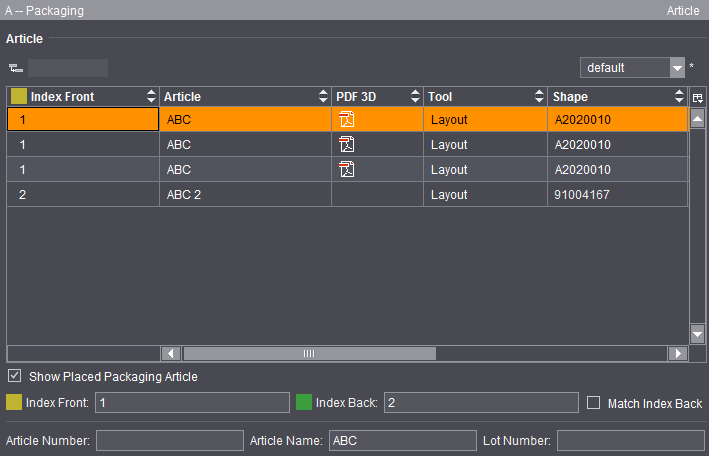

A operação "Artigo" contém uma tabela em que os produtos de todas as folhas de impressão e matri­zes de corte estão incluídas.

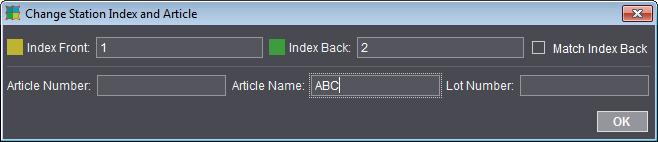

A tabela é concebido como tabela de agrupamento. Isso significa que é possível, tanto uma represen­tação plana ou uma hierárquica dos conteúdos. Através dos campos de entrada abaixo da tabela é possível alterar o número do lote e do artigo, a designação do artigo (composta por nomes do artigo e do número) para a linha selecionada (seleção múltipla é possível). Alternativamente, você também pode acessar o respectivo diálogo de edição através do menu de contexto (clique com o botão direito em uma das colunas "Índice frente", "Índice verso", "Artigo" ou "Número de lote"):

Nota: O diálogo também pode ser chamado a partir da janela de gráficos através do menu de contexto.

A tabela de artigos contém as seguintes colunas:

•Índice para impressão de frente

•se necessário, índice para impressão de verso
Através do campo de opção abaixo da tabela, o índice para impressão de verso pode ser auto­maticamente ajustado ao Índice de impressão de frente.

•Artigo

•PDF 3D
O nome do PDF 3D é composto por:

·Nome do artigo (se disponível) ou o nome da repetição (se disponível) ou nome do arquivo de corte

·Índice da impressão de frente da repetição

·Nome do produto parcial

·"3D" e um contador interno

•Arquivo

•Ferramenta

•Contorno

•Número de lote

•Arquivo PDF (arquivo PDF atribuído para o respectivo artigo)

•Folha

PDF3D

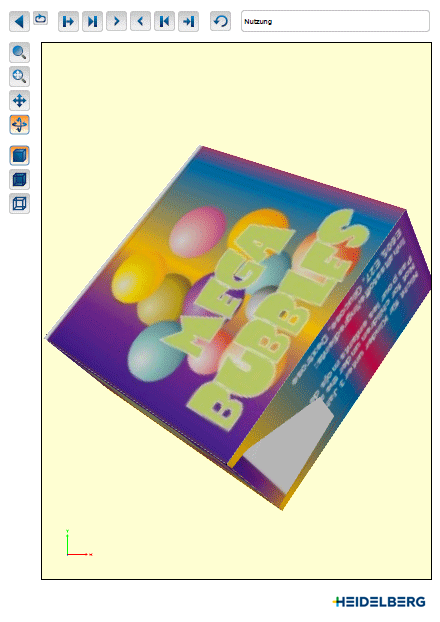

Após a edição no editor "Signa Station Packaging Pro", aparece um ícone PDF em "PDF3D". Clique duplo no ícone representa o artigo criado de modo tridimensional no Adobe Acrobat ou no Adobe Reader.

Condição básica: O formato PDF3D demanda uma versão Acrobat ou uma versão Adobe Reader > 9 afim de assegurar representação e funcionalidade corretas.

Em PDF 3D pode ser exibida a repetição individual impressa no estado desdobrado, como a caixa dobrada pronta. Com isto, o processo de dobramento pode ser animado em diferentes etapas e o objeto pode ser escalonado, deslocado e girado.

Nota: Em alguns casos, isto pode levar a representações erradas de superfícies internas e externas, que se encontrem num nível (ver a dobra lateral na figura acima). Ao especificar um ângulo ligeiramente maior para esta dobra na embalagem é possível corrigir a apresen­tação (a dobra relevante é praticamente "mais dobrada").
