Esta vista se abre haciendo clic en “Reporte CIE” en la barra de pestañetas. Representa el resultado total (Quality-Check) de la comparación de datos de medición.
Representación del resultado total (Quality-Check)
Cuando los datos de referencia y de comparación están abiertos, se muestra un resumen con los resultados esenciales de la comparación de valores de medición. Para evaluaciones detalladas haga clic en el botón de comando correspondiente del lado izquierdo de la barra de pestañetas.
La representación puede imprimirse como protocolo (vea Aspectos generales para la impresión).
La representación del resultado total ofrece una vista general de la exactitud recíproca de ambos archivos de valores de medición y está clasificada en las siguientes áreas:
•Evaluación total
•Aumento del valor tonal del 25%, 40%, 50%, 70%, 75% y/o 80%
•Valores de densidad
•Valores de color CIELab
•Análisis
•Reporte de proof
La representación de estas áreas (excepto “Evaluación total”) se reduce a una línea de título para una mejor vista general y se puede volver a mostrar u ocultar haciendo clic en estas líneas.
Nota: En la ventana de diálogo “Preferencias > Reporte CIE” (vea Pestañeta 'Reporte CIE') puede seleccionar las áreas que se deben mostrar en la representación activando los campos de selección correspondientes.
Al final de la línea se muestra el resultado de la comparación a través de un símbolo:
|
|
No hay valores |
|
|
Todos los valores se encuentran en el rango de tolerancia. |
|
|
Al menos un valor se encuentra fuera del rango de tolerancia. |
|
|
Sólo en el reporte de proof: |
La evaluación se refiere a los cuatro colores del proceso cyan, magenta, amarillo y negro y se representa con las letras de identificación y las barras de color correspondientes. Los estándares de procesos se han definido hasta ahora solamente para la impresión con cuatro colores con estos colores, por tal razón aquí no se representarán colores especiales (opción “Multicolor”).
Las líneas discontinuas de los indicadores de barras muestran un rango de tolerancia típico. Con flechas negras y pequeñas se señalan los valores diferenciales que sobrepasan la zona del indicador de barra.
Si no hay valores de medición de color, como por ejemplo en dispositivos de medición de plancha, estos valores se muestran en un campo negro y los campos restantes se quedan vacíos.
Nota: La representación del resultado total contiene, por ejemplo en los dispositivos de medición de plancha, sólo la comparación del aumento del valor tonal. Para información más detallada cambie a la representación de curvas de valor tonal y líneas características de impresión (botón “Valores tonales”).
La calidad de la evaluación total de todas las evaluaciones se muestra aquí a través de una línea negra vertical en una barra de color. La barra de color tiene colores que van desde el verde, pasando por amarillo hasta el rojo, y muestra lo bien que los datos encajan unos con otros. Una línea negra en la zona verde significa que hay una coincidencia buena o muy buena de los datos, mientras que una línea en la zona roja indica una coincidencia mala o insuficiente.
Nota: Para la evaluación total se ponderan de forma muy diferente las evaluaciones individuales. Las evaluaciones individuales contienen información más precisa para la evaluación de calidad de los datos. Los símbolos del margen derecho de la línea de título ofrecen aquí una vista general del resultado.
“Mostrar aumento del valor tonal en %”: Dependiendo de la selección en la ventana “Preferencias/Pestañeta “Reporte CIE” se muestra aquí el aumento del valor tonal en un 25%, 40%, 50%, 70%, 75% y/o 80% para cyan, magenta, amarillo y negro.
El correspondiente aumento del valor tonal de los datos de referencia y de comparación, y los valores diferenciales “Δ” calculados se muestran en forma de tabla.
Por medio de un indicador de barra al lado derecho se representa la diferencia de valor tonal entre los datos de referencia y de comparación.
En procesos normales de impresión el aumento del valor tonal es usualmente positivo, pero también puede ser negativo (cartas de control, dispositivos de medición de plancha). La representación se adapta con dinamismo.
Aquí se muestran los valores de densidad de los tonos llenos para cyan, magenta, amarillo y negro. Además se representa la diferencia de densidad entre los datos de referencia y de comparación en la columna “Δ”, y a la derecha a través de un indicador de barra.
Aquí se muestran los valores de color CIELab de tonos llenos para los colores primarios y secundarios (cyan, magenta, amarillo, negro, rojo, verde y azul) y además para el blanco de papel y para el gris CMY tricolor (Overprint).
La desviación entre los datos de referencia y de comparación se representa en la columna “ΔE”, y a su derecha a través de un indicador de barra.
Para el análisis se evalúan todos los campos de color de la forma de test o de las franjas de control que aparecen en los datos de referencia y también en los de comparación; en base a esta evaluación se calculan tres valores estadísticos. Los valores de medición de campos de color, que sólo están contenidos en un archivo, no se consideran. En los campos de color con los mismos valores de color CMYK se evalúa el campo de color que aparece en primer lugar en la secuencia de medición. En una tabla se indican los siguientes valores:
•El valor medio de la diferencia de color (valor ΔE medio)
•La dispersión (desviación estándar)
•El máximo (valor máximo de la desviación)
•El número del campo que tiene la mayor desviación (máximo)

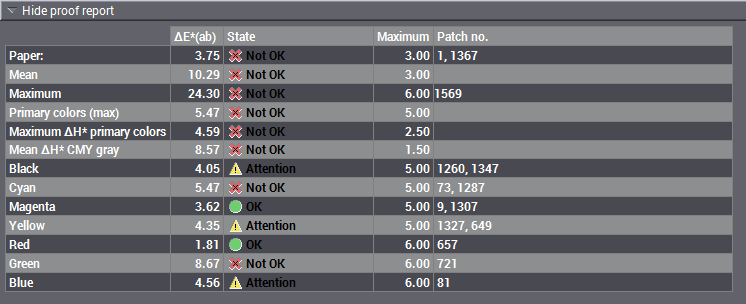

La representación del resultado total de una evaluación de proof ΔE muestra una vista general rápida de los valores más importantes.
Esta forma simplificada de las evaluaciones individuales detalladas está basada en la evaluación FOGRA recomendada de la escala de control de la media para la verificación de los estándares de procesos. Esta representación también se puede visualizar sola por medio de la pestañeta “Reporte de proof”.
Para la evaluación de proof se muestran las distancias de color ΔE, el valor máximo establecido para el estándar del proceso y el número de campo correspondiente para los siguientes parámetros:
•Papel: blanco de papel, material a imprimir
•Valor medio
•Máximo
•Colores primarios (máx): MY total
•ΔH máximo para colores primarios: diferencia máxima de tono cromático de ΔE para los colores primarios
•ΔH medio para campos grises de color: Distancia media de tono cromático de ΔE para los campos grises de color
•Negro, cyan, magenta y amarillo: valuaciones individuales para los colores primarios
•Rojo, verde y azul: valuaciones individuales para los colores secundarios
En “Estado” se muestra una valoración de la evaluación:
•Círculo verde y “OK”: El valor ΔE es menor que el valor máximo y se encuentra por tanto en el rango de tolerancia.
•Cruz roja y “No OK”: El valor ΔE es mayor que el valor máximo y se encuentra por tanto fuera del rango de tolerancia.
•Triángulo amarillo y “Atención”: El valor ΔE es (casi) igual que el valor máximo y se encuentra por tanto en el límite del rango de tolerancia.
