Representación 'Aumento del valor tonal'
En el campo gráfico se muestran las curvas de aumento del valor tonal del proceso de impresión (colores primarios, colores mixtos y/o colores especiales). La indicación se puede conmutar a la representación respectiva de la curva característica de impresión o CTV (vea al respecto CTV). Adicionalmente se puede visualizar la tabla de valores perteneciente.
Si en la medición de color también se midió la densidad (selección en la ventana de diálogo “Preferencias”), se calcularán posteriormente las curvas de aumento del valor tonal y/o las líneas características de impresión en base a valores de densidad reales.
En caso contrario, los valores de densidad se calculan en base a los valores espectrales; si estos tampoco se han medido, se calculan a través de un procedimiento de aproximación de los valores Lab(xyz).
Nota: En la representación gráfica se muestra en el título, como se han calculado los valores tonales o la línea característica de impresión:
•“Representación del aumento del valor tonal/Representación de la línea característica de impresión (valores de densidad medidos)” si los valores de densidad medidos están disponibles.
•“Representación del aumento del valor tonal/Representación de la línea característica de impresión (valores tonales aproximados ISO 12647-1)” en fuente roja si se calculan los valores de densidad.
Diagrama
Elija el tipo de diagrama deseado al lado derecho del gráfico:
•Aumento del valor tonal: Visualización de las curvas de aumento del valor tonal
•Línea característica de impresión: Visualización de la línea característica de impresión

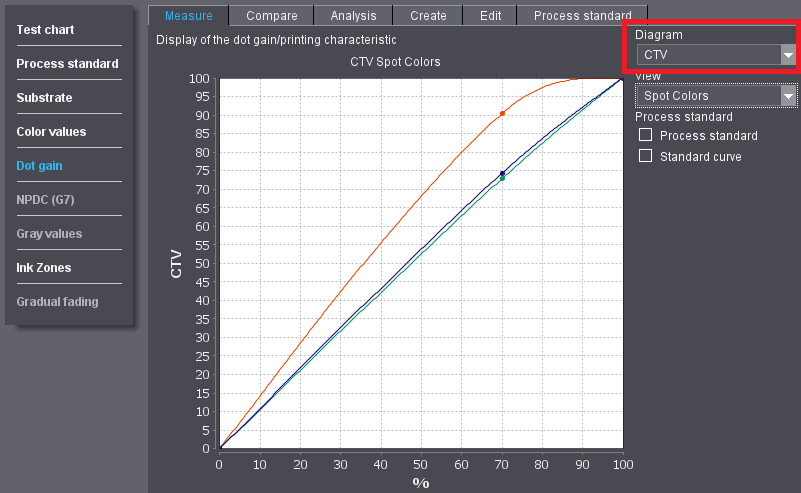

•CTV: Representación del valor tonal, cálculo según ISO 20654
Los puntos representados son los valores de medición, que se utilizan para calcular el aumento del valor tonal.
Las curvas que se han de visualizar se seleccionan en “Representación”.
Representación
En la lista de selección Ud. elige las curvas que se deben representar.
Las curvas se pueden representar todas juntas o por separado. El número de colores depende del archivo de datos de medición elegido. El Color Toolbox soporta la importación y exportación de ocho canales de color. Los nombres de los colores se toman del archivo de valores de medición.
Nota: Al guardar los datos de calidad en Image Control se utilizan los nombres de los colores para la definición de las unidades de impresión. Posiblemente se utilice el mismo nombre del color por medio de un reconocimiento de tono de color automático para distintos tonos de color. En caso necesario puede modificar el nombre (en Image Control).
En una representación es posible visualizar curvas de aumento del valor tonal o líneas características para ocho colores como máximo. Sin embargo, con las franjas de medición de color “Prinect_6S” y “Prinect_6S+” puede controlar el aumento del valor tonal para un máximo de 12 colores. “Prinect_6S” contiene los seis primeros colores definidos, “Prinect_6S+” contiene todos los demás colores. El orden de los colores está orientado en base a la definición de las unidades de impresión en Image Control y allí puede ser reordenado.
Debajo del gráfico hay una representación tabular en forma de tabla que se muestra cuando arrastra hacia arriba la barra horizontal. Al hacer esto se reduce la representación de las curvas (vea Tabla de valores).
La representación de las curvas con las tablas de valores correspondientes puede imprimirse como protocolo (vea Aspectos generales para la impresión).
También puede imprimir o guardar únicamente las curvas, o ampliar o reducir áreas de la representación (vea Menú de contexto).
Estándar del proceso
Activando el campo de selección correspondiente se puede mostrar adicionalmente el rango de tolerancia y/o la curva estándar del estándar del proceso para la representación individual de los cuatro colores primarios cyan, magenta, amarillo y negro. Los tres colores cromáticos primarios (CMY) se pueden representar también en conjunto.
Si se ha seleccionado un estándar de proceso de color especial o de multicolor, en “Representación” se mostrará la entrada “Colores especiales”.
•Estándar del proceso: Visualización del rango de tolerancia para el estándar del proceso actual a través de una superficie verde por encima o por debajo de las curvas de aumento del valor tonal. Lo ideal es que las curvas se encuentren en el centro del rango de tolerancia.
•Curva estándar: Visualización de una curva verde definida para el estándar del proceso si se seleccionan los colores primarios (cyan, magenta, amarillo o negro) por separado o CMY juntos.
Nota: Seleccionando otro estándar de proceso en la función principal “Estándar del proceso” del programa puede reemplazar el estándar del proceso aplicado actualmente.
Curvas de aumento del valor tonal
Se denomina “Aumento del valor tonal” a la ampliación de los puntos de trama debido a la impresión. Debido a esto, una imagen puede aparecer más oscura (más llena) y puede haber desplazamientos del color.
El aumento del valor tonal se calcula normalmente en el margen de los tonos medios a 40% y en el margen de sombras a 80%.
Línea característica de impresión
La “Línea característica de impresión” es una representación gráfica de la relación existente entre los cubrimientos superficiales en porcentaje de trama en la impresión y en la película o en el bloque de datos. La línea característica de impresión ideal tiene una forma rectilínea y asciende con un ángulo de 45°.
La línea característica de la impresión depende del color de impresión, de las cualidades del papel, de la forma de impresión y del modo de trabajo de la máquina de impresión.
Las líneas características de impresión calculadas sirven sólo para las condiciones del proceso que se apliquen. Si la misma aplicación se produce en otra máquina de imprimir o sobre otro soporte de impresión, entonces las líneas características de la impresión también cambiarán.
La densidad y los aumentos de valores tonales basados en ella son índices de medición adecuados para el proceso de cuatro colores, ya que se han definido filtros de color respectivos. El creciente uso de colores especiales, precisamente en la impresión de embalajes, implica cálculos de valores tonales alternativos, también basados solamente en L*a*b*, tal como se describe en el ISO 20654. Ellos muestran entonces una degradación de valores tonales linear.
La tabla de valores se puede mostrar si arrastra hacia arriba la barra horizontal que se encuentra debajo de la representación de las curvas. Al hacer esto se reduce la representación de las curvas. En la tabla de colores siempre se muestran todos los colores, independientemente de la selección de curvas en la lista “Representación”. El área visible se puede desplazar con las barras de desplazamiento.
En la tabla se muestran los siguientes valores (por separado para los cuatro colores primarios):
•el aumento del valor tonal (%)
•la desviación del estándar del proceso (Δ)
Para el resto de colores se muestra el aumento del valor tonal. Se consideran todos los valores de cubrimiento superficial (%) contenidos en la forma de test o en el elemento de control. Los valores no definidos en el estándar del proceso se calculan en base a las curvas.
Con el menú de contexto (normalmente es la tecla derecha del ratón) en las representaciones de curvas puede hacer uso de las siguientes funciones adicionales:
•“Guardar como”: Para guardar gráficos como archivo PNG (*.png, Portable Network Graphics). Este formato es adecuado para la representación en una página Web, soporta una profundidad de color de 24 Bit y utiliza un método de compresión que trabaja sin pérdida de datos.
•“Imprimir”: Abre el diálogo normal para imprimir de Windows con la configuración de página y de impresión para imprimir el gráfico.
•“Acercar”: Para ampliar un área de la curva del gráfico, ya sea en dirección horizontal o vertical, o simétricamente en ambas direcciones.
•“Alejar”: Para reducir un área de la curva del gráfico, ya sea en dirección horizontal o vertical, o simétricamente en ambas direcciones.
•“Escala automática”: Para restablecer las funciones de zoom, ya sea en dirección horizontal o bien en dirección vertical, o simétricamente en ambas direcciones.
