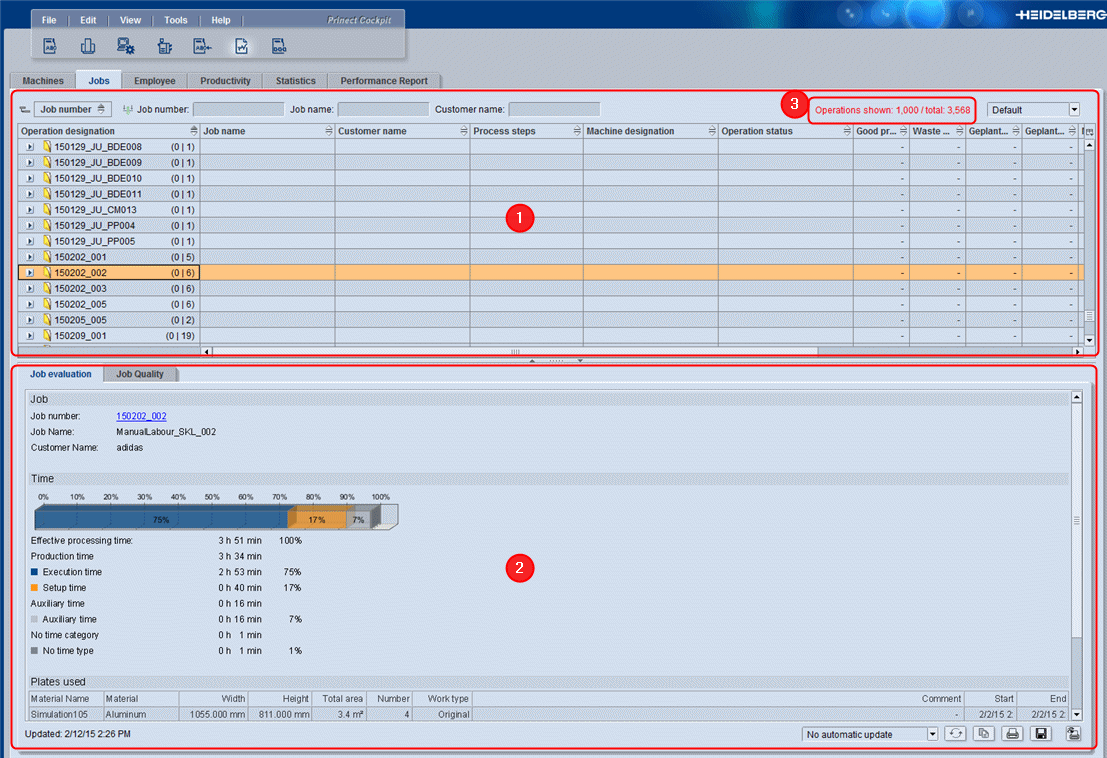

在此活件试图中您可以快速查看活件 (1) 和相关的活件概况以及活件评估 (2)。为了获得快速加载时间，最多显示1000个工序。为了在数据库中获得更多工序，可参阅指示（3）。Analyze Point不获得未处理的工序。
最多显示 1000 个工序（3）
最多可以为您显示最后的 1000 个工序。如果存在 1000 个以上的工序，则在左下方出现一个包含存在的工序总数的提示。如果过滤活件（例如，根据"海德堡"客户的活件），也可以显示未过滤无法显示的活件。
数量差别的彩色标识
前提条件：该功能默认是禁用的。请联络服务技术人员激活该功能。另外，仅当计划数量先前从MIS传输或手动输入计划助理中时，才显示差别。

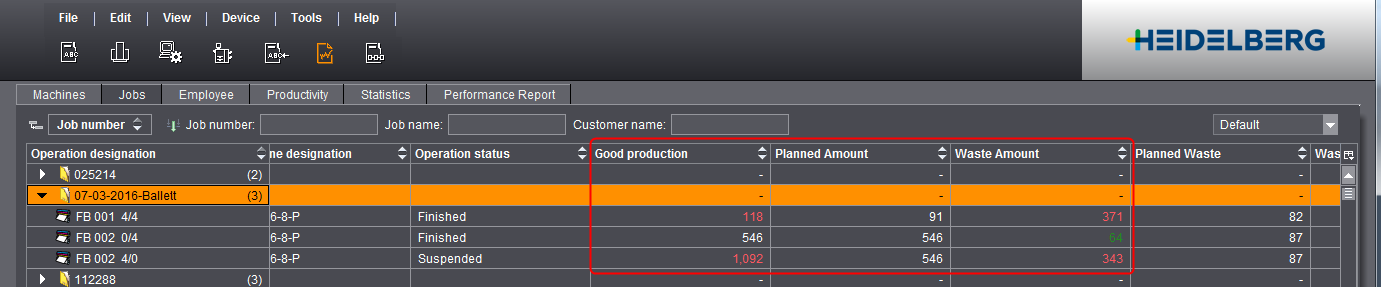

附图为某工序的绿色废品数量。它表示废页数量比计划要少。两个工序在废品数量和合格品数量方面有红色数值。它表示废页和合格印张比计划要多。

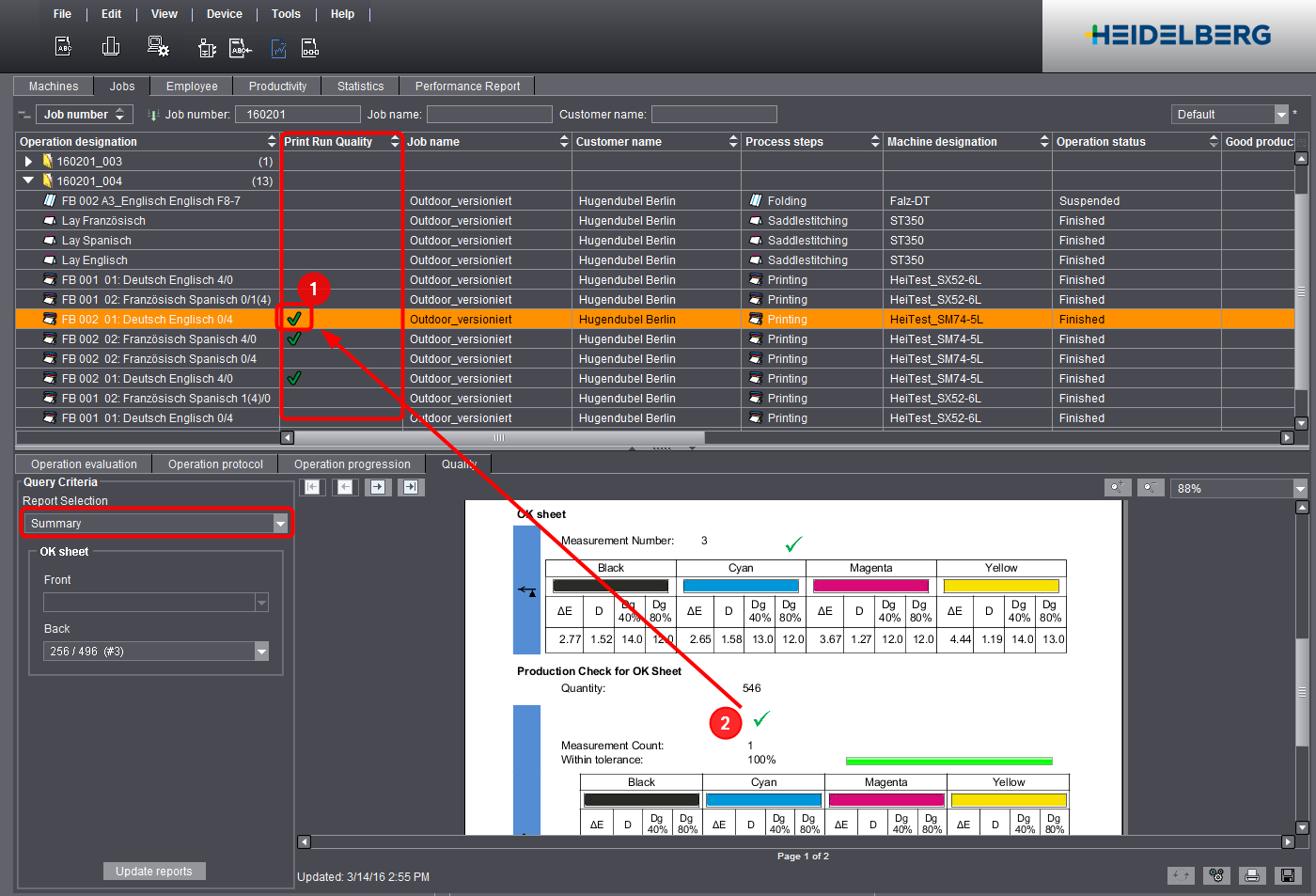

为了快速检查工序的颜色质量，在"印张质量"列中显示续刷监控的状态（1）。其中是指在工序质量"总结"（2）内显示的状态。见工序报告"总结"。

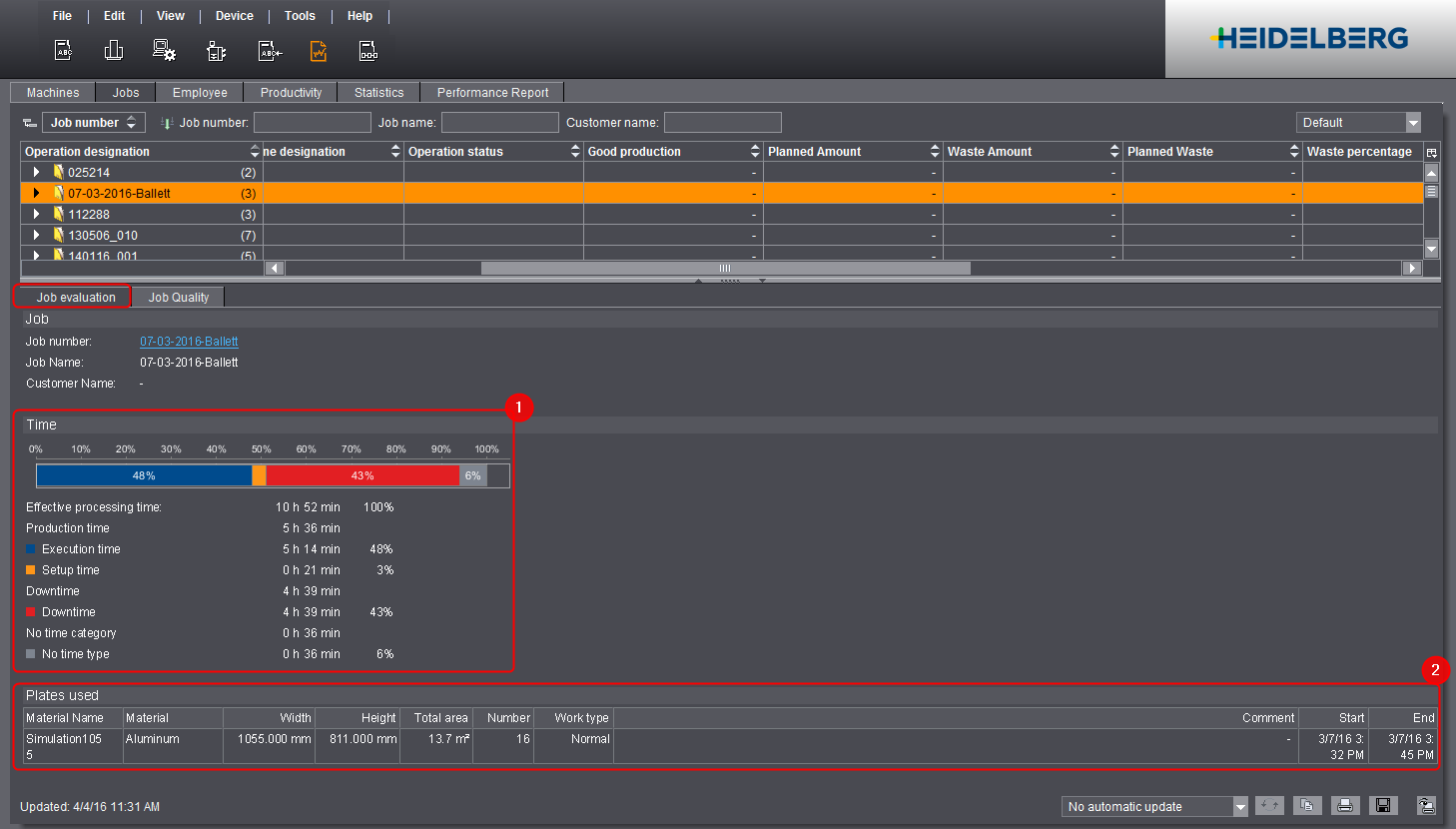

在"活件评估"标签页中显示活件数据（活件编号、活件名称和客户名称）、已标记活件的时间和材料消耗。关于时间的详细说明见时间（4）。
时间（1）
在条形图中以百分比数值显示生产时间。每个生产时间（百分比值）总是对应一个有效处理时间。
有效的处理时间始终为100%（有效工作时间=在机器上加载一道活件工序的所有时间）。条形图下方再次显示生产时间的绝对数值和百分比值。
时间的前言和总结取决于设备配置中时间类别和时间类型的配置。更多内容请参见 时间类别。
根据活件列出材料消耗。包括：
•印版消耗
显示曝光印版的数量。
•耗纸量
经机器的材料消耗消息获得耗纸量。同时，机器上输入的材料编号与计划纸张的产品编号一致。在"打印"工作步骤（见"材料"标签）内可以查找工序计划使用的纸张。如果输入其他产品编号，则该纸张将作为"其他材料消耗"。
•按印张收费
显示已连接数字打印机的按纸张收费的数量。这种计算模式取决于相应机器。
•其他材料消耗
显示未分配给印版、纸张或按纸张收费的其他所有材料。其中也包括在MDS内已知但未分配给活件的纸张。
任务质量功能根据预设的印刷标准向您快速提供所选任务所有印刷过程的印刷质量一览。该报告可用于向客户提供颜色质量的总体结果。
活件质量有下列评价：
•OK 印张与测试仪器的湿色带进行比较，并借助于印刷机标准中的公差值进行评价。
•续刷印张与 OK 印张进行比较，借助于印刷标准中的变量进行评价。
•根据 OK 印张评价和续刷印张评价，活件最终获得一个总质量评价。
为了详细评价所有工序，可以使用工序报告"总结"。更多内容请参见 工序报告"总结"。
提示：预设置的印刷标准可以在分析点的预设置中进行修改。见预设置 － 质量报告。
在显示活件质量方面，适用测量装置的下列软件前提条件：
•Prinect Image Control I：
不支持
•Prinect Image Control II：
自 I13A
•Prinect Axis Control I：
不支持
•Prinect Axis Control II：
自 S12B
•Prinect Inpress Control：
自 S12B
对 Prinect Axis Control II 和 Prinect Inpress Control 附加的前提条件
显示质量报告需要下列前提条件：
•在 Prinect Pressroom Manager/Prinect Integration Manager 上必须为其添加的，每个配有 Prinect Inpress Control / Prinect Axis Control II 的印刷机激活激活读取颜色测量数据选项并定义一个输出目录。
•必须在 Prinect Press Center 控制台上确定颜色测量数据的输出目录。输出目录必须与安装好的印刷机输入目录相同。
对于连接 Prinect Axis Control II 的详细说明参见连接 Prinect Axis Control II。
对于连接 Prinect Inpress Control 的详细说明参见连接 Prinect Image Control。
•在 Prinect Press Center 处，连接了 Prinect Pressroom Manager/Prinect Integration Managers 的 Workplace Interface 必须加载活件。
提示：如果活件由机器的本地存储器加载，就不会有颜色数据发送至分析点。
显示质量报告需要下列前提条件：
•在 Prinect Pressroom Manager/Prinect Integration Manager 上必须装置一个"Prinect Image Control"作为 PPFOut 设备。这里为颜色数据定义输出目录。
•应与 Prinect Image Control 相连的印刷机必须添加至 CDM 中。
•将印刷机连接至 Prinect Image Control 并导入印刷机参数。
•在 Prinect Image Control 处必须为分析点数据定义文件夹。该文件夹必须与颜色数据的输出目录相同，即在布置 PPFOut 设备时布置的。
对于连接 Prinect Image Control 的详细说明参见连接 Prinect Image Control。
颜色报告的保存时间
如果不是因为当前软件版本问题而导致无法显示测量数据，则这些数据有可能已经从分析点中被删除。更多内容请参见 报告的保存时间。
对于"活件质量"和工序报告"总结"、"进程"和"区域分析"适用下列全球预置参数，且该参数会影响显示和评估。
调用该预设置的操作如下：
1.切换到"分析点 > 活件报告"区域。
2.点击"预设置"图标 (1)。
打开对话框"预设置"（2）。
请执行质量报告的全球设置。
"印刷标准"
基于已设定的标准，在质量报告"活件质量"和"总结"中通过湿色值检查OK印张的质量。印刷标准的默认值为"ISO 12647-2 HDM_Default"。
""进程"报告中的参考值"
所选参考值显示在X轴的"渐变"报告中。见报告"流程"。
"在"渐变"和"墨区分析"报告中显示废印张测量"
在该选项已激活的情况下，在报告"渐变"和"墨区分析"中评估合格品产量测量及安装过程期间的测量。
"在"渐变"报告中显示各测量值"
在该选项已激活的情况下，在报告"渐变"报告的最后几页中显示Delta E、密度和色调值增加的单独测量值。
3.点击"OK"确认设置。

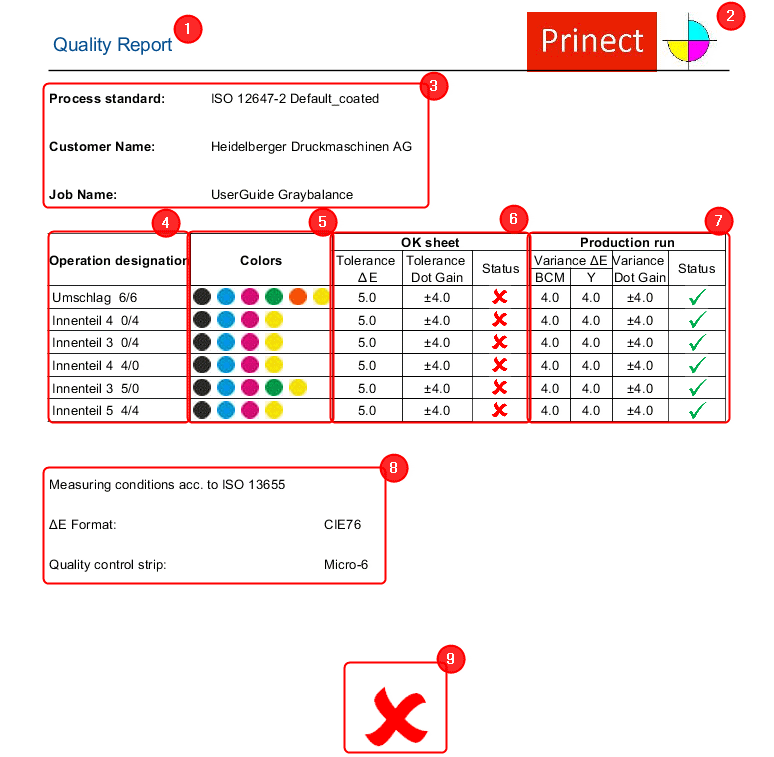

"活件质量"报告
报告标题（1）
所选的标志（2）。参见标志
头数据（3）：
•所选的印刷标准。见预设置 － 质量报告。
•客户名称
•活件名称
工序表：
•工序名称 (4)：
所有工序列表
如果正面印刷和反面印刷分开，那么就要列为两个分开的工序。如果没有颜色测试数据，在"OK 印张"和"续刷"列中就显示"未找到数据"条目。
•颜色 (5)：
工序的颜色
•OK 印张 (6)：
提示：在工序报告"总结"中选择 OK 印张。参见OK 印张
·公差 ΔE：
根据印刷标准针对 OK 印张而许可的公差 ΔE。
·公差 TWZ：
根据印刷标准针对 OK 印张而许可的色调值增加公差。
·状态：
根据状态图标评价 OK 印张，它是否在公差范围内。见状态图标。
•续刷 (7)：
·ΔE 变形 (BCM)：
黑色、青色和品红时 ΔE 变形，根据印刷标准允许用于量产。
·ΔE 变形 (Y)：
根据印刷标准针对合格品产量的 ΔE 变形，黄色。
·状态：
用状态图标评价续刷是否至少 68% 的合格印张在给定的变形内。见状态图标。
提示：给定的公差值和变形值不是真实测量值，而是根据印刷标准允许的偏差。
更多信息 (8)：
•测量条件：
使用的印刷标准
•使用的 ΔE 格式。当前使用"CIE76"标准。
•打印控制条：
墨色测量所用的所有印刷工序打印控制条列表
总体评价 (9)：
|
状态图标 |
说明 |
|---|---|
|
OK 印张 工序质量正常。根据预设置的印刷标准，OK 印张在公差范围内。 续刷 续刷质量正常。工序合格品产量中至少 68% 与 OK 印张相比在公差范围内。 总评 活件质量正常。活件的所有工序在 OK 印张中和续刷中评价正常。 |
|
OK 印张 工序质量不正常。根据预设置的印刷标准 OK 印张不在公差范围内。 续刷 续刷质量不正常。该工序中少于68%的合格品产量，与 OK 印张对比在公差范围内。 总评 活件质量不正常。工序的 OK 印张评价或续刷评价至少一项不正常。 |
|
总评 活件的至少一个工序测量数据不符，或者至少一个工序未印。 |
