Qualidade da operação "Resumo"

A qualidade de operações "Resumo" indica a avaliação da qualidade com referência à operação sele­cionada, em conformidade com o padrão de impressão pré-ajustado. Por um lado, é comparada a folha OK selecionada com o conjunto de cores molhadas do padrão de impressão e avaliado com base na tolerância do padrão de impressão. Por outro lado, são comparadas todas as medições seguintes durante a impressão contínua com a folha OK e avaliado com base na variação do padrão de impressão.

Ao contrário da "Qualidade da encomenda" o relatório "Resumo" apresenta os valores reais medidos.

Nota: Você pode alterar o padrão de impressão pré-ajustado nos pré-ajustes do Analyze Point. Veja Alterar padrão de impressão para relatórios de qualidade.

Condições prévias

Veja Condições prévias.

Critérios de consulta

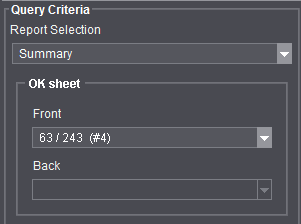

Folha OK

Aqui você seleciona, qual folha de medição é empregada como folhas OK para a avaliação da quali­dade. Caso a operação tenha impressão frente e verso, pode ser selecionada respectivamente uma folha de medição.

A folha OK aqui selecionada tem a seguinte relevância:

•Na "Qualidade da encomenda" e na qualidade de operação "Resumo" a folha OK é avaliada con­forme o padrão de impressão pré-ajustado.

•Na "Qualidade da encomenda" e na qualidade de operação "Resumo" são utilizados para o con­trole de impressão contínua apenas as folhas de medição, que são impressos conforme a folha OK selecionada.

Via Default a seguinte folha de impressão é selecionada como folha OK:

•Com Prinect Axis Control e Prinect Inpress Control vale:
Até Prinect 2017 é selecionada a primeira folha após a ativação do contador das folhas boas. A partir de Prinect 2017 e uma versão Prinect Press Center Version 15B.02 é selecionada a folha de impressão, que o operador definiu no aparelho de medição das cores como folha OK. Se ele não tiver selecionado nenhuma, é automaticamente selecionada a primeira folha após a ativa­ção do contador das folhas boas.

•Para Prinect Image Control vale:
É selecionada a primeira folha após a ativação do contador das folhas boas.

Significado dos valores representados de uma folha OK:

•Primeiro valor:
Quantidade de folhas boas quando da medição.

•Segundo valor:
Quantidade de todas as folhas boas (folhas boas e de maculaturas) quando da medição.

•O valor das agrafas:
Número de medição

Lista de seleção "Padrão de impressão"

Com base no padrão de impressão ajustado, ocorre o controle de qualidade da folha OK com o valor do conjunto de cores molhadas. De modo padrão é selecionado aqui o padrão de impressão dos ajus­tes globais (veja também Alterar padrão de impressão para relatórios de qualidade).

Você pode alterar posteriormente o padrão de impressão para uma operação. Para tanto, selecione o padrão de impressão da lista e clique no botão "Atualizar Reports". O padrão de impressão é apli­cado de imediato na operação selecionada.

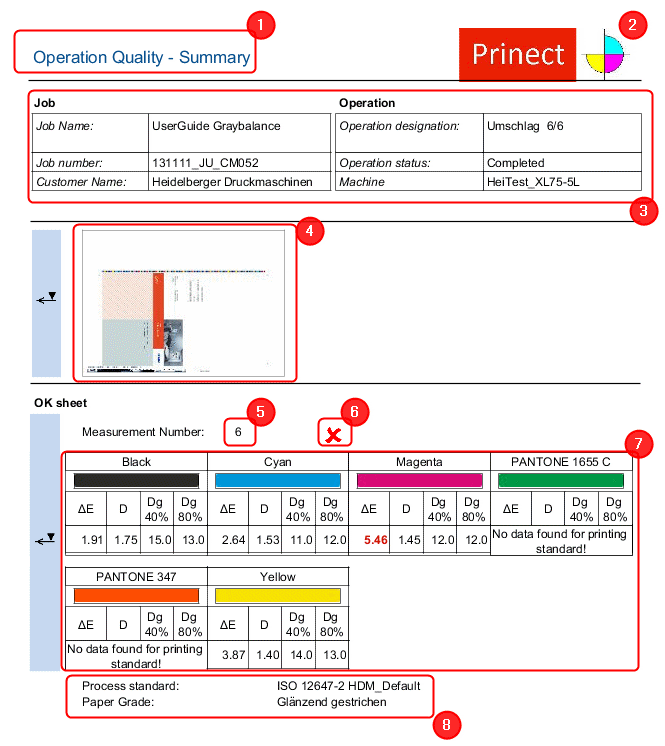

Relatório "Resumo"

Título do relatório (1)

Logotipo, que você selecionou (2). Veja Logotipo.

Dados do cabeçalho (3):

•Informações sobre a encomenda

•Informações sobre o passo de trabalho

Thumbnails para impressão frente e verso

Folha OK:

•Número de medição (5):
Número da folha de medição, utilizado para a avaliação da qualidade. De modo padrão é sele­cionada a primeira folha de medição. Através do critério de consulta "Folha OK" na navegação esquerda você pode selecionar uma outra folha OK, de modo manual.

•Avaliação da folha OK (6):
Avaliação da folha OK com o símbolo status (veja Símbolos status). Para a avaliação a folha OK é comparada com o valor do conjunto de cores molhadas do padrão de impressão.

Nota: Para fins de avaliação só são considerados valores de medição, que constam desta tabela. Se p.ex. não existirem valores de medição para o aumento de valor de tom (risco "-" na linha), a avaliação é automaticamente indicada com "OK".

•Tabela resultados de medição para cada cor (7):
Resultados de medição, Delta E, densidade e aumento nos valores de tom para cada cor da folha OK.

·Valor de medição vermelho
Este valor está fora da tolerância no padrão de impressão selecionado.

·Risco "-" na medição:
Este valor não foi medido pelo operador no aparelho de medição de cor.

·Não foram encontrados dados Lab nas medições!:
O protocolo de medição não contém os valores necessários. Causa: A medição de cor foi efetuada com uma versão software não apoiada. Veja Condições prévias.

·Não foram encontrados dados para padrão de impressão!:
Não há valores para a cor ou para a classe de papel no padrão de impressão.

•Condições de medição (8):
Padrão de impressão utilizado e classe de papel utilizada

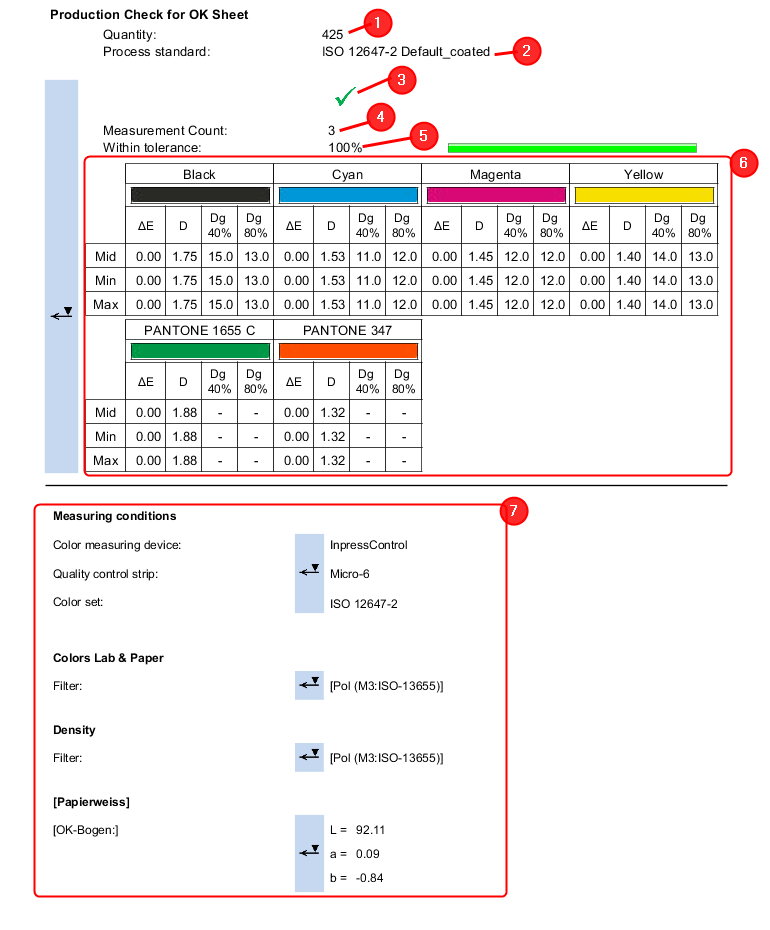

Controle de impressão contínua para a folha OK.

•Tiragem (1):
Quantidade total de folhas boas

•Padrão de processo (2):
Padrão de impressão empregado

•Avaliação da impressão contínua (3):
Avaliação da impressão contínua com o símbolo status (veja Símbolos status). As medições durante a produção boa (contador de folhas boas ligado) são comparadas e avaliadas com a folha OK para fins de avaliação. Para um quadro sinóptico da avaliação de impressão contínua de todas as operações, também é indicado o símbolo de estado na coluna "Qualidade de tiragem". Veja Apresentação da qualidade de edição na vista da encomenda.

Nota: Para fins de avaliação só são considerados valores de medição, que constam desta tabela. Se p.ex. não existirem valores de medição para o aumento de valor de tom (risco "-" na linha), a avaliação é automaticamente indicada com "OK".

•Quantidade de medições (4):
Quantidade de folhas de medição, que devem ser consideradas quando do controle de impres­são contínua. Só são consideradas medições, que foram medidas conforme a folha OK selecio­nada.

•Dentro da tolerância (5):
Proporção das medições, que em comparação com a folha OK conforme o padrão de impressão estão dentro da tolerância. Se pelo menos 68% estiverem dentro da tolerância, a impressão contínua é avaliada com "OK".

•Tabela resultados de medição para cada cor (6):
Média (Mid), mínimo (Min) e máximo (Max) para Delta E (ΔE), densidade (D) e aumento do valor de tom (TWZ) referente a cada cor das medições consideradas.

·Média (Mid)
Valor médio de todos os valores de medição das folhas de impressão medidas

·Mínimo (Min) e máximo (Max)
Valor médio menor, ou ainda, maior de todas as folhas de medição medidas.
Para fins de cálculo, é inicialmente calculado o valor médio de cada folha de medição. O exemplo a seguir exemplifica isso através da densidade:

Neste exemplo, a densidade média da folha de medição 2 (1,63) é o mínimo e a da folha de medição 3 (1,83) é o máximo.

·Valor de medição vermelho
Este valor está fora da tolerância no padrão de impressão selecionado.

·Risco "-" na medição:
Este valor não foi medido pelo operador no aparelho de medição de cor.

·Não foram encontrados dados Lab nas medições!:
O protocolo de medição não contém os valores necessários. Causa: A medição de cor foi efetuada com uma versão software não apoiada. Veja Condições prévias.

·Não foram encontrados dados para padrão de impressão!:
Não há valores para a cor ou para a classe de papel no padrão de impressão.

Condições de medição (7)

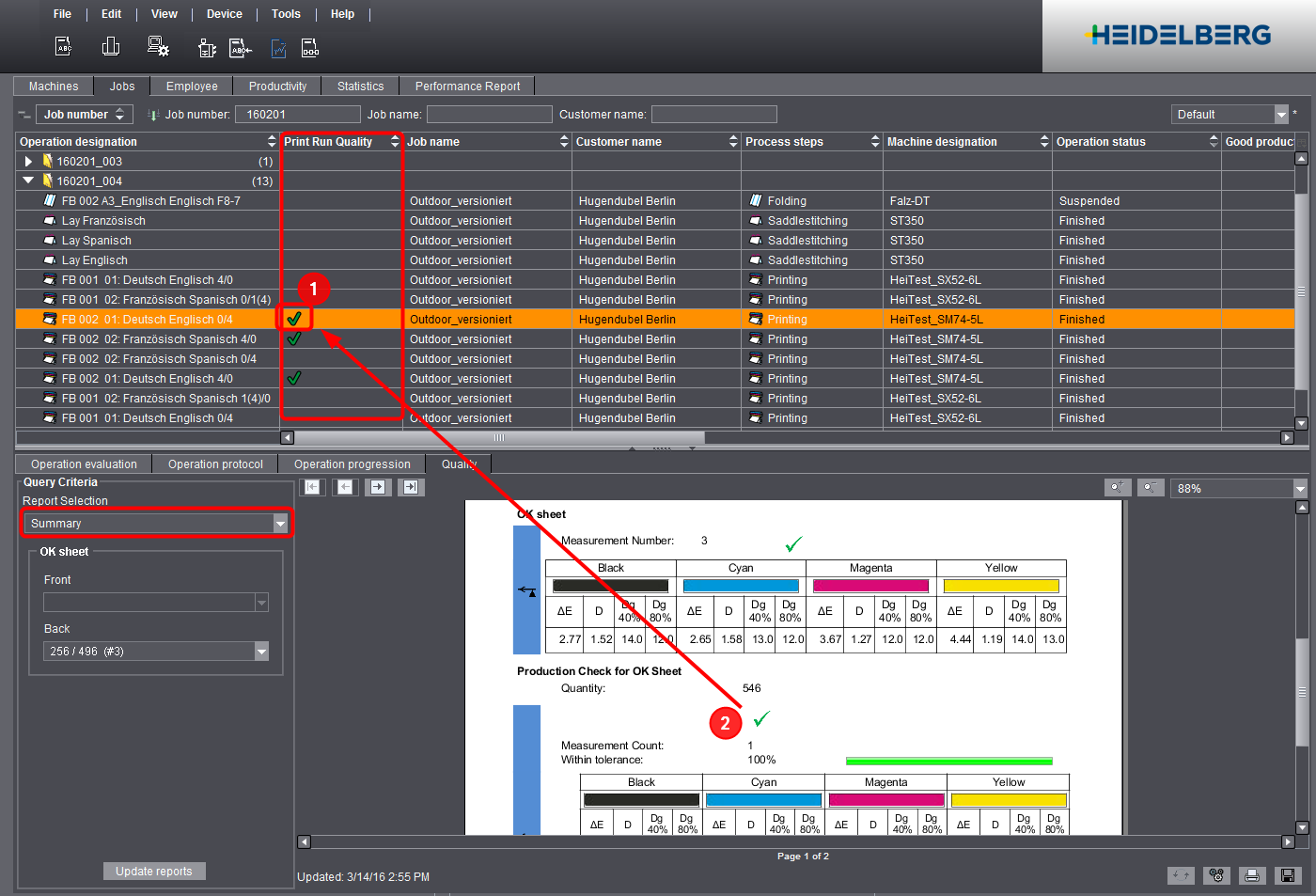

Apresentação da qualidade de edição na vista da encomenda

Para a verificação rápida da qualidade da cor de uma operação, é indicado na coluna "Qualidade de tiragem" o estado do controle da continuação (1). Neste caso trata-se de um estado, que é indicado na qualidade de operação "Resumo".
