Vista de pedido

En la vista del pedido puede ver una vista general rápida acerca de sus pedidos que incluye la eva­luación del pedido respectiva.

Evaluación del pedido

En la pestañeta “Evaluación del pedido” se ve una evaluación del tiempo y del material de todo un pedido. De acuerdo a los pasos de la operación que se hayan ejecutado en el pedido y el grado de integración que tenga su configuración, se representarán diversas informaciones.

Las siguientes informaciones se pueden mostrar en la evaluación del pedido:

Tiempos (diagrama de barras)

El diagrama de barras muestra la relación porcentual de los tiempos de producción. Los diferentes tiempos de producción (valores porcentuales) se refieren siempre al tiempo efectivo de ejecución.

•Tiempo efectivo de procesamiento = suma de todos los tiempos en los que estuvo cargada en una máquina una operación de un pedido.

El tiempo de procesamiento efectivo es siempre 100%. Debajo del diagrama de barras se mues­tran los tiempos de producción absolutos y porcentuales de manera separada.
La división  y recopilación de los tiempos depende de la configuración de las categorías de tiempo y de los tipos de tiempo en la configuración del dispositivo. Vea al respecto Categoría de tiempo.

Tiempos (por operación)

Lista de los tiempos por cada operación. Todos los tiempos se clasifican por tipo de tiempo.

Impresiones

Lista de las impresiones (cantidad buena, cantidad de maculatura y cantidad total) por cada opera­ción.

Impressions (ColorImpressions y BlackImpressions)

“Impressions” significa la cantidad de páginas impresas en la impresión digital. Una “Impression” corresponde a una página impresa de una cara. Se diferencia entre ColorImpressions y BlackImpres­sions: ColorImpressions son todas las Impressions que tienen por lo menos un color. BlackImpres­sions son las Impressions que tienen solo negro.

Consumo de material

El consumo de material se lista en función al pedido. Entre ellos se consideran:

•Planchas gastadas
Muestra la cantidad de planchas expuestas.

•Consumo de papel
El consumo de papel se recopila en la máquina mediante el mensaje de consumo de papel. Para ello, el número de material introducido en la máquina debe coincidir con el número de artículo del papel planificado. En el paso de trabajo “Impresión” se puede ver qué papel está planificado para una operación (vea Pestañeta “Materiales”). Si se introduce otro número de artículo, el papel se recopila como “Otro consumo de material”.

•Otro consumo de material
esta lista muestra todos los demás materiales recopilados que no pueden ser asignados a plan­chas, papel o clics. Se considera, p. ej., el papel que es conocido en el MDS pero no está asig­nado al pedido.

Calidad del pedido

Requisito: La pestañeta se ve solo cuando el pedido seleccionado contiene una operación de impresión.

La calidad del pedido le ofrece un resumen rápido de la calidad de la impresión -en relación al están­dar de impresión- de todas las operaciones de impresión del pedido elegido. Usted puede usar este informe para ofrecer a su cliente una evaluación total de la calidad del color.

La calidad del pedido muestra las siguientes evaluaciones:

•El pliego bueno se compara con el juego de colores húmedos del dispositivo de medición, y se evalúa en base a las tolerancias del estándar de impresión.

•Los pliegos de impresión continua se comparan con el pliego bueno, y se evalúa en base a las varianzas del estándar de impresión.

•El pedido recibe una evaluación de calidad total en base a la evaluación del pliego bueno y a la evaluación del pliego de impresión continua.

El informe de calidad ““Resumen” de la calidad de la operación” suministra evaluaciones detalladas de todas las operaciones. Vea al respecto “Resumen” de la calidad de la operación.

Nota: El estándar de impresión preajustado se puede modificar en las preferencias del Ana­lyze Point. Vea Modificar globalmente el estándar de impresión.

Condiciones previas del software

Para ver la calidad de los pedidos es necesario que el software de los dispositivos de medición cum­pla los siguientes requisitos:

•Prinect Image Control I:
no es compatible

•Prinect Image Control II:
a partir de la versión I13A

•Prinect Axis Control I:
no es compatible

•Prinect Axis Control II:
a partir de la versión S12B

•Prinect Inpress Control:
a partir de S12B

¿Cuánto tiempo se guardan los informes de color?

Si a pesar de tener las versiones de software actuales no se muestran los datos de mediciones es probable que ellos ya hayan sido borrados de Analyze Point. Vea al respecto Tiempo de almacenamiento de los informes.

Informe “Calidad del pedido”

(1) Título del informe

(2) Logotipo que usted ha elegido. Vea Logotipo.

(3) Datos de encabezado:

•Estándar de impresión que usted ha elegido. Vea Modificar globalmente el estándar de impresión.

•Nombre del cliente

•Nombre del pedido

Tabla de operaciones:

•(4) Denominación de la operación:
Lista de todas las operaciones de impresión
Si la impresión de blanco y la retiración están divididas, ellas se mostrarán como dos operacio­nes separadas. Si no hay datos de medición de color, en la columna “Pliego bueno” e “Impre­sión continua” aparece la entrada “¡No se ha encontrado ningún dato!”.

•(5) Colores:
Colorido de la operación

•(6) Pliego bueno:

Nota: El pliego bueno se selecciona en el reporte “Resumen”. Vea Pliego bueno

·Tolerancia ΔE:
Tolerancia Delta E permitida para el pliego bueno según el estándar de impresión.

·Tolerancia TWZ:
Tolerancia del aumento de valor tonal permitida para el pliego bueno según el estándar de impresión.

·Estado:
Evaluación del pliego bueno por medio del símbolo de estado, para verificar si el pliego está o no dentro de la tolerancia. Vea Símbolos de estado.

•(7) Impresión continua:

·Varianza ΔE (BCM):
Varianza Delta E para Black, Cyan y Magenta permitida para la producción buena según el estándar de impresión.

·Varianza ΔE (Y):
Varianza Delta E Yellow permitida para la producción buena según el estándar de impre­sión.

·Estado:
Evaluación de la impresión continua por medio del símbolo de estado, para verificar si por lo menos 68% de los pliegos buenos están o no dentro de la varianza especificada. Vea Símbolos de estado.

Nota: Los valores de tolerancia y de varianza indicados no son los valores reales medidos sino son las diferencias permitidas según el estándar de impresión.

(8) Más información:

•Condiciones de medida:
Estándar de impresión utilizado

•Formato ΔE utilizado. Actualmente se utiliza el estándar “CIE76”.

•Franjas de control de la impresión:
Lista de todas las franjas de control de la impresión -utilizadas para la medición de color- de todas las operaciones de impresión.

(9) Evaluación total: Indica la calidad de todo el pedido. Vea la siguiente tabla en “Evaluación total”.

Símbolos de estado

Símbolo de estado	Explicación
	Pliego bueno La calidad de la operación está OK. El pliego bueno está dentro la tolerancia según el estándar de impresión preajustado. Impresión continua La calidad de la impresión continua está OK. Por lo menos 68% de la producción buena de la operación está dentro de la tolerancia en comparación al pliego bueno. Evaluación total La calidad del pedido está OK. Todas las operaciones del pedido están OK, tanto en la evaluación del pliego bueno así como en la evaluación de la impresión continua.
	Pliego bueno La calidad de la operación no está OK. El pliego bueno no está den­tro de la tolerancia según el estándar de impresión preajustado. Impresión continua La calidad de la impresión continua no está OK. Menos del 68% de la producción buena de la operación está dentro de la tolerancia en comparación a los pliegos buenos. Evaluación total La calidad del pedido no está OK. Por lo menos una evaluación de pliego bueno o una evaluación de impresión continua de una opera­ción no está OK.
	Evaluación total Por lo menos una operación del pedido no tiene datos de medición adecuados o por lo menos una operación aún no ha sido impresa.

Modificar globalmente el estándar de impresión

La evaluación de los datos de medición del color en Analyze Point se realiza según un estándar de impresión ajustado globalmente. Este estándar de impresión se aplica tan pronto como se reciban los datos de calidad para una operación. De fábrica viene ajustado el estándar “ISO 12647-2 HDM_De­fault”. Este se puede modificar en las preferencias. Vea Preferencias en Analyze Point.

Modificar estándar de impresión para una operación individual

La evaluación de los datos de medición del color se realiza primero para todas las operaciones según el estándar de impresión ajustado globalmente. No obstante, a veces ocurre que los datos de medi­ción de color de una operación deben ser evaluados en base a otro estándar de impresión (p. ej. cuando un cliente tiene su propio estándar de impresión). En este caso, en Analyze Point se puede modificar el estándar de impresión para esta operación.

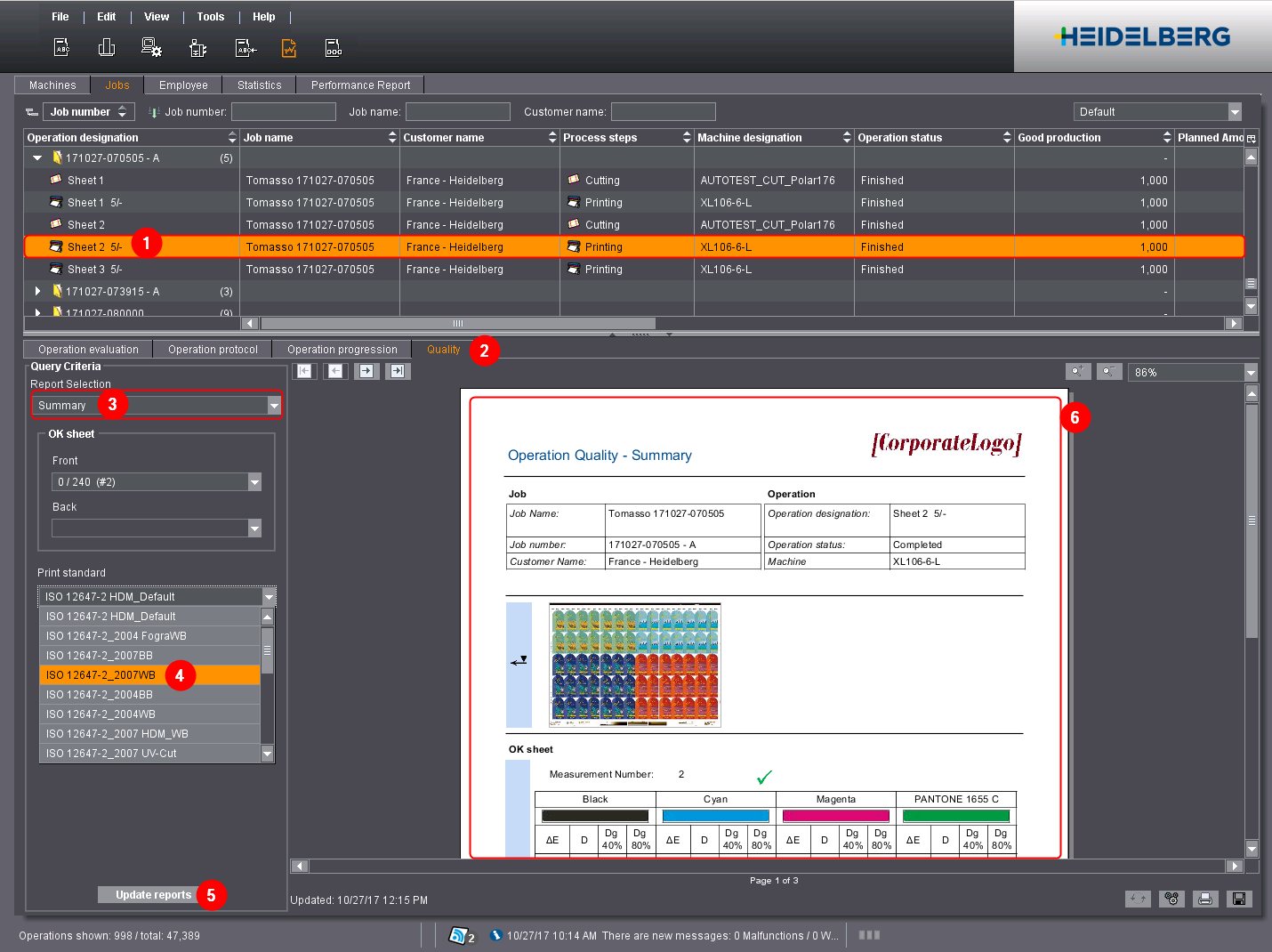

Para modificar el estándar de impresión para una sola operación proceda de la siguiente manera:

1.Seleccione la operación para la que desea modificar el estándar de impresión (1).

2.Cambie a la pestañeta “Calidad” (2).

3.Seleccione el informe “Resumen” (3).

4.En la lista de selección “Estándar de impresión” elija el estándar de impresión que desea utili­zar para la operación (4).

5.Haga clic en “Actualizar informes” (5).

El informe se va a actualizar (6). La evaluación de los datos de medición del color se realiza ahora según el nuevo estándar de impresión seleccionado.
