Onglet « Configuration des repères d’impression » pour les presses Primefire 106
Remarque : La configuration des repères d’impression dépend du type de machine pour lequel la séquence PagePrint sélectionnée a été configurée : Voir aussi :
·Onglet « Configuration des repères d’impression » pour les presses Labelfire 340.
Les options disponibles concernant les repères sont adaptées à la Primefire 106, ce qui explique que seuls les types de repères « Bande PQC » et « Texte d’info » soient proposés.

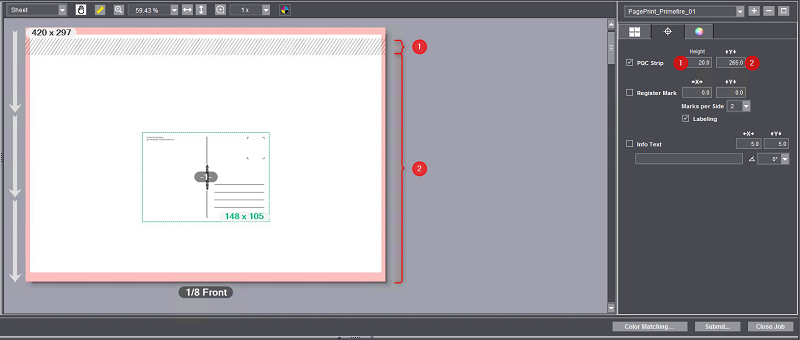

Repère du type « Bande PQC »
Les bandes PQC (Print Quality Control) sont des marques de contrôle de qualité spéciales servant à détecter les buses qui n’impriment pas (le cas échéant). En général, ces marques sont automatiquement positionnées sur le bord arrière de la feuille, dans la zone imprimable. Toutefois, pour certaines applications, il peut être nécessaire de modifier manuellement la position de cette bande PQC. Vous pouvez le faire dans les champs « Hauteur » et « Y ».
Hauteur
Hauteur de la bande en mm (1).
Y
Distance entre le bord avant de la feuille et la marge inférieure de la bande (2).

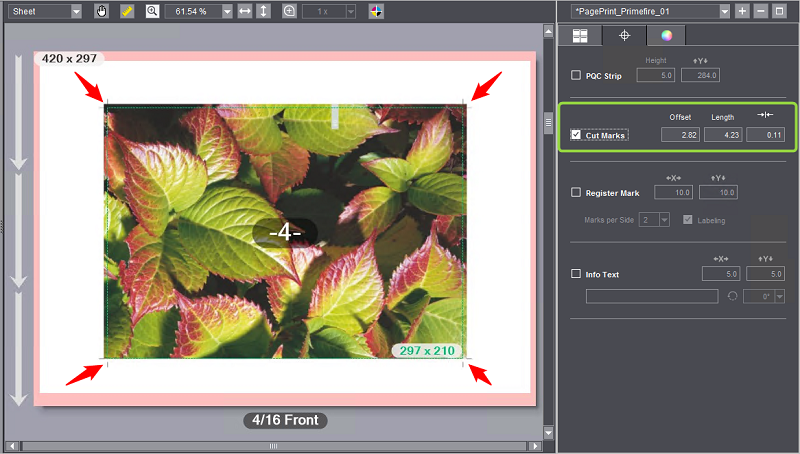

Repère du type « Traits de coupe »
Cette option sert à activer la sortie des traits de coupe. Ces traits de coupe peuvent être paramétrés de la manière suivante :
•Décalage : le décalage définit l’espace entre les lignes de repère et le sommet de la zone de rognage dans le sens horizontal et vertical.
•Longueur : définit la longueur des lignes de repère.
•->|<- : définit l’épaisseur des lignes de repère.

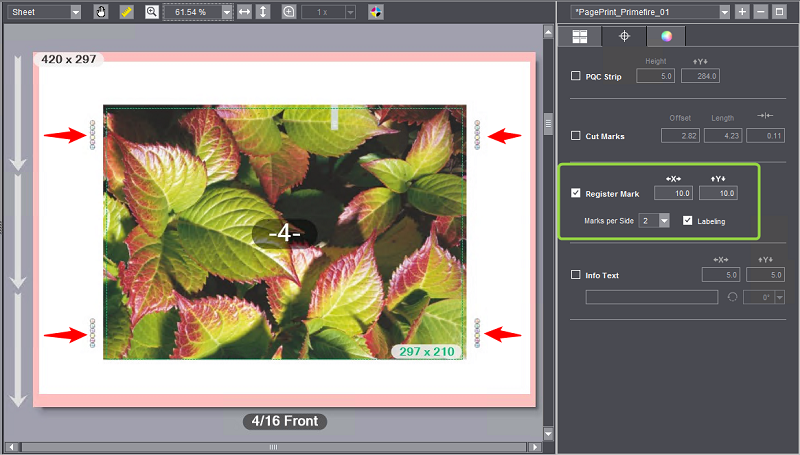

Repère du type « Croix de repérage »
Les croix de repérage pour les presses Primefire sont constituées de croix de différentes couleurs entourées chacune d’un cercle noir. Ces croix sont positionnées sur le côté du sujet, soit en haut à gauche et en bas à droite, soit à gauche et à droite.
Position
Les valeurs « X » et « Y » permettent de définir la distance des croix de repérage par rapport au sujet, dans le sens horizontal et vertical.
Dans le champ « Repères par page », indiquez le nombre de croix de repérage souhaitées sur le côté droit et le côté gauche du substrat. Il est possible de sortir au maximum 2 croix de repérage par page. Sur notre exemple, il y a 2 repères par page :
Lettrage
Si vous le souhaitez vous pouvez activer le marquage des repères.
Repère du type « Texte d’info »
Cette option vous permet de définir des repères textes spéciaux. Pour cela, il vous suffit d’entrer le texte souhaité dans la zone de saisie. Vous pouvez par ex. entrer des informations concernant des options de sortie spéciales ou des remarques concernant la finition.
Dans les champs « X » et « Y », spécifiez la position du repère par rapport au point de référence situé dans le coin inférieur gauche du sujet.
Dans la liste déroulante de l’angle de rotation, spécifiez l’orientation du repère. L’angle de rotation s’entend en sens horaire. Une rotation de 90° génère un texte inscrit à la verticale, de haut en bas. Une rotation de 270° génère un texte inscrit à la verticale, de bas en haut.
Dans le graphique ci-dessous, l’exemple 1 comporte un texte d’info vertical et l’exemple 2 un texte d’info vertical.
