En production, les feuilles imprimées sont disposées sur des palettes dans l’attente des processus subséquents (tels que coupe, pliage ou autres processus externes). Afin de permettre l’identification sans failles de ces palettes, elles sont munies de fiches, appelées fiches de palette.
Grâce à la fonction « Créer une fiche de palette », la fiche de palette peut être générée de manière semi-automatique. Ceci signifie qu’après un déclenchement manuel (message SDE) à la machine à imprimer, toutes les informations requises pour les processus subséquents sont enregistrées automatiquement. Suite à cela, la fiche palette est sortie sur une imprimante.
•Quelles données relatives à la commande sont imprimées ?
•Configuration pour la sortie de la fiche de palette
•Imprimer la fiche de palette sur le Prinect Press Center
•Imprimer une fiche de palette sur le Data Terminal
Certaines conditions préalables doivent être remplies pour que vous puissiez utiliser la fonction « Imprimer fiche palette » sur la machine.
•Une base de données doit être installée sur le serveur Prinect.
•Lorsque vous configurez une machine dans le CDM, vous devez sélectionner l’un des modes de connexion suivants : « directe avec la machine », « Data Terminal », « Data Terminal avec boîte de comptage » ou « Data Terminal avec machine ».
Quelles données relatives à la commande sont imprimées ?
Fiche de palette pour presses à feuilles sans InsertStar
Les données imprimées dépendent directement du modèle de fiche choisi. Les modèles de document d’accompagnement portant la dénomination « Classic » contiennent moins d’informations que les modèles n’ayant pas cette dénomination.
Le tableau ci-après vous indique les données figurant sur les différents modèles :
|
Données de la commande |
Modèles |
Modèles |
|---|---|---|
|
Logo •Logo que vous avez assigné à la fiche de palette. Voir Editer un modèle de document d’accompagnement. |
oui |
oui |
|
Aperçu |
oui |
oui |
|
Numéro de commande |
oui |
oui |
|
N° de commande sous forme de code-barres |
oui |
oui |
|
Nom de la commande |
oui |
oui |
|
Feuille d’impression •Nom de la feuille |
oui |
oui |
|
Client |
oui |
oui |
|
N° de palette avec nombre de feuilles se trouvant sur la palette. |
oui |
oui |
|
Adresse de livraison •Une adresse de livraison n’est imprimée que si celle-ci a été fournie par le Management Information System, dans les données de la commande. |
oui |
oui |
|
Quantité à livrer •Quantité de produit à livrer |
oui |
oui |
|
Tirage •Tirage nécessaire, gâche comprise |
oui |
oui |
|
La date et l’heure d’impression de la fiche de palette. |
oui |
oui |
|
Commentaire •Commentaires/annotations saisi(e)s sur la machine par le conducteur de cette dernière lors de la réalisation de la fiche de palette. |
oui |
oui |
|
Machine à partir de laquelle la fiche de palette a été imprimée |
oui |
- |
|
Conducteur de la machine ayant sorti la fiche de palette |
oui |
- |
|
Versions (dans la mesure où il s’agit d’une commande versionnée) |
oui |
- |
|
Date d’échéance |
oui |
- |
|
Opération à suivre (si information disponible) |
oui |
- |
|
Machine prévue pour exécuter l’opération à suivre (si information disponible) |
oui |
- |
|
Quantité prévue (si information disponible) •Quantité prévue devant être disponible pour l’opération à suivre. Elle comprend la quantité de bonnes feuilles et la gâche |
oui |
- |
Fiche de palette pour presses à feuilles avec InsertStar
Condition requise : L’utilisation des informations de pavillonneur figurant sur la fiche de palette n’est disponible qu’à partir de la version S14A de Press Center. Lors de la configuration de la presse à feuilles sur le CDM, veillez à choisir la bonne version de machine. Voir Configuration générale supplémentaire pour les appareils de la classe « Machine à imprimer à feuilles ».
Pour les presses à feuilles avec pavillonneur InsertStar d’Heidelberg intégré, vous disposez de modèles de fiches de palette contenant des informations supplémentaires. InsertStar combine une fonction de comptage pour le tirage et une fonction de marquage pour les macules. Les fiches de palette pour InsertStar comportent des informations destinées au façonnage telles que la liste des feuilles contenant des erreurs de rectification.
Pour les presses à feuilles avec InsertStar, vous disposez au total de quatre modèles : deux pour Prinect Inspection Control (PIC) et deux pour Prinect Inspection Control 2 (PIC2). A la différence de PIC2, PIC peut transférer les poses défectueuses et les inscrire sur la fiche de palette.
La différence entre les modèles Classic et non Classic réside dans le fait que les modèles non Classic fournissent davantage d’informations telles que la machine prévue et l’opération à suivre.

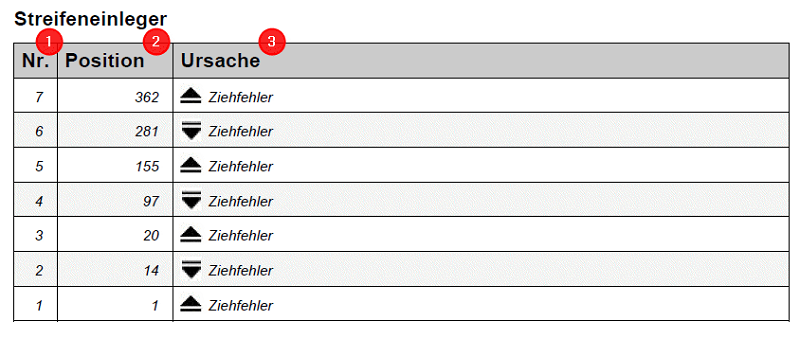

Exemple de fiche de palette pour la fonction de marquage
N° (1)
Indique le numéro de la bande. n°1 correspond à la première bande qui a été insérée. Elle se situe au plus bas dans la palette.
Position (2)
Indique le numéro de feuille pour un événement. Position 1 correspond à la feuille située au bas de la palette.
Cause (3)
Indique le motif pour lequel la bande a été insérée (par ex. erreur de rectification).
|
Pictogramme |
Signification |
|---|---|
|
Bande initiale pour signaler un défaut Ce pictogramme indique - avec l’information de position - à partir de quelle feuille le défaut commence. Grâce à la bande insérée dans la palette, le conducteur de la machine peut savoir à partir de quel endroit et jusqu’où (bande finale) les feuilles présentent un défaut. |
|
Bande finale pour signaler un défaut Ce pictogramme indique - avec l’information de position - où se termine le défaut constaté. Grâce à la bande insérée dans la palette, le conducteur de la machine peut savoir jusqu’où les feuilles présentent un défaut. Toutes les feuilles situées entre la bande initiale et la bande finale sont par conséquent défectueuses. |
|
Bande intermédiaire pour signaler un défaut Ce pictogramme indique - avec l’information de position - à quel endroit de la palette une bande intermédiaire a été insérée. La bande intermédiaire s’insère entre la bande initiale et la bande finale, lorsqu’un certain nombre de feuilles défectueuses a été atteint. Ce nombre est à configurer au préalable dans Prinect Press Center. |
Configuration pour la sortie de la fiche de palette
1.Une imprimante Windows (imprimante A4 uniquement) doit être configurée sur le serveur Prinect (Configurer une imprimante Windows sur le serveur Prinect).
2.Au besoin, un nouveau logo peut être défini pour le modèle par défaut (Editer un modèle de document d’accompagnement).
3.Le périphérique doit avoir été configuré dans le CDM (Connecter des machines)
Pour la « fiche de palette InsertStar », veillez à définir correctement la version du Prinect Press Center. Voir Fiche de palette pour presses à feuilles avec InsertStar.
4.Un modèle de fiche de palette doit être assigné au périphérique concerné (Assigner un modèle de document d’accompagnement/de fiche journalière à un périphérique).
5.L’impression automatique d’une fiche de palette peut être désactivée dans le cas d’un changeur automatique de palette. Voir Désactiver l’impression automatique des fiches de palette dans le cas d’un changement de palette.
6.Pour la fiche de palette avec informations supplémentaires pour l’InsertStar, la fonction de comptage ou la fonction de marquage de l’InsertStar doit être activée sur le Prinect Press Center. A cet effet, veuillez vous reporter au mode d’emploi de votre Prinect Press Center.
Configurer une imprimante Windows sur le serveur Prinect
L’imprimante doit être installée sur l’ordinateur de votre serveur Prinect.
Nous vous conseillons de choisir une imprimante située à proximité de la presse pour laquelle la fiche de palette devra être imprimée.
Remarque : Pour configurer l’imprimante sur le serveur Prinect, vous devez avoir ouvert votre session en tant qu’utilisateur « prinect ».
Procédure :
1.Sur votre serveur Prinect, cliquez sur le bouton « Démarrer » puis choisissez « Périphériques et imprimantes > Ajouter une imprimante ».

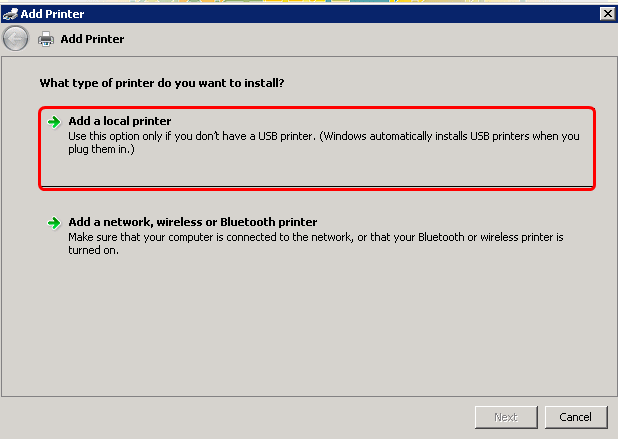

2.Choisissez l’option « Ajouter une imprimante locale ».

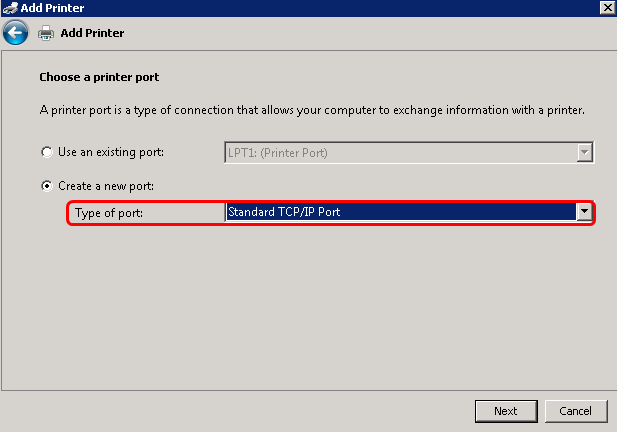

3.Choisissez comme type de connexion : « Standard TCP/IP Port ».
4.Cliquez sur « Suivant ».

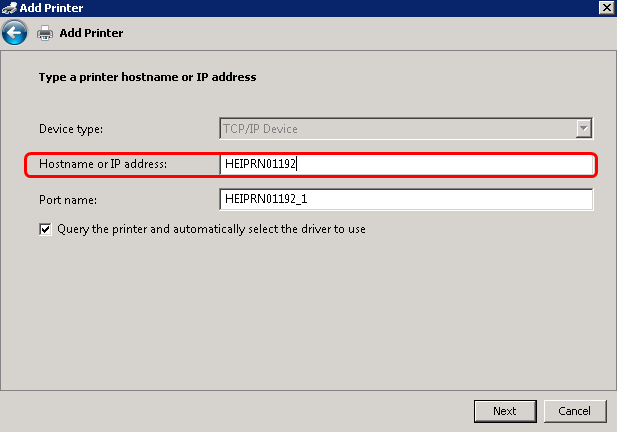

5.Entrez le nom d’hôte ou l’adresse IP de l’imprimante.
6.Cliquez sur « Suivant ».

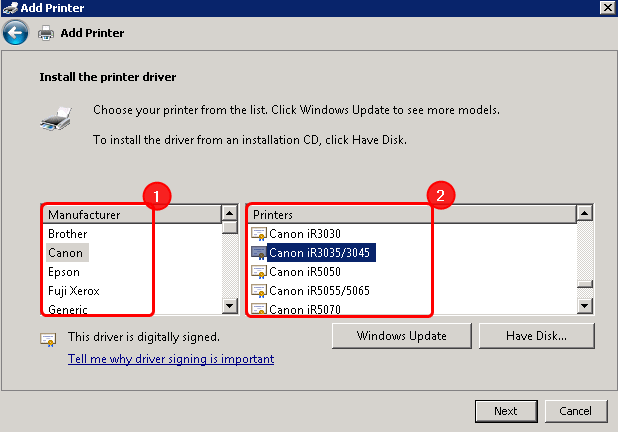

7.Sélectionnez la marque (1) puis le modèle de votre imprimante (2).
Si le pilote n’apparaît pas dans la liste, contactez le fabricant de votre imprimante ou téléchargez le pilote requis depuis le site internet du fabricant.
8.Cliquez sur « Suivant ».

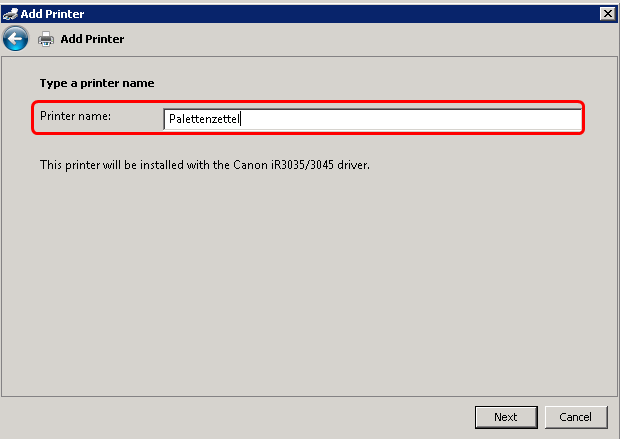

9.Donnez un nom à l’imprimante. Ce nom apparaîtra plus tard sur votre Prinect Cockpit dans la liste de sélection de l’assistant Périphérique, lors de la configuration d’une machine à imprimer.
10.Cliquez sur « Suivant ».

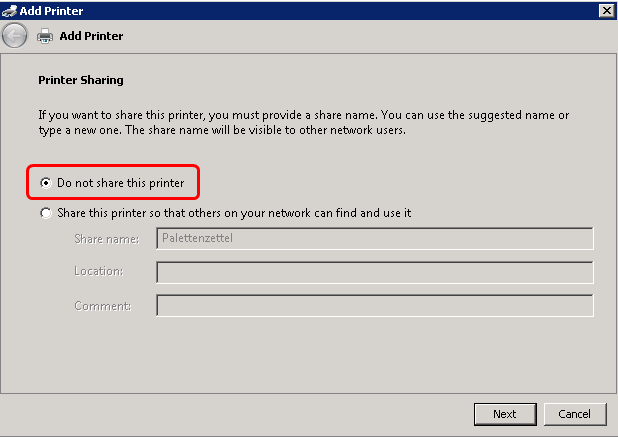

11.Sélectionnez l’option « Ne pas partager cette imprimante ».
12.Cliquez sur « Suivant ».

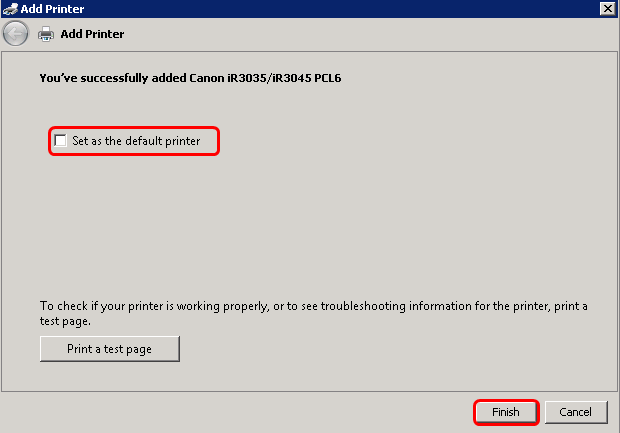

13.Le cas échéant, définissez cette imprimante comme imprimante par défaut.
14.Cliquez sur « Terminer ».
15.L’imprimante est maintenant disponible sur votre système Prinect. Si l’imprimante ne figure pas dans votre liste d’imprimantes, redémarrez au besoin les « Prinect Services » avec le Supervisor, et vérifiez les autorisations pour l’imprimante en question.
16.Pour vérifier les autorisations, dans le Panneau de configuration Windows, choisissez « Périphériques et imprimantes » puis sélectionnez l’imprimante que vous venez de configurer. Dans le menu contextuel, sélectionnez ensuite la commande « Propriétés de l’imprimante ».

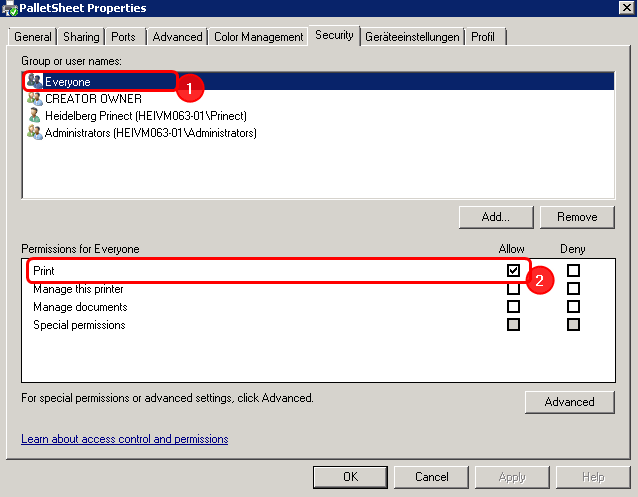

17.Dans l’onglet « Sécurité », l’action « Imprimer » (2) doit être autorisée pour le groupe « Tout le monde » (1).
Désactiver l’impression automatique des fiches de palette dans le cas d’un changement de palette
Lorsqu’un changeur automatique de palette est employé, une fiche de palette est systématiquement imprimée à chaque changement de palette. Cette impression n’est pas toujours utile et peut donc être désactivée.
Pour ce faire, procédez comme ceci :
1.Allez dans « Administration > Système ».
2.Dans la liste de gauche, sélectionnez le serveur Prinect.
3.Sur la droite, faites défiler jusqu’à la zone « Gestionnaire central des périphériques ».
4.Cliquez sur le bouton « Propriétés ».
5.Décochez l’option « Imprimer automatiquement la fiche de palette après chaque changement de palette ».
Ainsi, les fiches de palette ne seront plus automatiquement imprimées après chaque changement de palette. L’impression de la fiche de palette s’effectuera désormais manuellement par le biais d’un message SDE.
Imprimer la fiche de palette sur le Prinect Press Center
Pour que le message SDE manuel « Imprimer fiche palette » s’affiche sur la presse concernée, vous devez effectuer une synchronisation entre le Master Data Store (MDS) et les machines à imprimer du Prinect Press Center. La procédure est expliquée sous Synchronisation de la configuration SDE avec la presse.
Une fois la synchronisation de la configuration SDE terminée, vous pouvez charger une commande sur le Prinect Press Center et imprimer une fiche de palette. Voici la procédure standard :
1.Sur votre Prinect Press Center, ouvrez le menu « Saisie des données d’exploitation » (1).
2.Déclarez un opérateur (2).
3.Basculez ensuite dans le menu « Commande » (3).

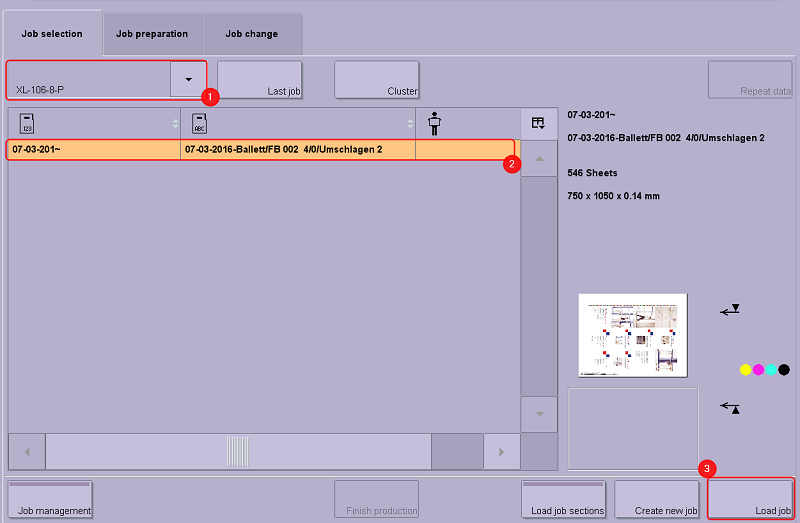

1.Sélectionnez la mémoire de données de votre presse (1).
2.Sélectionnez la commande que vous souhaitez imprimer (2).
3.Chargez-la (3).
4.Cliquez sur le bouton « Libérer la commande » puis lancez l’impression en cliquant sur le bouton suivant.

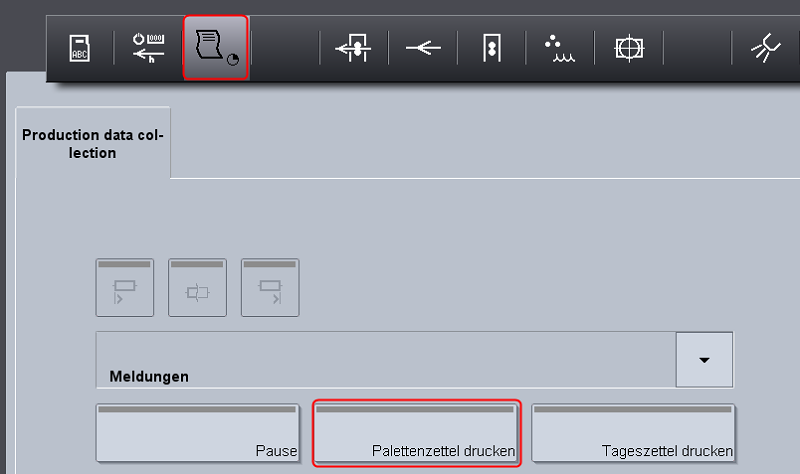

5.Avec le lancement de l’impression, vous pouvez maintenant déclencher l’opération (message SDE) « Imprimer fiche palette » (2) via la saisie des données d’exploitation (1).
La fiche de palette s’imprime alors sur l’imprimante préalablement sélectionnée.
6.Retirez la palette de la réception et posez la fiche de palette imprimée sur la palette.
7.Engagez une nouvelle palette dans la réception et poursuivez le travail d’impression.
Imprimer une fiche de palette sur le Data Terminal
Pour que le message SDE manuel « Imprimer fiche palette » s’affiche sur la presse concernée, vous devez sélectionner le poste de travail (presse) correspondant dans le Data Terminal.

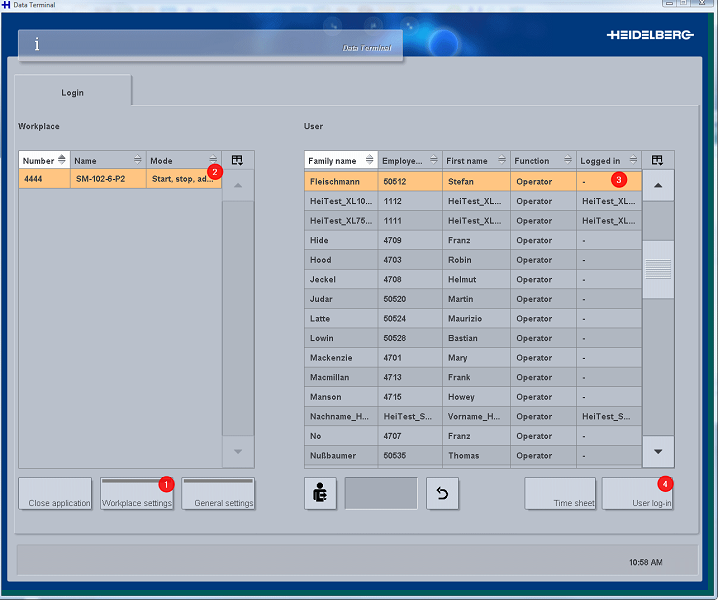

1.Démarrez le Data Terminal puis cliquez sur le bouton « Réglage des postes de travail » pour sélectionner la machine à imprimer sur laquelle vous souhaitez imprimer la fiche de palette (1).
Suite à cela, la machine à imprimer apparaîtra dans la liste des postes de travail (2).
2.Sélectionnez le poste de travail (2) et, dans la liste des utilisateurs, sélectionnez l’opérateur de la machine (3).
3.Déclarez l’opérateur (4).
4.La fenêtre « Choix d’une commande » apparaît. Sélectionnez-y une commande.
5.Vous accédez ainsi à la saisie des données d’exploitation.

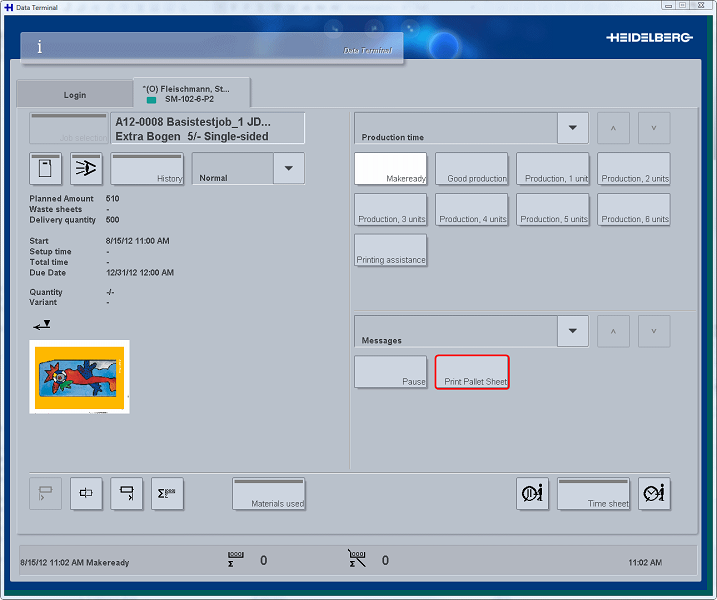

6.Dans la saisie des données d’exploitation, vous avez maintenant la possibilité d’imprimer une fiche de palette.
La fiche de palette s’imprime alors sur l’imprimante préalablement sélectionnée.
