Analyse chronologique

Tutoriel vidéo : Cette vidéo vous explique comment réaliser correctement la saisie des temps sur Prinect Press Center :
Analyze Point - enregistrement et représentation des temps

L’analyse chronologique vous fournit un rapport vous permettant d’évaluer les processus de votre entreprise. Ce rapport vous fournit une représentation exhaustive de tous les temps de vos machines. Vous pouvez ainsi suivre précisément les périodes d’arrêt de vos machine et, le cas échéant, prendre des mesures correctives adaptées.

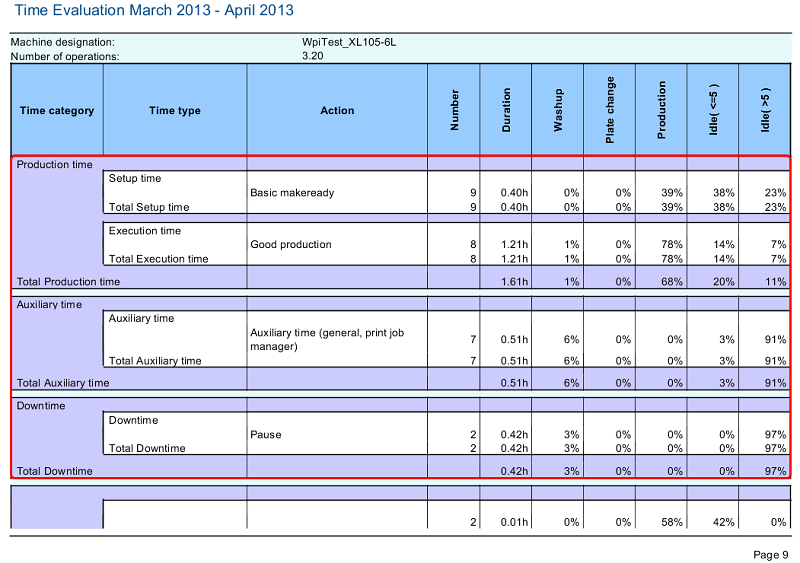

L’illustration ci-après montre un exemple d’analyse chronologique. Notez que la configuration pré­sentée peut être différente de celle de votre entreprise.

Relation entre catégories de temps, types de temps, séquences opératoires et opérations

Pour obtenir une analyse chronologique pertinente, en plus d’une configuration correcte, il faut impé­rativement que votre atelier applique une méthode de travail rigoureuse. Cela signifie que tous les temps doivent être correctement indiqués par l’opérateur (p. ex. activer le compteur de bonnes feuilles, presser manuellement sur le bouton SDE, terminer l’opération). Pour vous permettre de mieux comprendre la manière dont est transcrite la saisie des différentes périodes de la machine, nous allons vous expliquer ci-après la relation entre les différents composants.

Au niveau de la machine, les opérations sont déclarées soit manuellement par l’opérateur, soit auto­matiquement par les opérations de la machine (messages SDE) (p. ex. démarrage de la mise en route de base, démarrage de la production des bonnes feuilles).

Les intervalles entre les opérations sont transcrits en séquences opératoires. Lorsqu’une opération est déclarée, une nouvelle séquence opératoire commence. Cette séquence opératoire se terminera dès que l’opération suivante aura été déclarée sur la machine. Exception : les opérations auxquelles aucune séquence opératoire n’est assignée. Cela concerne généralement les opérations automa­tiques. Dans ce cas, le temps écoulé depuis le déclenchement de l’opération sera additionné au temps de la séquence opératoire précédente.

Les séquences opératoires pourront être consultées ultérieurement dans la fiche journalière de l’opé­rateur, elles permettront de connaître la longueur des différentes activités (voir Collaborateurs).

Pour l’analyse chronologique, les séquences opératoires sont assignées à un type et une catégorie de temps (cette répartition est valable dans Analyze Point partout où des temps sont analysés, p. ex. dans l’analyse machine, l’évaluation de l’opération, etc.). Cela permet d’obtenir des temps productifs et non productifs, et sera utile pour obtenir une évaluation des processus industriel sur une plus longue période.

Lorsque l’on considère cette transcription des temps de la machine et l’analyse de ces temps, il paraît définitivement clair qu’il faut impérativement que les différents temps de la machine soient signalés correctement et avec précision (activer le compteur de bonnes feuilles, presser sur le bouton SDE, terminer une opération, etc.). C’est la condition sine qua non pour obtenir une analyse chronologique pertinente dans Analyze Point. Si les différents temps sont signalés trop tard ou ne sont pas du tout signalés, le rapport sera totalement inexploitable.

Explication des différentes catégories et types de temps

Voici la signification des catégories et types de temps. Nous ne parlerons que des temps préconfigu­rés. Cette configuration s’appuie sur les directives du Bundesverband Druck & Medien.

Voici la liste des types de temps, catégories de temps et séquences opératoires préconfigurés par défaut :

Temps de production

Le temps de production est le temps passé en rapport direct avec la production des commandes dues. Tous les temps passés sont des temps productifs. On fera la différence entre le temps de mise en route, le temps d’exécution et les autres temps de production.

•Temps de mise en route

Le temps de préparation est le temps nécessaire à la mise en route de la ligne de production afin de pouvoir réaliser la commande.

•Temps d’exécution

Le temps d’exécution est le temps nécessaire à la fabrication du produit.

•Autres temps de production

Les autres temps de production ne sont ni des temps de mise en route, ni des temps d’exécution mais peuvent être directement assignés à une commande. En font notamment partie : les temps de séchage ou d’attente d’un client.

Les temps d’attente sont comptabilisés comme « autres temps de production » s’ils sont dus au client.

Temps auxiliaire

Le temps auxiliaire est le temps passé à la mise en œuvre et au maintien de la disponibilité opéra­tionnelle de la machine. Ce temps n’est pas en relation directe avec une commande spécifique.

Exemples de temps auxiliaires :

•Défauts d’organisation tels que l’attente du papier ou des plaques d’impression.

•Problèmes techniques tels que maintenance ou réparation de la machine.

•Temps auxiliaires spécifiques au poste de travail, à savoir changement de blanchet, équipement et déséquipement.

Les temps d’attente sont comptabilisés avec les temps auxiliaires s’ils sont dus à des problèmes logistiques (attente de plaques ou papier).

Temps d’immobilisation

Le temps d’immobilisation est le temps pendant lequel le rendement des équipes de travail est nul.

Exemples de temps d’immobilisation :

•Pause

•Réunion

•Temps d’arrêt pour manque de commandes

Les temps d’attente sont comptabilisés comme temps d’immobilisation s’ils sont dus à un manque de commandes.

Générer une analyse chronologique

Voir Générer un rapport sur la productivité de la machine.

Lecture d’analyse chronologique

Après avoir généré un rapport, vous voyez apparaître l’analyse chronologique sur la partie droite. Chaque tableau se rapporte à une machine précise. Si vous aviez sélectionné plusieurs machines dans la partie gauche, utilisez les touches-flèches pour passer à la machine suivante.

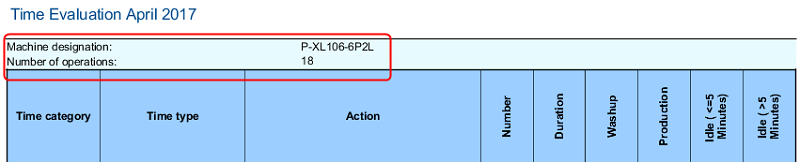

Informations générales (en-tête du tableau)

L’en-tête du tableau indique le nom de la machine et le nombre de séquences opératoires réalisées sur la période choisie. Si le nombre de séquences opératoires est un nombre à virgule, cela signifie qu’une partie seulement de la séquence opératoire se situe dans la période choisie. Seule cette par­tie sera prise en compte dans l’analyse chronologique.

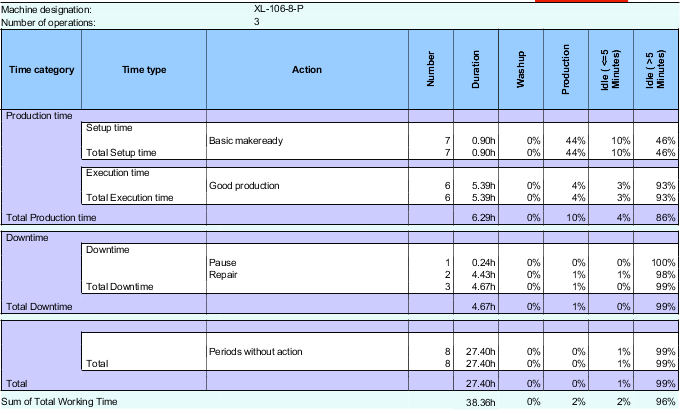

Analyse chronologique pour les périodes avec séquence opératoire

Une saisie de temps correcte se réfère toujours à une séquence opératoire. Dans le tableau, ces temps sont regroupés en types de temps et catégories de temps.

Les chiffres (%) indiqués dans les colonnes indiquent le pourcentage de temps qu’ont représenté chacun des états de la machine.

Signification des colonnes :

Remarque : Les indications relatives aux temps de lavage, de changement de plaque, de production, de marche à vide <= 5 minutes et de marche à vide > 5 minutes sont fournies en pourcentages pour chaque séquence opératoire et pour chaque type et catégorie de temps. Ainsi, le lavage peut s’effectuer lors de la mise en route de base ou lors de la production de bonnes feuilles. Le temps de lavage sera donc analysé par rapport à la séquence opératoire.

Analyse chronologique pour les périodes sans séquence opératoire

Toutes les périodes sans séquence opératoire sont répertoriées au bas du tableau. Si les valeurs qui figurent dans cette zone sont élevées, cela signifie que la saisie des temps n’a pas été correctement réalisée. Pour en connaître les raisons possibles, voir Pourquoi certaines périodes ne sont affectées à aucune séquence opératoire ?.

Pourquoi certaines périodes ne sont affectées à aucune séquence opératoire ?

Plusieurs raisons peuvent expliquer pourquoi certains temps ne correspondent à aucune séquence opératoire, notamment :

•La machine était sous tension mais aucune commande n’a été traitée ou aucune opération signalée.

•Les séquences opératoires ne sont pas assignées à un type de temps.

Dans ce cas, la séquence opératoire est déjà définie et vous devez procéder à son assignation à un type de temps. Voir à ce sujet Assigner un type de temps à une catégorie de temps.

•Les séquences opératoires sont assignées à un type de temps mais n’ont aucune assignation à une catégorie de temps.

Dans ce cas, vous devez affecter le type de temps à une catégorie. Voir à ce sujet Assigner un type de temps à une catégorie de temps.

•Les temps ne correspondent pas à une séquence opératoire définie.

Explication : Les opérations (messages SDE) déclarées automatiquement par la machine (par ex. lavage automatique) ne sont généralement pas assignées à une séquence opératoire. C’est tout à fait normal puisque de telles notifications ne sont pas censées déclencher une nouvelle séquence opératoire mais la comptabiliser avec la séquence précédente.

Toutefois, si ces notifications sont déclarées sans référence à une séquence opératoire, ces temps n’auront aucune affectation. Un exemple type est le lavage de la machine réalisé en fin de semaine.

Remarque : Si vous effectuez régulièrement des travaux sans rapport avec une commande, définissez pour cela une nouvelle séquence opératoire.

Configuration de l’analyse chronologique

Heidelberg fournit une division du temps préconfigurée que voici :

Si cette division du temps ne convient pas à votre atelier, nous vous conseillons de l’aménager dans le cadre d’un projet de saisie des données d’exploitation. Contactez à cet effet le Prinect Service de votre Sales & Service Unit.

D’une manière générale, pour définir un nouveau bouton (message SDE) de saisie de temps sur le poste de commande de la machine, les étapes suivantes sont nécessaires :

1.Une nouvelle séquence opératoire doit être définie (p. ex. attendre le support).
Voir Définir une nouvelle séquence opératoire (message SDE).

2.Une opération associée (message SDE) doit être définie et assignée à la séquence opératoire précédemment définie (le nom de l’opération doit être identique à celui de la séquence opéra­toire).
Voir Définir une nouvelle séquence opératoire (message SDE).

(3).Si nécessaire, un nouveau type de temps doit être créé. Nécessaire uniquement si le nouveau message SDE ne peut pas être assigné à un type de temps existant.
Voir Assigner un type de temps à une catégorie de temps.

4.Le nouveau message SDE doit être assigné aux machines correspondantes.
Voir Assignation d’opérations.

(5).Si le message SDE n’apparaît pas sur la machine, effectuez une nouvelle synchronisation de la configuration SDE. Cette étape ne peut être réalisée que par un technicien de service.
Voir Réaliser la synchronisation.

Le message SDE doit maintenant être visible sur la machine, et peut donc être déclaré par l’opéra­teur. L’opération doit toujours être déclarée avant que le travail commence afin que les temps puissent être correctement enregistrés.
