Primefire 106 인쇄기에 대한 "인쇄 표시 설정" 탭
참고: 인쇄 표시 설정은 선택된 PagePrint 시퀀스가 어떤 기계 유형에 대해 설정되어 있는지에 따라 달라집니다. 다음도 참조:
·토너 기반 디지털 인쇄기(Heidelberg Versafire) 및 CTP 장치의 "인쇄 표시 설정" 탭 및
·Labelfire 340 인쇄기에 대한 "인쇄 표시 설정" 탭.
사용할 수 있는 마크 옵션은 Primefire 106 인쇄기에 맞춰 조정되어 있습니다. 즉, 마크 유형 "PQ 스트립" 및 "정보 텍스트"만 제공됩니다.
"PQC 스트립" 마크 유형

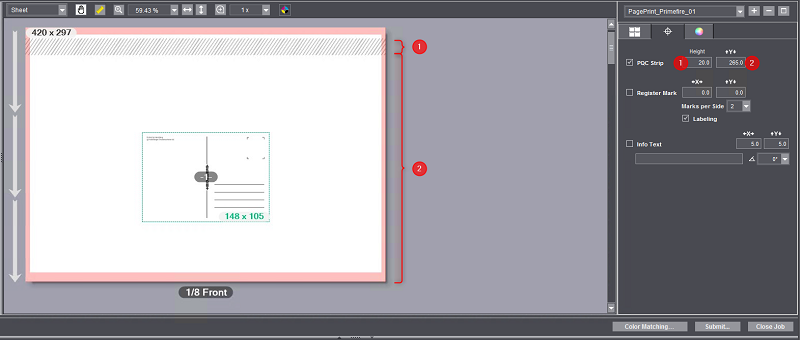

PQC 스트립(Print Quality Control)은 특수한 품질 점검 마크로 경우에 따라 인쇄하지 않는 노즐을 감지하는 데 필요합니다. 일반적으로 이 마크는 인쇄 가능 영역의 시트 뒤쪽 모서리에 자동으로 위치됩니다. 특정 용도의 경우에는 PQC 스트립의 위치를 수동으로 조정해야 할 수 있습니다. 이를 위해서는 "높이" 및 "Y" 필드에 수치를 입력하면 됩니다.
높이
스트립의 높이(mm)(1).
Y
이 값은 스트립의 하단 가장자리와 시트 앞쪽 가장자리 간의 간격을 나타냅니다(2).

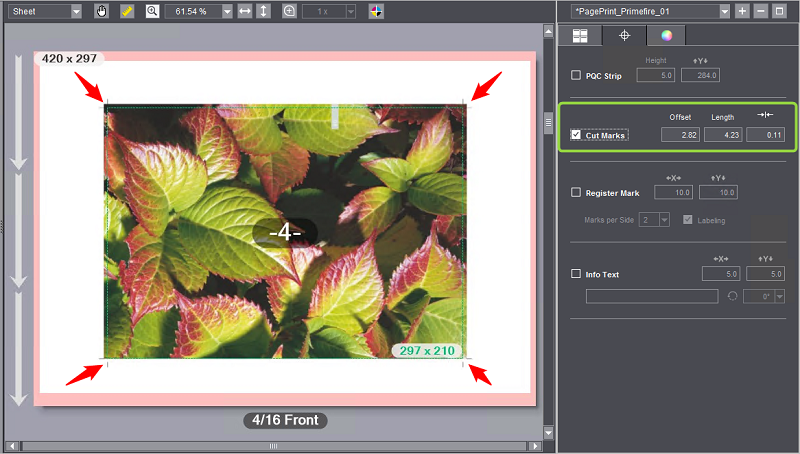

이 옵션을 사용하여 절단 마크 출력을 활성화하십시오. 절단 마크를 다음과 같이 매개변수화할 수 있습니다.
•오프셋: 오프셋은 최종 포맷 프레임의 각 모서리 점 표시선을 수평 및 수직 방향으로 제거하는 것을 결정합니다.
•길이: 길이는 표시선의 길이를 정의합니다.
•->|<-: 두께는 표시선의 길이를 정의합니다.

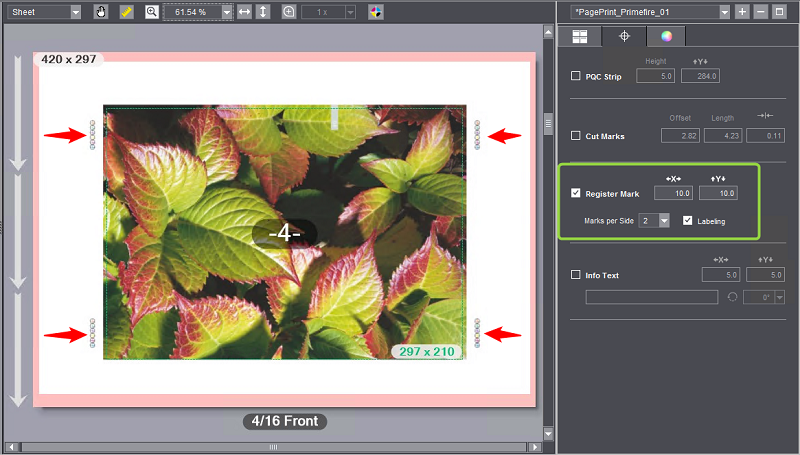

"가늠표" 마크 유형
Primefire 인쇄기의 가늠표는 각각 하나의 색상이 검은색의 바운딩 원에 대해 십자 표시로 수정되도록 구성되어 있습니다. 마크는 주체의 측면에 배치됩니다. 즉, 왼쪽 상단 및 오른쪽 하단 또는 각각 왼쪽 및 오른쪽에 2개의 마크가 배치됩니다.
위치
"X" 및 "Y" 값을 사용하여 가늠표와 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다.
"페이지당 마크" 필드에서는 기판의 오른쪽 및 왼쪽 각 페이지의 가늠표 수를 정의할 수 있습니다. 페이지당 최대 2개의 가늠표를 출력할 수 있습니다. 예시에는 페이지당 각각 2개의 마크가 활성화되어 있습니다.
라벨
마크의 라벨을 활성화할 수도 있습니다.
이 옵션을 통해 해당 텍스트를 편집란에 입력하여 특수 텍스트 표시를 정의할 수 있습니다. 여기서 예를 들어 피니싱에 대한 주석이나 특수 출력 옵션에 대한 정보를 입력할 수 있습니다.
"X" 및 "Y" 필드에서 수젯의 좌측 하단 모서리 기준점에 근거하여 표시의 위치를 정의합니다.
각도 선택 목록에서 표시 정렬을 규정합니다. 회전 각도는 시계 방향으로 측정됩니다. 회전 각도 90°는 위에서 아래로 읽을 수 있는 수직으로 진행되는 텍스트를 생성합니다. 회전 각도 270°는 아래에서 위로 읽을 수 있는 수직으로 진행되는 텍스트를 생성합니다.

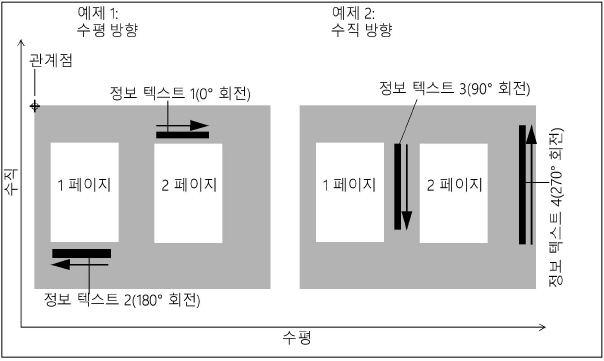

다음 그래픽의 예제 1에는 수평 방향의 정보 텍스트가 표시되고 예제 2에서는 수직 방향의 정보 텍스트가 표시됩니다.
