Labelfire 340 인쇄기에 대한 "인쇄 표시 설정" 탭
참고: 인쇄 표시 설정은 선택된 PagePrint 시퀀스가 어떤 기계 유형에 대해 설정되어 있는지에 따라 달라집니다. 다음도 참조:
·토너 기반 디지털 인쇄기(Heidelberg Versafire) 및 CTP 장치의 "인쇄 표시 설정" 탭 및
·Primefire 106 인쇄기에 대한 "인쇄 표시 설정" 탭.
사용할 수 있는 마크 옵션은 Labelfire 340 인쇄기에 맞춰 조정되어 있습니다. 즉, 마크 유형 "PQC 스트립", "펀치 마크", "Sensotec 마크", "가늠표" 및 "정보 텍스트"만 제공됩니다.
"PQC 스트립" 마크 유형
PQC(Print Quality Control) 스트립은 특수한 품질 점검 마크로 라벨 인쇄에 필요합니다. 스트립 높이(mm)는 웹 상단 모서리부터 측정됩니다.
"펀치 마크" 마크 유형
Labelfire 340 인쇄기에서의 펀칭 동기화를 위해 특수 마크가 필요합니다. 특수 마크는 사각형이며 높이, 너비, 위치를 정의할 수 있습니다. 기본적으로 이 마크는 [0.0] 위치(왼쪽 상단 모서리)에 있으며 모서리 길이가 1cm인 정사각형입니다.
"X" 및 "Y" 값을 사용해 펀치 마크와 주체 사이 간격을 수평, 수직 방향으로 설정합니다.
"높이" 및 "너비" 값으로는 펀치 마크 크기를 설정합니다.
참고: Sensotec 및 펀치 마크는 Labelfire에서 항상 "순색으로" 출력됩니다. 즉 색상 관리 없이 100% 검정색으로 출력됩니다.

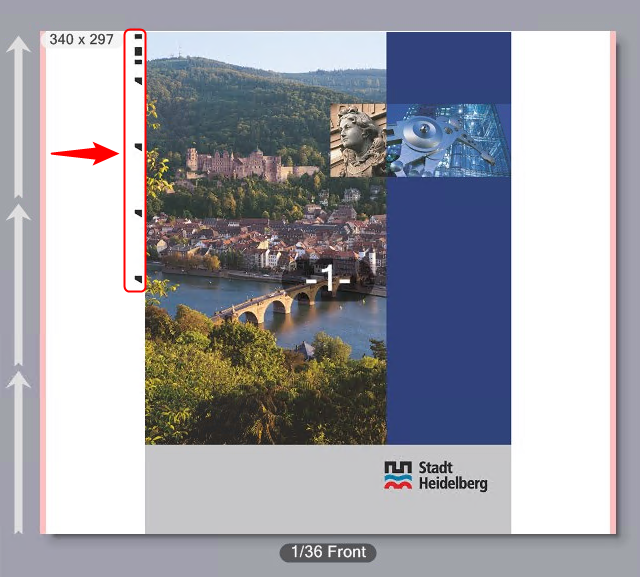

"Sensotec 마크" 마크 유형
Sensotec 마크는 자동 가늠 제어에 사용되는 특수한 마크입니다.
"X" 및 "Y" 값을 사용하여 Sensotec 마크와 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다.
참고: Sensotec 및 펀치 마크는 Labelfire에서 항상 "순색으로" 출력됩니다. 즉 색상 관리 없이 100% 검정색으로 출력됩니다.
디지털 인쇄 유닛: 마스터/슬레이브
하나의 인쇄 작업에 디지털 인쇄 출력 외에 다른 색상(예: 플렉소 인쇄)을 출력해야 하는 경우에는 디지털 인쇄가 먼저 실행되어야 하는지 아니면 플렉소 인쇄 다음에 실행되어야 하는지를 지정하는 것이 중요합니다. 시작 코드가 디지털 인쇄 시에 인쇄되면 플렉소 색상이 먼저 인쇄되더라도 파지가 많이 발생할 수 있습니다.
기본적으로 항상 인쇄 유닛에 지정되어 있는 순서대로 인쇄됩니다. 마스터/슬레이브 설정에는 다음 사항이 적용됩니다.
•"마스터" 설정을 선택하면 시작 코드가 디지털 인쇄 시 출력됩니다. 플렉소 인쇄 잉킹 유닛이 디지털 인쇄보다 먼저 켜져 있으면 우선 플렉소 색상이 인쇄된 후(플렉소 인쇄가 "슬레이브"이더라도) 디지털 인쇄가 진행됩니다.
•"슬레이브" 설정을 선택하면 시작 코드가 인쇄되는 첫 번째 (플렉소) 색상으로 출력됩니다. 디지털 인쇄 유닛은 "슬레이브"이고 마지막 마크를 출력합니다.
가늠표 및 별색 영역
이 영역에서는 가늠표 및/또는 별색 영역을 출력할 수 있습니다.
별색 영역은 별색으로 채워진 영역으로 구성된 칼라스트립입니다. 이를 통해 기판의 별색을 측정할 수 있습니다.

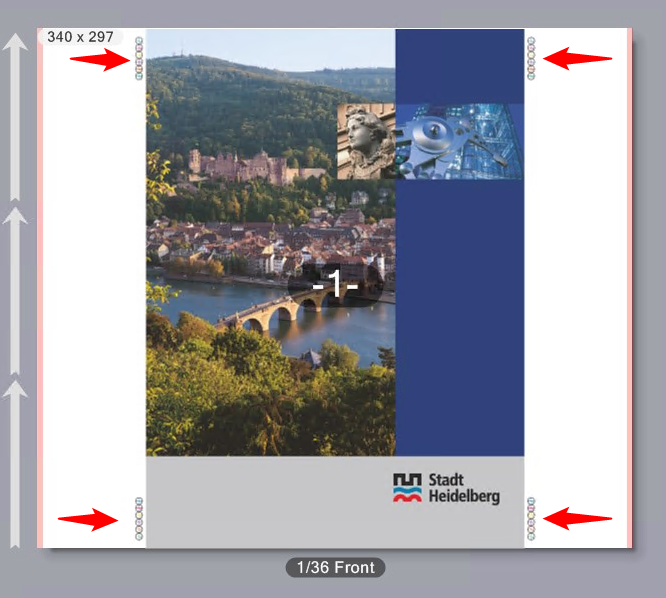

Labelfire 인쇄기에 대한 가늠표는 각각 하나의 색상이 검은색의 바운딩 원에 대해 십자 표시로 수정되도록 구성되어 있습니다. 마크는 주체의 측면에 배치됩니다. 즉, 왼쪽 상단 및 오른쪽 하단 또는 각각 왼쪽 및 오른쪽에 2개의 마크가 배치됩니다.
위치
"X" 및 "Y" 값을 사용하여 가늠표 및 또는 칼라스트립과 주체 간의 간격을 수평 및 수직 방향으로 설정할 수 있습니다. 위치는 접지 시트와 관련되어 있습니다.
"페이지당 마크" 필드에서는 기판의 오른쪽 및 왼쪽 각 페이지의 가늠표 수를 정의할 수 있습니다. 페이지당 최대 2개의 가늠표를 출력할 수 있습니다. 예시에는 페이지당 각각 2개의 마크가 활성화되어 있습니다.
"페이지당 마크" 필드에서는 기판의 오른쪽 및 왼쪽 각 페이지의 가늠표 수를 정의할 수 있습니다. 예시에는 페이지당 각각 2개의 마크가 활성화되어 있습니다.
별색 영역
이 옵션을 활성화하면 별색 영역으로 구성된 칼라스트립이 인쇄됩니다. 별색 칼라스트립은 가늠표와 함께 또는 독립적으로 출력할 수 있습니다. 가늠표 및 별색 영역이 함께 활성화되면 별색 칼라스트립과 가늠표 간의 간격을 설정할 수 있습니다. 이 간격은 별색 칼라스트립의 하단 모서리와 오른쪽 하단 가늠표의 상단 모서리 간의 간격입니다. 즉 별색 칼라스트립은 오른쪽 하단 가늠표 상단에 있습니다.
가늠표 및 별색 영역 칼라스트립은 하나의 선에 상하로 배열됩니다. 색상 영역의 크기는 6mm x 6mm입니다.
라벨
마크의 라벨을 활성화할 수도 있습니다.
이 옵션을 통해 해당 텍스트를 편집란에 입력하여 특수 텍스트 표시를 정의할 수 있습니다. 여기서 예를 들어 피니싱에 대한 주석이나 특수 출력 옵션에 대한 정보를 입력할 수 있습니다.

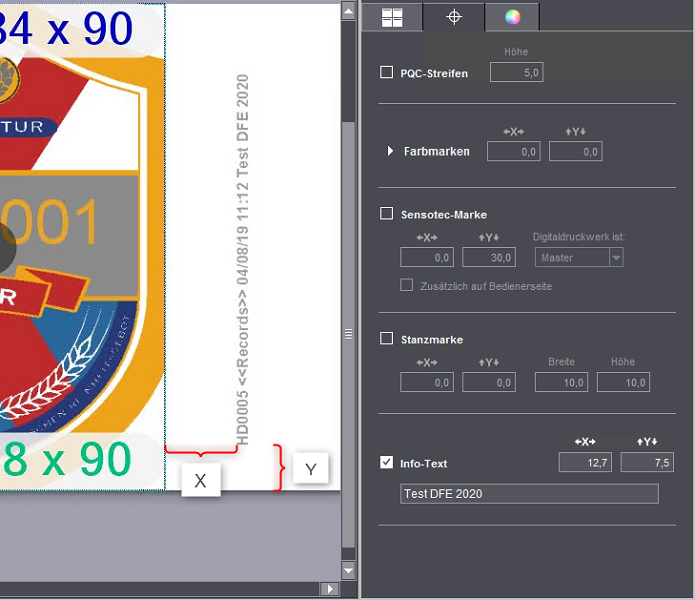

X와 Y의 간격
"X" 및 "Y" 필드에서 수젯의 좌측 하단 모서리 기준점에 근거하여 표시의 위치를 정의합니다.
참고: 정보 텍스트 마크의 각도는 Labelfire 기계에서 90°(시계 반대 방향)로 기본 설정되어 있습니다. 이를 통해 정보 텍스트 마크가 실수로 사본 위를 가로지르는 것을 방지합니다.
마크 구성 요소
정보 텍스트 마크는 다음 요소를 포함합니다.
•작업 번호
•작업 유형(PDF/VT 문서에 관련되어 있으므로 "Records" 예시에서)
•날짜, 시간
•출력 조건
•"정보 텍스트" 입력 필드 테스트
마크는 주체의 우측 여백에 배치됩니다. 색상 표시 및 정보 텍스트가 공통의 수직 라인에 배열되어 있지 않은 경우 정보 텍스트 마크는 하단 세그먼트 여백에 배치됩니다.
글꼴 크기는 텍스트가 사용 가능한 공간을 자동으로 활용하도록 자동으로 설정됩니다.
