工序质量“墨区评价”

报告显示所选工序每个单个输墨区的质量评价。由此可以很快地鉴别出关键的墨区。区域评价描述 ΔE、密度和色调值增加。每个测量值都有一个单独的质量报告。在左侧导航区域中以查询条件来选择各自的报告。

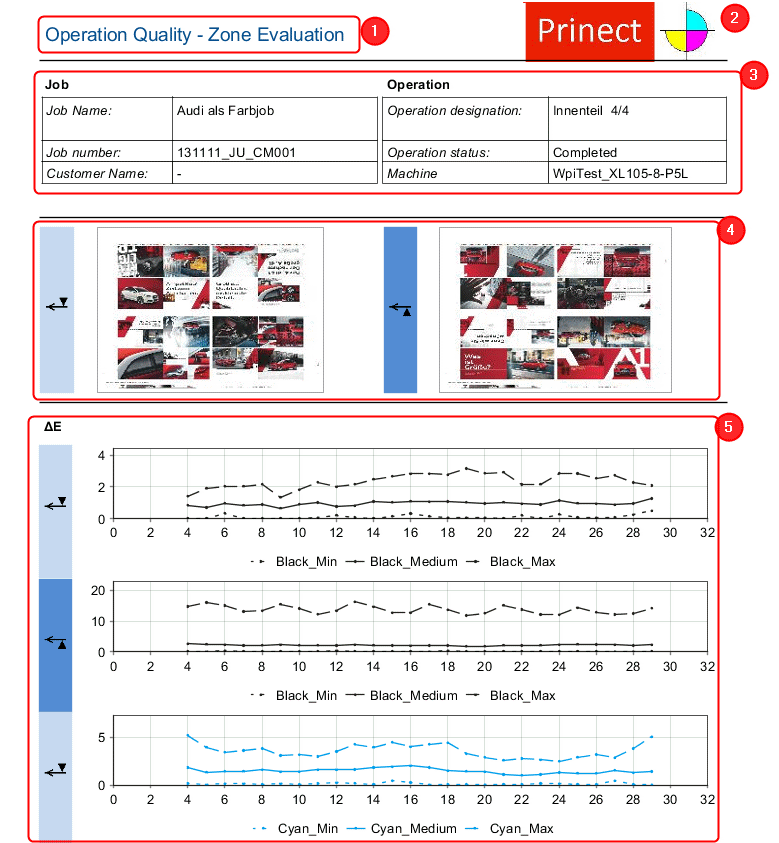

报告"区域评价"

(1)​报告标题

(2)​自定义的或选择的标志。见标志。

(3)​标题数据：

​•​关于活件的信息

​•​关于工序的信息

(4)​正面印刷和反面印刷的缩略图

(5)​区域分析图表：

会为每个输墨区显示出三个测量值：最小色调值增幅、最大色调值增幅和平均色调值增幅。考虑该工序的所有测量值（合格印张测量和废印张测量）。

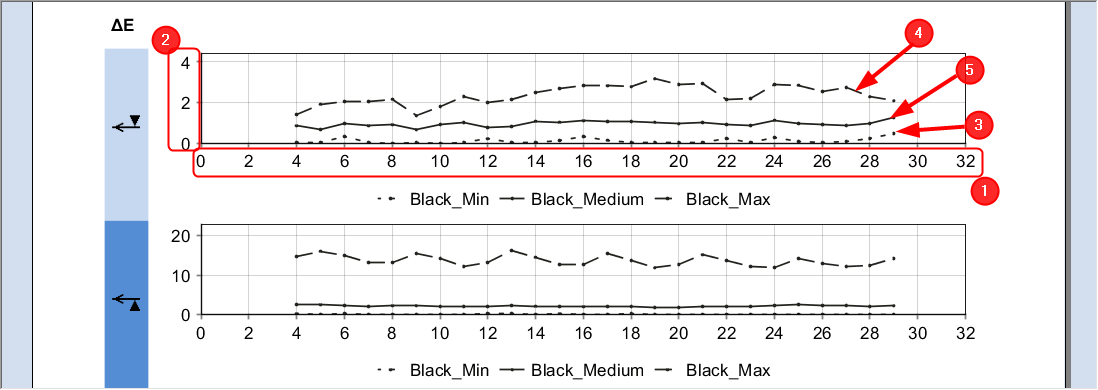

​•​"ΔE 区域评价"示意图：

​•​(1) X 轴：
印刷机墨区

​•​(2) Y 轴：
色偏 ΔE

​•​(3) 最小 ΔE：
每个墨区 ΔE 的最小测量值的图表

​•​(4) 最大 ΔE：
每个墨区 ΔE 的最大测量值的图表

​•​(5) 介质 ΔE：
每个墨区 ΔE 的平均测量值的图表

提示：最小值和最大值可以由不同的测量产生。也就是说显示每个墨区所有测量的最小值和最大值。

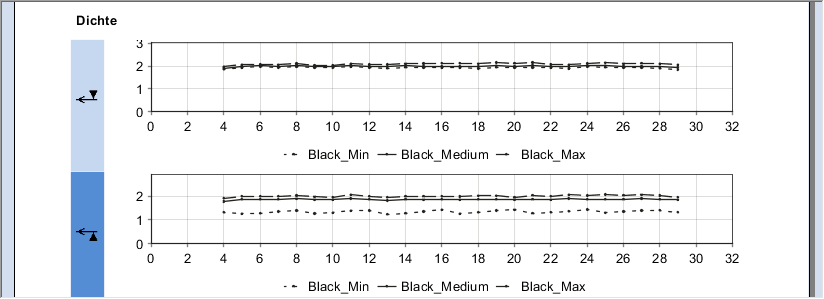

​•​"密度区域评价"示意图：

"密度区域评价"示意图的结构与"ΔE 区域评价"示意图一样。在该示意图中，不显示 ΔE 的测量值，而是密度测量值。

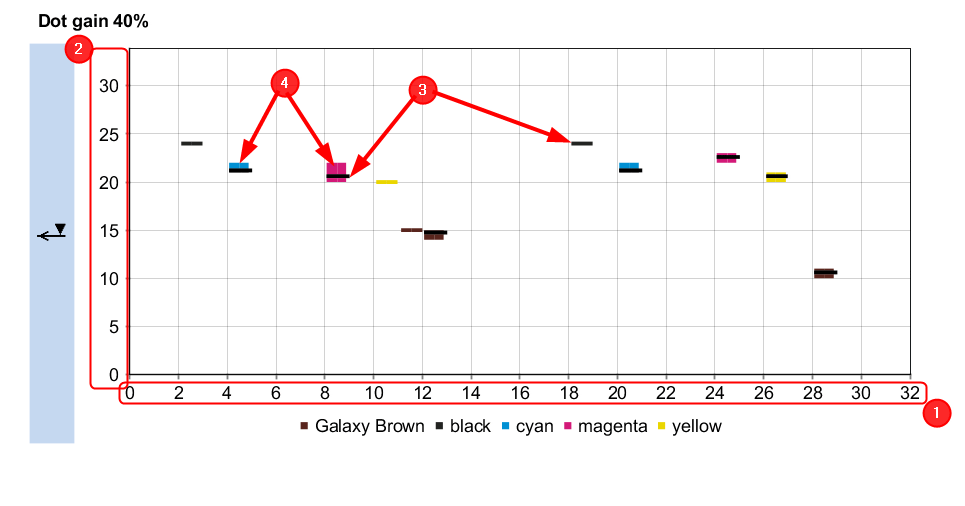

​•​"色调值增加区域评价"示意图：
每个网点覆盖率的区域分析，且有测量数据（例如  20%、40% 和 80%）。

​•​(1) X 轴：
印刷机墨区

​•​(2) Y 轴
色调值增加以百分比表示

​•​(3) 色调值增加的平均值：
每个墨区色调值增加的平均测量值用黑色横线表示。

​•​(4) 色调值增加的偏差：
一个墨区内平均色调值增加的偏差由示意条显示其比平均值高还是低。在示意图示例中（上图）中，墨区9中的品红有向上偏差，约为 1.5%。

提示：只有显示色调值增加测量区打印控制条的墨区才有测量值。这与所选覆盖率有关（例如 40%）。

测量条件：
为每个区域评价显示测量条件。
