Register "Layout-Einstellungen" für nicht-digitale Etiketten-Druckmaschinen

Die verfügbaren Optionen in diesem Register sind an Etiketten-Druckmaschinen angepasst, die im Hotfolder-Modus an Prinect Production angeschlossen sind. Siehe auch Nicht-digitale Schmalbahn-Etiketten-Druckmaschinen anbinden. D. h. Optionen, die für diesen Maschinentyp nicht sinnvoll sind, werden nicht angeboten. Andere Optionen sind entsprechend angepasst.

Hinweis: Da in diesem Fall keine direkte Verbindung zur Druckmaschine besteht, können auch keine Maschinen-spezifischen Daten abgerufen werden. Daher müssen Sie kontrollieren, ob hier eingestellte Parameter, z. B. die Rollenbreite, mit den Einstellungen an der Druckmaschine übereinstimmen.

Auswahlliste "Papier"

Hier werden nur vordefinierte Papiersorten (Rolle) angeboten. Die Papiersorte(n) werden beim Einrichten der Druckmaschine vorinstalliert.

Auswahlliste "Breite"

Die Rollenbreite ist abhängig von der eingestellten Papiersorte.

Hinweis: Der standardmäßig angelegte Bedruckstoff ist mit einer Rollenbreite von 340 mm definiert. Manuell können Bedruckstoffe mit einer Rollenbreite bis zu 755 mm und maximaler Abschnittslänge von 1270 mm angelegt werden.

Bereich "Layout"

Option "CFF2-Datei verwenden"

Wenn diese Option aktiviert ist und ein Etiketten-Dokument sowie eine dazu passende CFF2-Stanzform-Datei geöffnet ist, können Sie im Bereich "Layout" nur die Optionen "Wiederholen" bedienen.

Mit dieser Einstellung können Sie für Etiketten und Faltschachteln Stanzformen in Form von CFF2-Dateien importieren und den in den PDF-Dateien enthaltenen Nutzen zuordnen. Durch Klicken auf den "Durchsuchen"-Button können Sie eine CFF2-Datei im Dateisystem des Prinect Servers auswählen. Die in den PDF-Dateien enthaltenen Nutzen werden automatisch den Stanzformen zugeordnet. Die Kombinationen aus Nutzen und Stanzformen können auf dem Substrat auf unterschiedliche Weise automatisch angeordnet werden.

Voraussetzung: Für die Verwendung von CFF2-Dateien müssen Sie folgende Randbedingungen beachten:

​•​Die Einzelnutzen im PDF müssen in Bezug auf die Form des Endformat-Rahmens, auf die Größe und auf die Orientierung (Ausrichtung) zur in der CFF2-Datei enthaltenen Stanzform passen. Gegebenenfalls können Sie die Anpassung in der PDF Toolbox mit der "Seitenmontage" vornehmen.

​•​In der CFF2-Datei darf nur eine Form enthalten sein. Diese kann mehrfach vorkommen.

​•​Das Layout der CFF2-Datei muss in jeder Zeile die gleiche Anzahl von Nutzen enthalten. Ebenso muss jede Spalte die gleiche Anzahl von Nutzen enthalten.

Hinweis: Die Endformat-Rahmen der Einzelnutzen müssen genau in die Stanzformen passen. Falls erforderlich können Sie diese Anpassung mit den Optionen im Bereich "Nutzenposition" durch Verschieben des Nutzen gegenüber der Stanzform korrigieren. Siehe Bereich "Nutzenposition".

Mit den Optionen "Wiederholen" können Sie die Wiederholungen parametrieren. Siehe Optionen "Spalten / Zeilen".

Auch der horizontale Sujet-Abstand zum Bedruckstoff-Rand und die Positionierung der Nutzen können eingestellt werden. Siehe Option "Sujet-Abstand in X-Richtung" und Bereich "Nutzenposition".

Option "CFF2-Datei verwenden" ist nicht aktiviert

Ist diese Option nicht aktiviert und/oder wird keine CFF2-Stanzformen-Datei geladen, unterscheiden sich die Parameter zum Definieren des Bogen-Layouts gegenüber dem Workflow mit Stanzformen.

Optionen "Spalten / Zeilen"

Hier definieren Sie die Anzahl der Nutzen auf dem Druckbogen.

Die Option "Wiederholen" wirkt sich nur dann aus, wenn in den Feldern "Zeilen" bzw. "Spalten" eine Zahl gleich oder größer "2" eingetragen ist. Im nachfolgenden Beispiel enthält das verwendete PDF-Dokument mehrere unterschiedliche Nutzen.

​•​"Zeilen" ohne "Wiederholen"

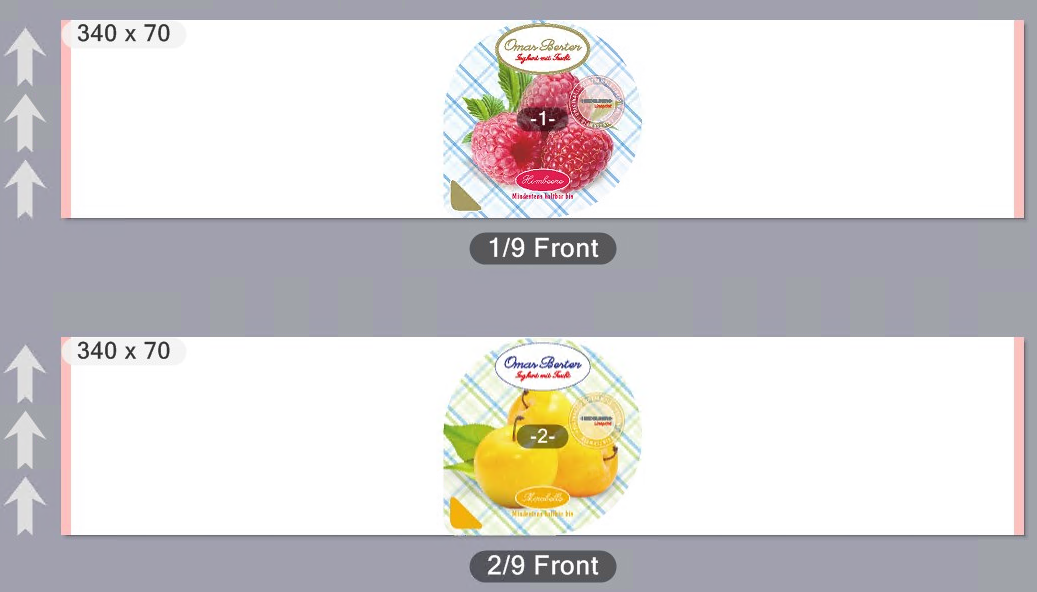

Im Feld "Zeilen" und im Feld "Spalten" ist jeweils eine "1" eingetragen. Die Optionen "Wiederholen" sind nicht aktiviert.

Auf jedem Bogen wird jeweils ein anderer Nutzen platziert:

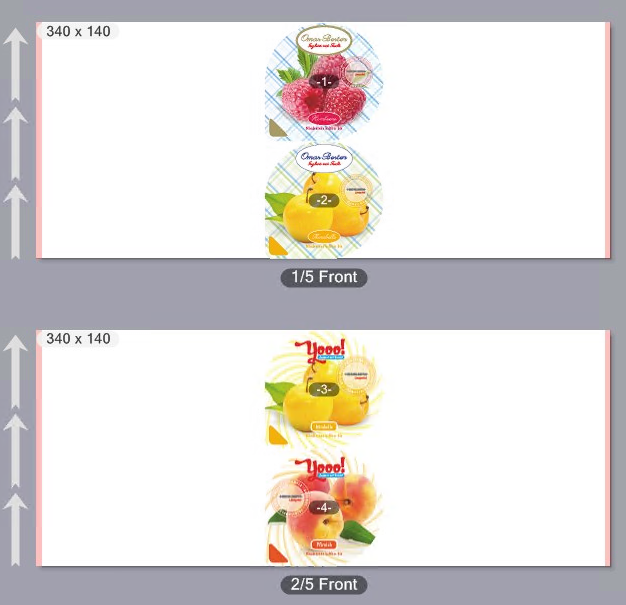

Tragen Sie nun in das Feld "Zeilen" eine "2" ein.

Dann werden jeweils 2 verschiedene Nutzen untereinander auf einem Bogen platziert:

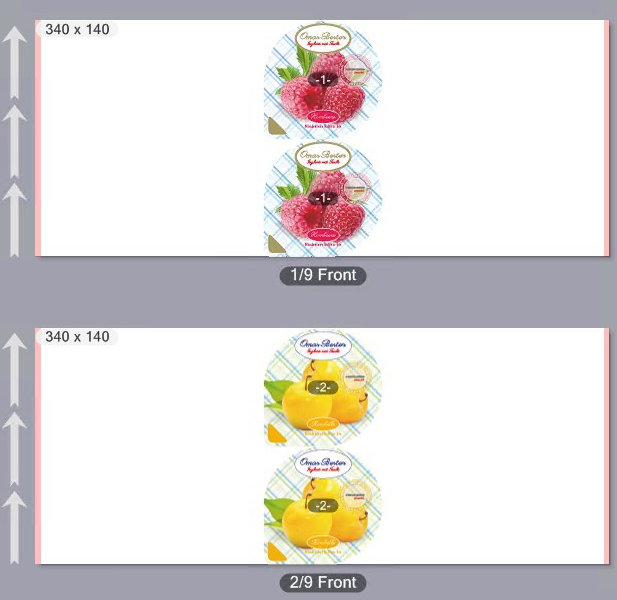

​•​"Zeilen" mit "Wiederholen"

Tragen Sie in das Feld "Zeilen" eine "2" ein. Die Option "Wiederholen" wird aktiviert. Im Feld "Spalten" steht eine "1" und die Option "Wiederholen" ist hier deaktiviert.

Auf jedem Bogen wird jeweils ein Nutzen wiederholt untereinander platziert:

​•​"Spalten" mit/ohne "Wiederholen"

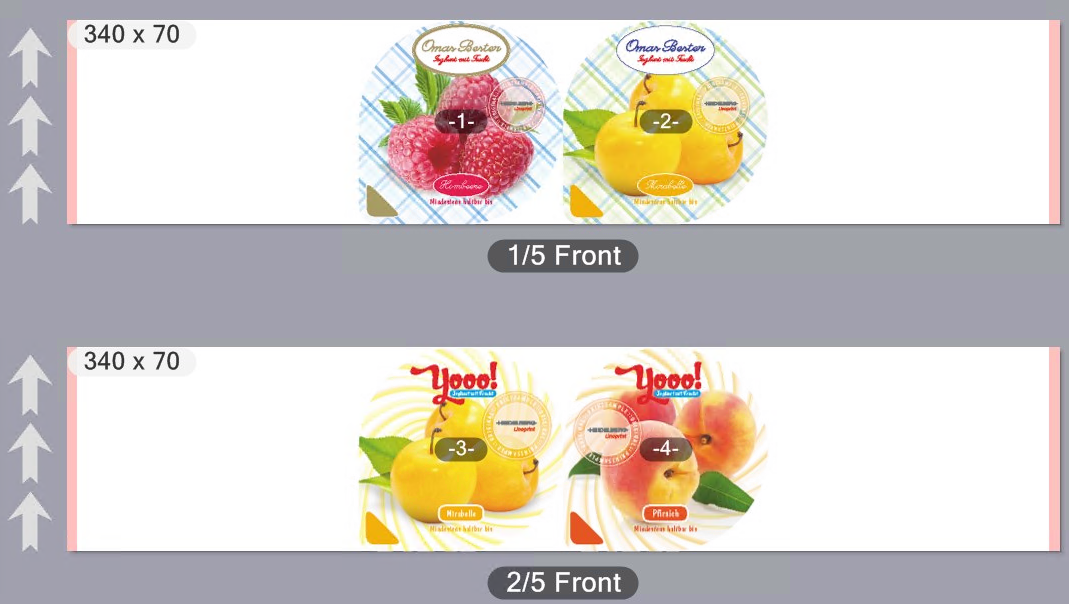

Tragen Sie in das Feld "Spalten" eine "2" ein. Im Feld "Zeilen" steht eine "1" und die Option "Wiederholen" ist nicht aktiviert.

Auf jedem Bogen werden jeweils 2 verschiedene Nutzen nebeneinander platziert:

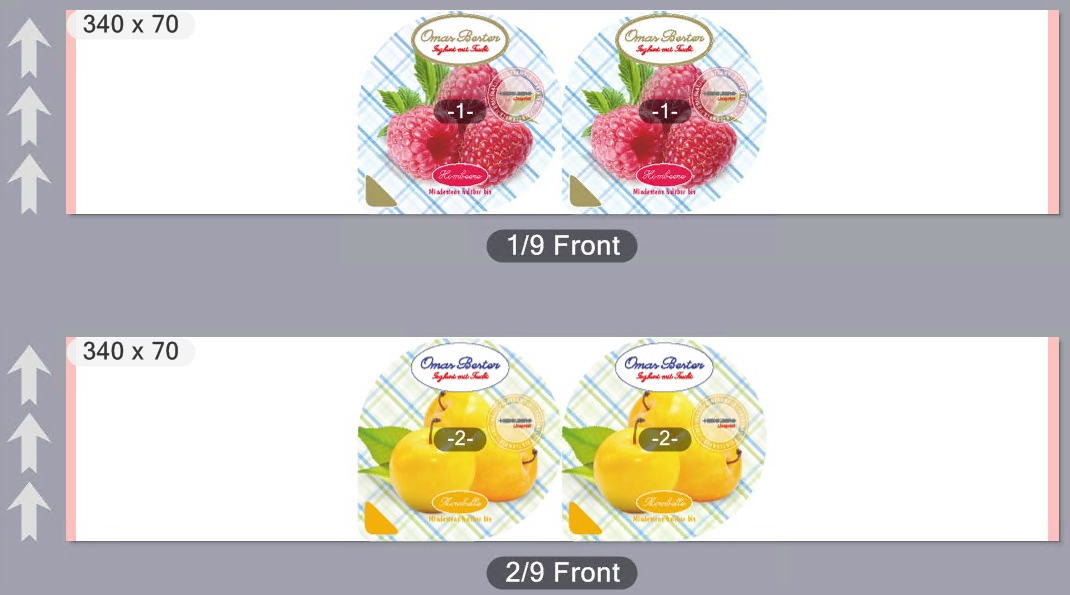

Aktivieren Sie neben "Spalten" die Option "Wiederholen".

Es werden auf jedem Bogen jeweils zwei gleiche Nutzen nebeneinander platziert:

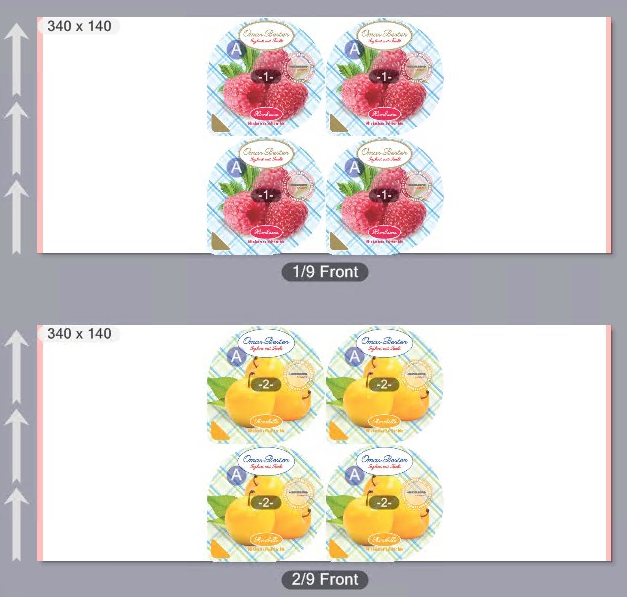

​•​Zeilen und Spalten mit Wiederholen.

Tragen Sie in die Felder "Spalten" und "Zeilen" jeweils eine "2" ein. Aktivieren Sie beide Optionen "Wiederholen".

Es werden jeweils 4 gleiche Nutzen platziert:

Option "CFF2-Datei verwenden" ist aktiviert

Optionen "Spalten / Zeilen" für Druckbogen mit CFF2-Stanzformen

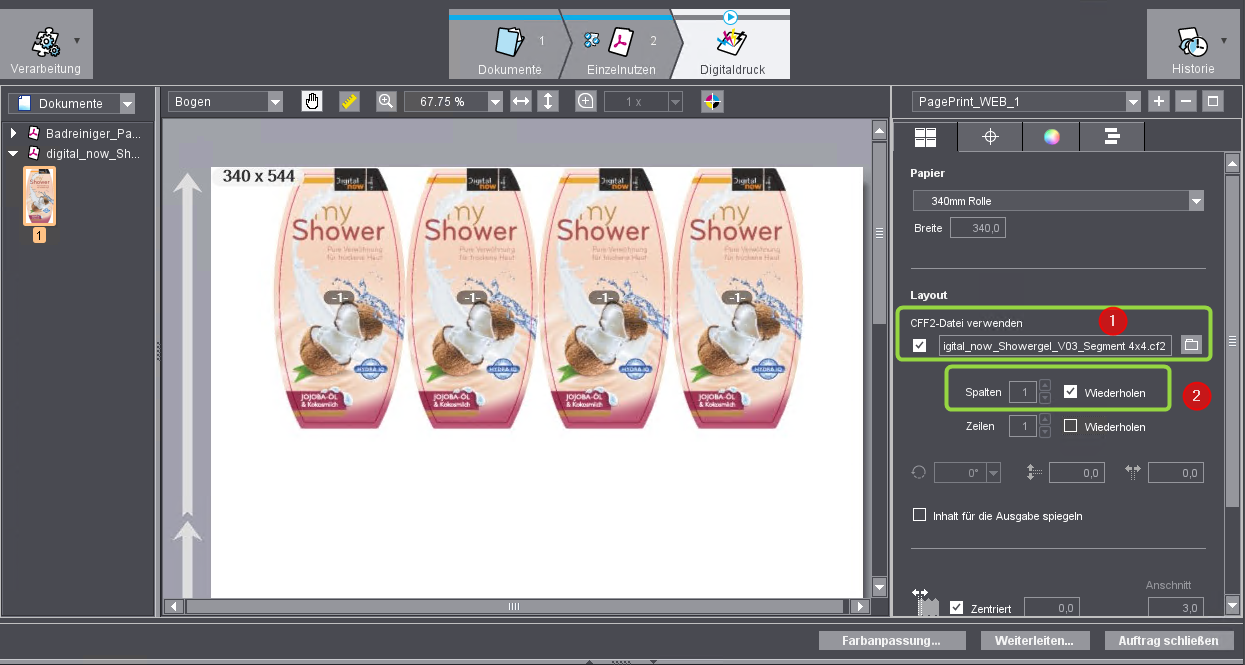

Wenn die Option "CFF2-Datei verwenden" aktiviert ist und ein Etiketten-Dokument sowie eine dazu passende CFF2-Stanzform-Datei geöffnet ist (1), können Sie im Bereich "Layout" nur die Optionen "Wiederholen" bedienen.

Wenn Sie die Option "Wiederholen" für Spalten aktivieren (2), wird das Substrat in horizontaler Richtung automatisch mit Objekten (z. B. Etiketten) ausgefüllt, und zwar werden so viele Objekte eingesetzt, wie auf die Substrat-Breite passen.

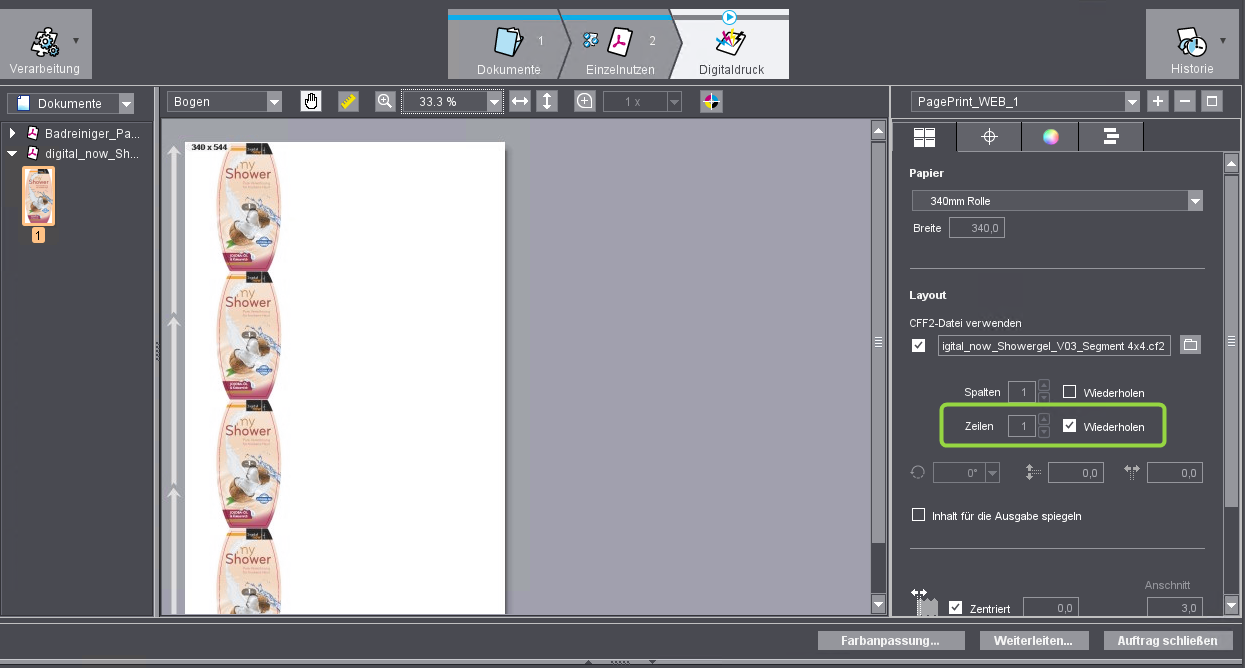

Wird nur die Option "Wiederholen" für Zeilen aktiviert, werden entsprechend automatisch Objekte in vertikaler Richtung angeordnet.

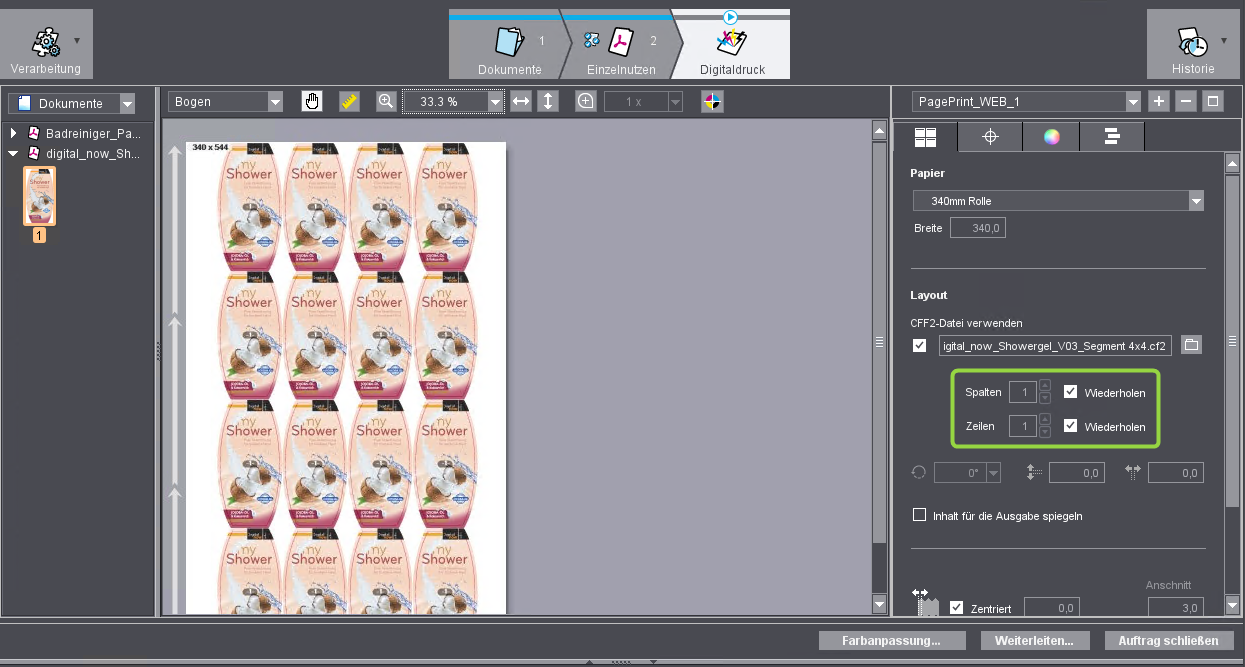

Werden beide Optionen "Wiederholen" aktiviert, wird das Substrat komplett aufgefüllt.

Hinweis: Sie können z. B. auch unterschiedliche Etiketten, die zur geladenen Stanzform passen, automatisch anordnen lassen. Das entsprechende PDF-Dokument muss die Etiketten enthalten oder dem Auftrag müssen die passenden PDF-Dokumente hinzugefügt werden. Erzeugen Sie dann eine Seitenliste mit unterschiedlichen Etiketten und wählen Sie im Arbeitsschritt "Digitaldruck" die Seitenliste aus. Siehe Fenster "Seitenliste erstellen" und Auswahlliste "Anzeigeformat".

Option "Drehung" (Winkel-Symbol)

In dieser Auswahlliste können Sie einen Drehwinkel für alle auf den Bogenseiten platzierten Objekte (Seiten, Etiketten, Falzbogen, Stanzformen) einstellen. Hierbei werden die Nutzen-Inhalte mit gedreht.

Es stehen die Drehwinkel 0°, 90°, 180° oder 270° im Uhrzeigersinn zur Verfügung.

Hinweis: Wenn Sie im Vorschau-Bereich die Ansicht "Layout" auswählen, wird die Orientierung der Nutzen durch Symbole "A" gekennzeichnet.

Option "Inhalt für die Ausgabe spiegeln"

Für das rückseitige Bedrucken von transparenten Folien – insbesondere von Schrumpffolien – können Sie die Option "Inhalt für die Ausgabe spiegeln" aktivieren. Dann werden die Inhalte gespiegelt ausgegeben. Alle Marken werden hierbei nicht gespiegelt, da z. B. Sensotec-Marken und Registermarken seitenrichtig gedruckt werden müssen.

Optionen "Abstand vertikal / horizontal"

Voraussetzung: Es sind mehr als ein Nutzen/ein Falzbogen jeweils in horizontaler und/oder in vertikaler Richtung auf dem Bogen-Layout platziert.

Mit diesen Optionen können Sie die vertikalen bzw. horizontalen Abstände zwischen den Nutzen bzw. Falzbogen parametrieren.

Option "Sujet-Abstand in X-Richtung"

Hinweis: Im Vorschau-Bereich wird die Laufrichtung des Rollenmaterials in der Maschine durch Pfeile angezeigt. Mit dem Kontext-Menübefehl "Anzeigen > Rahmen" im Layout-Bereich werden die Nutzen-Endformat-Rahmen der Sujets eingeblendet, sodass der Sujet-Abstand als Abstand der Nutzen-Endformat-Rahmen zum linken Substrat-Rand sichtbar wird.

Option "Zentriert"

Wenn Sie diese Option aktivieren, wird auf beiden Seiten des Rollen-Substrats der gleiche Abstand zum bedruckten Inhalt eingestellt.

Bereich "Nutzenposition"

In diesem Bereich können Sie die Position eines Nutzen (z. B. eines Etiketts) gegenüber einer Stanzform genau ausrichten. Hierbei wird der Endformat-Rahmen des Nutzen an die Stanzform angepasst.

Voraussetzung: Die Option "CFF2-Datei verwenden" ist aktiviert und eine passende Stanzformen-Datei ist geladen.

Diese Bearbeitung ist nur dann erforderlich, wenn die Nutzen nicht genau deckungsgleich zur den Stanzformen passen. Gehen Sie folgendermaßen vor:

​1.​Wählen Sie in der Vorschau die Darstellung "Bogen" und wählen Sie einen Zoom-Faktor, mit dem Sie genügend genau die Details der Objekte erkennen können.

​2.​Rufen Sie über dem Vorschau-Bereich den Kontext-Menübefehl "Anzeigen > Stanzform / Bemaßung" auf.

​3.​Wählen Sie jetzt im Bereich "Nutzenposition" in der Auswahlliste, ob Sie den Nutzen mittig oder an der linken, unteren Ecke der Stanzform ausrichten möchten.

​4.​Stellen Sie nun in den Feldern für Verschiebungen in X- und in Y-Richtung so lange Verschiebungswerte ein, bis die Nutzen genau in der Mitte der Stanzform ausgerichtet sind. Sie können hier auch negative Werte eingeben. Sobald Sie den Eingabe-Focus wechseln oder die Tabulator-Taste betätigen wird die Änderung in der Vorschau angezeigt.
