Exemples

Exemple 1 : Créer la Machine à imprimer « SM102-8-P » dans Prinect Cockpit

Remarque : Vous trouverez des informations détaillées sur la création ou la configuration d'une Machine avec l'Assistant appareils à l'endroit suivant : Créer un nouveau périphérique avec l'Assistant appareils....

​1.​Démarrez Prinect Cockpit.

​2.​Accédez à la région « Administration > Réglages > Système » .

​3.​Dans l'arborescence de gauche, cliquez sur le Nom du Serveur Prinect pour ouvrir la sous-structure.

​4.​Sélectionner l'entrée « CDM » et appeler la commande de menu contextuel « Ajouter Appareils » .

L’assistant Périphérique s’ouvre.

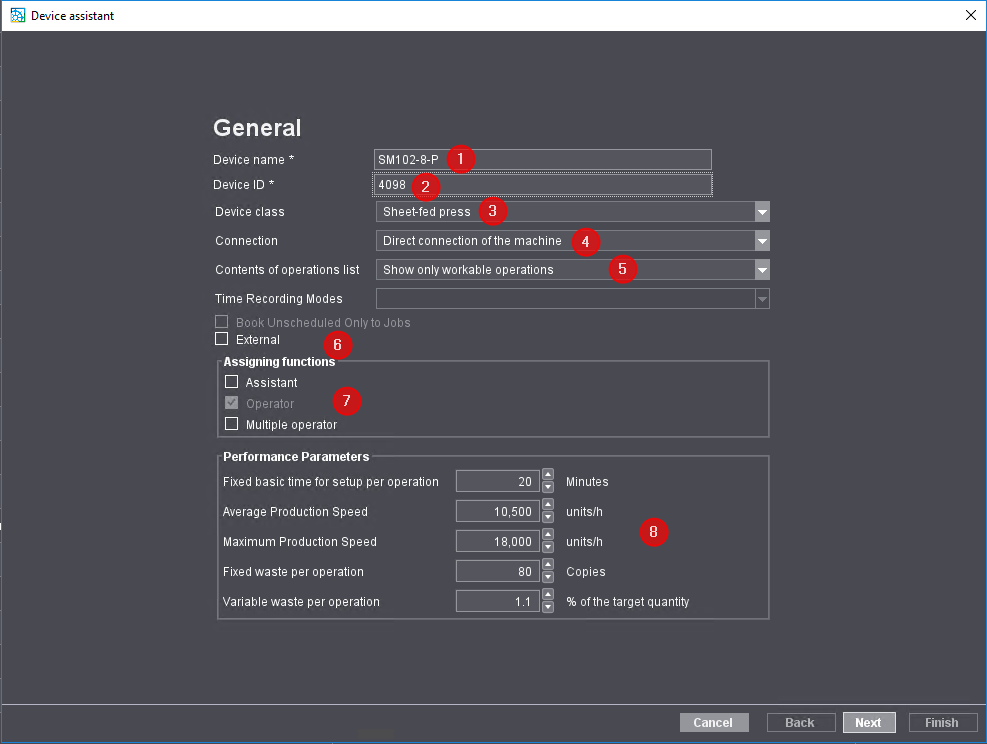

​5.​Sous « Nom de l'appareil » , saisissez la désignation de la machine (1).

Le Nom de l'appareil doit être unique dans le flux de production Prinect. La désignation ne doit pas comporter plus de 30 caractères. Le Nom de l'appareil identifie la Machine dans le Total Prinect Flux de production, par exemple dans le Scheduler et dans Analyze Point.

​6.​Entrez un code d’identification de l’appareil (Device ID) (2).

​7.​Dans la liste déroulante « Classe d’appareil » , choisissez l’entrée « Machine à imprimer à feuilles » (3).

​8.​Dans la liste déroulante « Connexion » , choisissez l’entrée « Directe avec la machine » (4).

​9.​Dans la liste déroulante « Contenu de la liste des opérations » , sélectionnez l’entrée souhaitée (5).

Dans cet exemple, l’option « Afficher les opérations réalisables et planifiées » est sélectionnée. Des informations sur l'impact de cette sélection sont disponibles à l'endroit suivant : Contenu de la liste des opérations (5).

​10.​Désactivez l’option « Externe » (6).

​11.​Définissez ensuite les rôles (7). Les rôles déterminent qui peut s'identifier à la Machine. Le rôle « Opérateur » est activé par défaut et ne peut pas être désactivé.

Si, en plus de l'Opérateur, des Collaborateurs travaillent sur la Machine, activez le rôle « Auxiliaire » .

Si un Collaborateurs doit travailler sur la Machine et en même temps sur d'autres Machines, activez le rôle « Opérateur multiple » . En revanche, l’opérateur multiple est couramment utilisé pour les machines de façonnage.

Vous trouverez des informations détaillées sur les rôles à l'endroit suivant : Région « Affectation de rôles ».

​12.​Aucune modification n’est nécessaire dans la zone « Performances » (8). Des valeurs par défaut issues du MDS sont automatiquement renseignées ici en fonction de la classe d’appareil choisie. Ces valeurs par défaut sont uniquement utilisées comme modèles pour calculer les temps de production des nouvelles Opérations créées. Ces Temps de production sont pris en compte dans le Scheduler pour la Planification de l'Opération concernée. Si un MIS est connecté au flux de production Prinect, les temps de production sont fournis par le MIS.

Les « performances » sont importantes pour l’assistant de planification. La longueur d'une opération est calculée sur la base de ces valeurs, à moins qu'il n'existe des informations MIS correspondantes. Pour plus d’informations sur l’assistant de planification, voir Assistant de planification.

Vitesse de production maximale :

La vitesse de production maximale est utilisée dans Analyze Point pour calculer l'Indice de vitesse. Voir Indice de vitesse.

​13.​Cliquez sur « Suivant » .

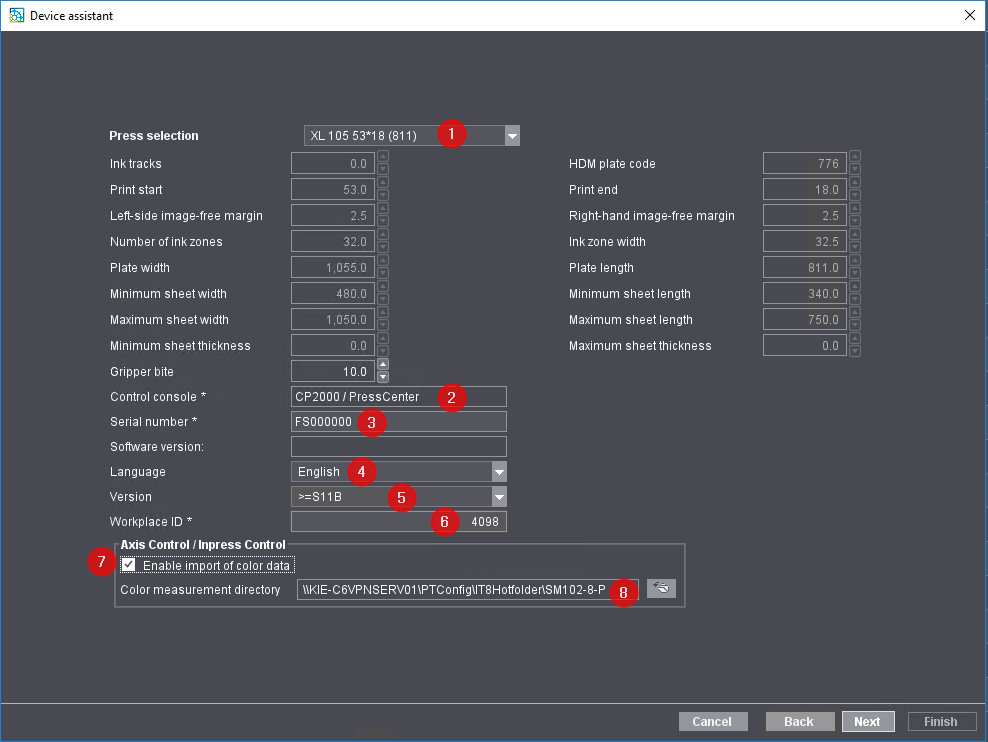

​14.​Sélectionner dans la liste de sélection l'entrée qui correspond le plus précisément à la machine à imprimer en cours de mise en route (1).

​15.​Régler l'entrée « CP2000/Press Center » dans le champ « Pupitre de commande » (2).

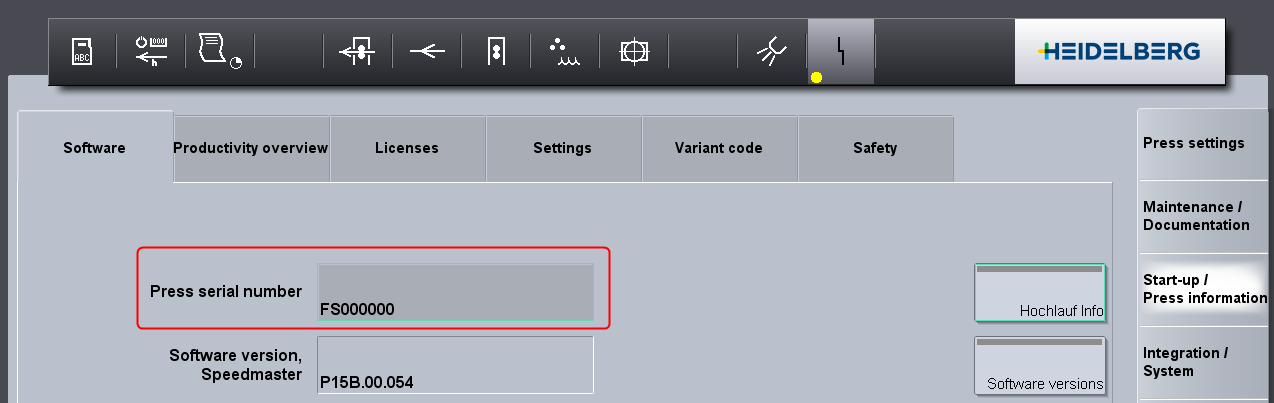

​16.​Indiquez dans le champ « Numéro de série de la machine » le numéro de série de la machine (3). Vous pouvez lire le numéro de série de la machine sur le poste de contrôle-commande de la machine à imprimer (par ex. dans la Région « Maintenance > Mise en service/Info machine > Logiciel > Numéro de série de la machine » ).

Ce numéro est nécessaire pour les fonctions suivantes :

​•​Pour l'importation automatique des courbes caractéristiques d'encrage de la Machine à imprimer dans Prinect Intégration.

​•​Pour l'analyse des données colorimétriques dans Analyze Point.

​17.​Sous « Langue » , choisissez la langue paramétrée sur la presse (Prinect Press Center) (4).

La sélection de la langue est importante dans le cadre de la génération automatique du fichier d’exportation XML. Ce fichier XML contient toutes les opérations (messages SDE) assignées à la presse ainsi que les données relatives au personnel et sera importé ultérieurement dans Prinect Press Center. Les opérations (notifications SDE) seront affichées au Prinect Press Center dans la langue que vous aurez définie ici.

​18.​Sous « Version » , indiquez la version de Prinect Press Center installée sur votre Machine à imprimer (5).

​19.​Sous « ID du poste de travail » , saisissez un numéro de poste de travail (6).

L'« ID du poste de travail » est le code unique qui permet d'identifier le poste de travail dans le flux de production Prinect. Ce code doit avoir une longueur maximale de 6 Caractères et être composé uniquement de chiffres.

Vous devrez également saisir cette « ID du poste de travail » plus tard au Press Center dans la Configuration de la mémoire de données.

​20.​Dans la zone « Axis Control/InpressControl/Inspection Control » , activez l’option « Activer la lecture des données colorimétriques » (7). Ceci est possible à partir de la version S10A du Press Center.

Vous devez activer cette option uniquement si Prinect Axis Control/Prinect InpressControl est connecté à la machine à imprimer.

​21.​Saisissez ensuite le Répertoire des données colorimétriques (8).

Un répertoire des données colorimétriques spécifique doit être défini pour chaque machine à imprimer équipée d’un Prinect Axis Control/Prinect InpressControl. Les données colorimétriques (fichiers IT8) générées par Prinect Axis Control/Prinect InpressControl sont enregistrées dans ce répertoire des données colorimétriques. Par défaut, le répertoire « [Serveur Prinect]\PTTransfer\PPF-Sortie\[Nom de l'appareil] » est toujours défini.

Sur le poste de contrôle-commande Prinect Press Center, l'exportation des données couleur doit être configurée en conséquence.

​22.​Cliquez sur « Suivant » .

Il vous faut ensuite définir le nombre de groupes d’impression.

Ce réglage et le suivant permettent de configurer un modèle de votre machine à imprimer existante. Sur la base de cette configuration du Modèle, il est possible de calculer, pour chaque nouveau travail, le nombre de passages requis pour le travail en question. Si, par exemple, un travail 4/4 doit être imprimé sur une machine à imprimer 8 couleurs sans dispositif de retournement, deux passages sont nécessaires. Avec un dispositif de retournement, un seul passage serait nécessaire.

​23.​A l’aide des touches flèches, spécifiez le nombre de groupes d’impression que possède la machine.

​24.​Validez avec « OK » .

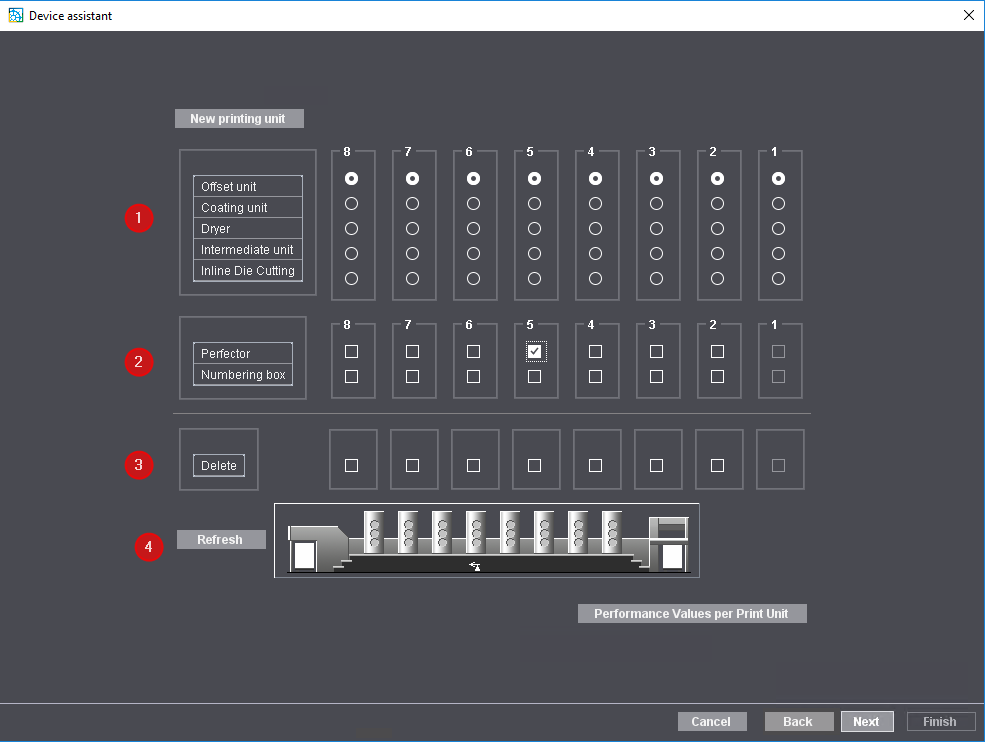

L'étape de configuration suivante consiste à configurer le type de Groupes d''impression.

​25.​Vous réglez ici également si un Groupe d''impression est équipé d''un dispositif de retournement et/ou d''un Numéroteur0 (2). Activez les options correspondantes.

Dans l'Exemple, un dispositif de retournement existe sur le Groupe d''impression 5 (l'option est activée), mais pas de Numéroteur (cette option n'est pas activée).

​26.​Pour supprimer un groupe d'impression, activez la case d'option du groupe d'impression correspondant dans la Région (3) et cliquez ensuite sur « Actualiser » (4). Le Groupe d'''impression sélectionné est supprimé du Modèle.

​27.​Cliquez sur « Suivant » .
