Durante a Produção, as Folhas imprimidas são preparadas em paletes para os Processos Sucessores (Exemplo: Cortar, Dobradora ou Processos Externos). Para que estas paletes possam ser sempre identificadas de forma unívoca, são colocadas etiquetas nas paletes.
A função "Criar notas de palete" pode ser usada para gerar notas de palete de forma semi-automática. Isso significa que, após uma Mensagem PDA ter sido acionada manualmente na Máquina de impressão, todas as Informações necessárias para os Processos Sucessores são compiladas e salvas de forma Automática. Isso permite que a Folha de palete seja impressa em uma Impressões e fixada no palete em questão.
•Que dados da encomenda são impressos?
•Configuração para a emissão de folhas de palete
•Imprimir etiquetas no Prinect Press Center
•Imprimir etiqueta de palete no Data Terminal
Para poder usar a função "Imprimir etiqueta de palete" na máquina, um dos tipos de conexão "Máquina direta", "Terminal de dados", "Terminal de dados com caixa de contador" ou "Terminal de dados com máquina direta" deve ser selecionado ao criar a máquina no Assistente de dispositivos (CDM). Veja Ligação de uma Máquina de impressão Prinect Press Center.
Que dados da encomenda são impressos?

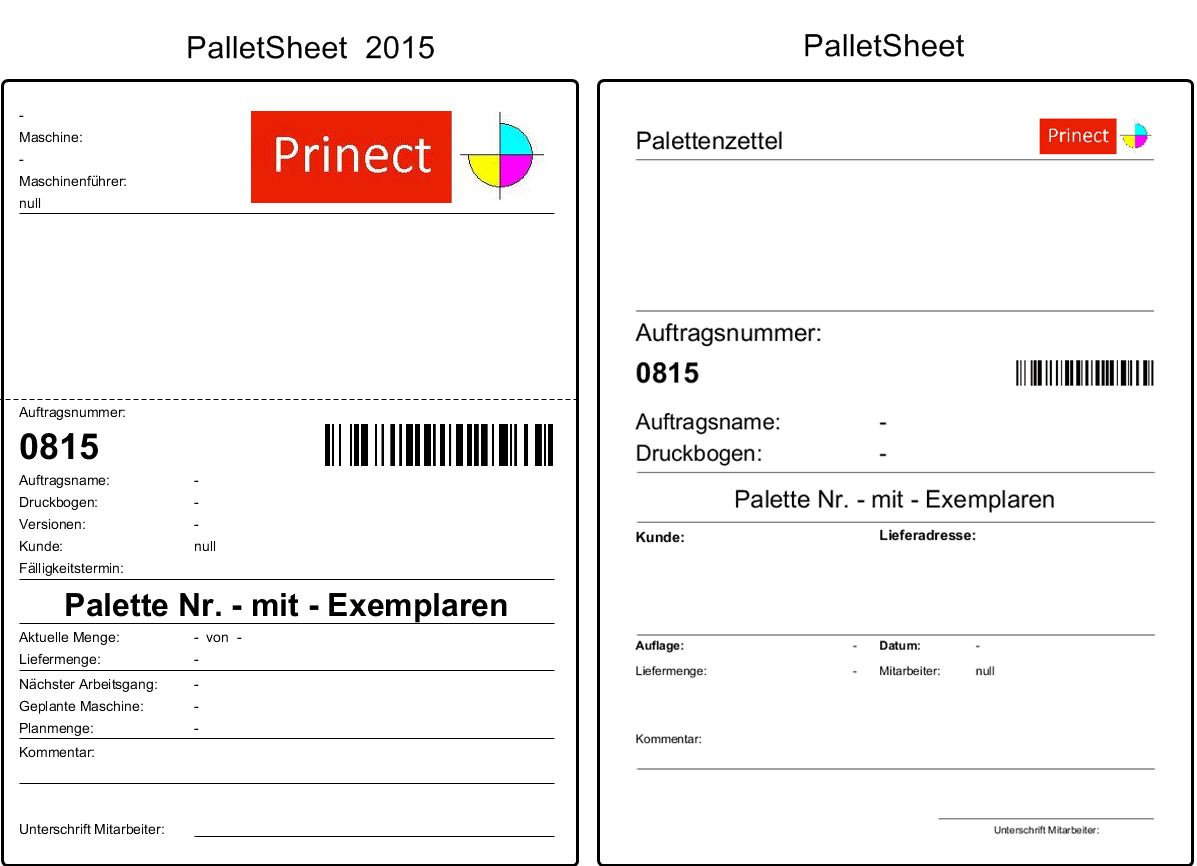

Dependendo do Modelo de nota de palete utilizado, as notas de palete contêm diferentes compilações dos Dados da encomenda. Modelos de documentação complementar com a designação "Classic" contêm menos informações que modelos sem esta designação.
Folha de palete para máquina de impressão de folha-a-folha sem InsertStar
A tabela a seguir mostra quais Modelos podem conter quais Dados da encomenda:
Dados da encomenda | Modelos | Modelos |
|---|---|---|
Logotipo Um Logotipo deve ser Atribuído à Folha de palete. Veja Processar modelo de documentação complementar. | sim | sim |
Imagem de pré-visualização | sim | sim |
Número da encomenda | sim | sim |
Número da encomenda como código de barras | sim | sim |
Nome da encomenda | sim | sim |
Folha de impressão O Nome da Folhas de impressão. | sim | sim |
Cliente | sim | sim |
O número da palete com a quantidade de folhas que se encontram na palete. | sim | sim |
Endereço de fornecimento Um endereço de entrega só será impresso se for fornecido pelo Sistema de Informações Gerenciais nos Dados da encomenda. | sim | sim |
Quantidade fornecida A Quantidade de fornecimento da Encomenda. | sim | sim |
Tiragem A Tiragem impressa, incluindo as Maculaturas Planejadas. | sim | sim |
Data e Hora em que a Folha de palete foi impressa. | sim | sim |
Comentário Comentários ou anotações inseridos pelo Operador responsável da máquina ao acionar manualmente uma Mensagem PDA - e, portanto, ao criar a Folha de palete - na Máquina de impressão. | sim | sim |
Designação da Máquina na qual a Impressão da Folha de palete foi acionada. | sim | - |
Operador responsável da máquina que iniciou a Impressão da Folha de palete na máquina. | sim | - |
Número e nomes das Versões, se for uma Encomenda com controle de versão. | sim | - |
Prazo de vencimento. | sim | - |
Próxima Operação, se essa Informação estiver Disponível. | sim | - |
A Máquina destinada à Operação seguinte, se essa Informação estiver Disponível. | sim | - |
Quantidade planejada, se essa informação estiver disponível. Essa é a Quantidade Planejada que deve estar disponível para a próxima Operação. Essa especificação de quantidade contém a quantidade boa e a quantidade de maculaturas. | sim | - |
Folha de palete para máquina de impressão de folha-a-folha com InsertStar
Condição básica: A utilização das informações do injetor de tiras na etiqueta de paletes está a disposição a partir do Press Center-Version S14A. Ao criar uma máquina de impressão de folha na CDM tenha atenção à seleção correta da versão da máquina. Veja Configuração adicional de equipamento geral para máquinas de impressão de folha-a-folha conectadas diretamente.
Modelos de etiquetas de palete com informações adicionais estão disponíveis para máquinas de impressão de folha-a-folha equipadas com o sistema integrado de inserção de tiras InsertStar da HEIDELBERG. InsertStar reúne uma função de contagem para a tiragem e uma função de marcação para maculatura. As Folhas de palete do InsertStar contêm Informações para Processamento posterior, como uma lista de folhas com Erros de tiragem.
Para máquinas de impressão de folha-a-folha com InsertStar estão à disposição quatro modelos, dois para Prinect Inspection Control (PIC) e dois para Prinect Inspection Control 2 (PIC2). Em contraste com o PIC2, o PIC pode transferir Repetições Defeituosas e Registrar essa Informação na Folha de Palete.
A diferença entre os Modelos Clássicos e não Clássicos é que os Modelos não Clássicos contêm mais Informações, por exemplo, sobre a Máquina Planejada ou a Operação seguinte.
Exemplo de etiqueta de palete para a função de marcação
N.° (1)
Mostra o número da tira. A Designação nº 1 indica a primeira faixa a ser disparada. Ele encontra-se na posição inferior na palete.
Posição (2)
Indica o Número da Folha na qual ocorreu um Evento de erro e para a qual uma tira foi inserida. A Posição 1 Designação da Folha mais baixa do palete.
Motivo (3)
Indica a Causa do Erro ou da Inserção de uma tira (por exemplo, "Erro de tiragem").
Símbolo | Significado |
|---|---|
| Ponto inicial para uma ocorrência de erro Este símbolo indica em combinação com a posição a partir de qual folha tem início uma ocorrência de erro. O operador da máquina reconhece pela faixa na palete, que a partir deste ponto as folhas a seguir apresentam um falha até a faixa final. |
| Faixa final para uma ocorrência de erro Este símbolo indica em combinação com a posição onde a ocorrência de erro finda. O operador da máquina reconhece, a partir dessa faixa no palete, que todas as folhas abaixo desse ponto têm um Erro, ou seja, todas as folhas entre a faixa inicial e a faixa final estão com defeito. |
| Faixa intermediária para uma ocorrência de erro Este símbolo indica em combinação com a posição em que ponto da palete foi criada uma faixa intermediária. A faixa intermediária é inserida após um determinado número de páginas falhas entre faixa inicial e faixa final. O Ajuste após quantas folhas de erro uma tira intermediária é inserida é configurado no Prinect Press Center. |
Configuração para a emissão de folhas de palete
1.Deve ter sido instalada uma impressora Windows (apenas impressora DIN-A4) no Prinect Server (Instalar a impressora Windows no servidor Prinect).
2.Se necessário, deve ser definido um novo logotipo para o modelo padrão (Processar modelo de documentação complementar).
3.O dispositivo (a máquina) tem de ser criado(a) no CDM (Conectar máquinas)
Observar a versão Prinect Press Center para a "Etiqueta de palete InsertStar". Veja Folha de palete para máquina de impressão de folha-a-folha com InsertStar.
4.Uma Folha de palete deve ser Atribuída ao Aparelho (Alocar um modelo de documento de acompanhamento ou um Relatório diário a um Aparelho).
5.Se for utilizado um trocador automático de paletes, a Impressão automática de folhas de palete poderá ser Desativada. Veja Ativar/desativar a impressão automática de etiquetas de paletes para troca de paletes.
6.Para as Folhas de palete com informações adicionais para o InsertStar, a função de contagem ou a função de marcação do InsertStar deve ser ativada no Prinect Press Center. Informações sobre isso podem ser encontradas no Manual do operador do Prinect Press Center.
Instalar a impressora Windows no servidor Prinect
Condição básica: Para Instalar uma Impressões do Windows no Servidor Prinect, é necessário ter direitos de Administrador, ou seja, você deve estar conectado como um usuário do Windows com as Autorizações apropriadas.
Há várias opções para a Instação de uma Impressora Windows para a Edição de etiquetas de paletes ou outros Documentos de acompanhamento no Servidor Prinect:
•A impressora está conectada localmente ao computador Prinect Server, por ex. através de um cabo USB. Nesse caso, as impressoras geralmente são instaladas usando uma mídia de dados de instalação (CD/DVD pendrive) do fabricante ou usando um programa de instalação disponível por meio de download de driver.
•A impressora está conectada à rede local e pode ser acessada por meio de uma conexão de rede (TCP/IP). Normalmente, o programa de instalação do fabricante pode ser usado para isso.
•A impressora é liberada e acessível por meio de um servidor de impressora na rede. O Servidor da impressora fornece automaticamente o Controlador (driver) necessário.
Nota: Recomendamos configurar a Impressões para a Edição da etiqueta de acompanhamento próximo à Máquina de impressão. Uma conexão através de uma conexão de rede geralmente é mais adequada para isso do que uma conexão local, pois o servidor Prinect nem sempre está próximo à impressora.
Se possível, utilize o programa de instalação do fabricante da impressora para instalar a impressora. Isso geralmente é fornecido em uma mídia de dados (CD, DVD) ou pode ser baixado do site do fabricante. Nesses casos, siga as instruções de instalação do software do fabricante.
Se nenhum programa de instalação do fabricante da impressora estiver disponível ou se a impressora estiver disponível na rede por meio de um servidor de impressão, proceda da seguinte forma:
1.Se possível, baixe os arquivos de driver da impressora do site do fabricante e disponibilize os arquivos no servidor Prinect.
2.Abra os ajustes no servidor Prinect: "Iniciar > Ajustes" e abra a área "Dispositivos (Bluetooth, impressora, mouse).

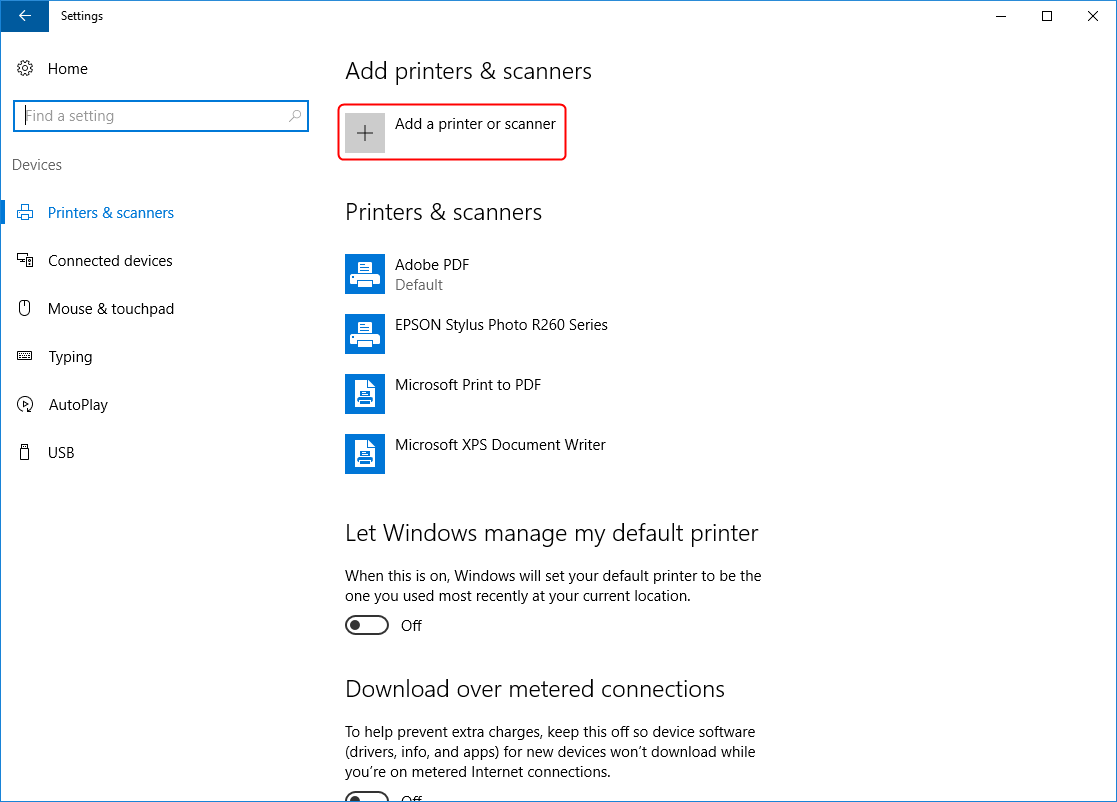

3.Clique no Plus em "Add printer & scanner". Isso inicia uma pesquisa automática na rede. As Impressões que são liberadas por um Servidor de Impressoras na Rede agora devem ser encontradas.

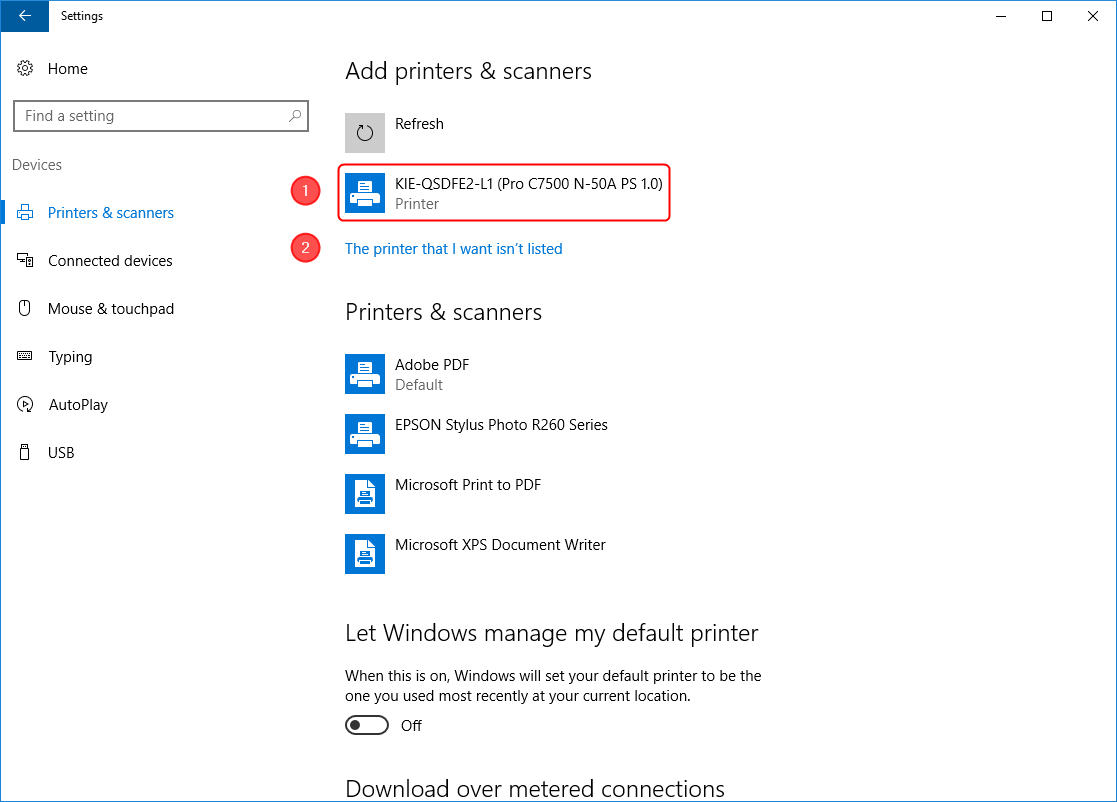

4.Nesse caso, selecione a Impressões desejada (1).
5.Se a impressora não for encontrada, por ex., porque está disponível na rede sem um servidor de impressão, clique na entrada "A impressora desejada não está listada.

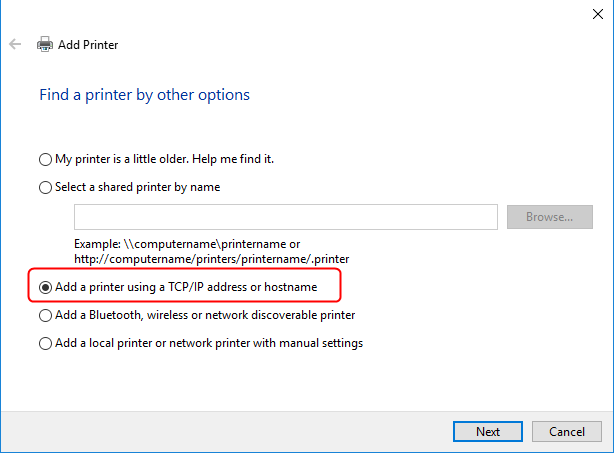

6.Selecione a opção "Add printer using a Endereço do IP or hostname" e clique em "Largura".

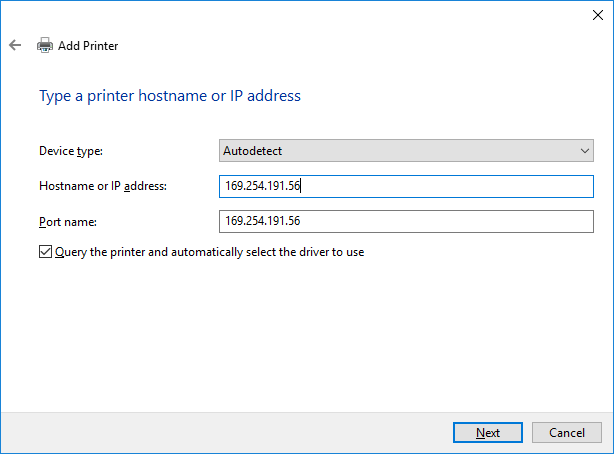

7.Entrar o nome Host, ou o endereço do IP da impressora. Você pode obter esses dados nos Ajustes da configuração da impressora (se necessário, Admitir a página de configuração impressa diretamente na impressora).
8.Clique em "Continuar". É feita uma tentativa de reconhecer a impressora na rede e de carregar o driver apropriado. Se a pesquisa for bem-sucedida, a impressora será instalada automaticamente.
9.Se a pesquisa não for bem-sucedida, a seguinte caixa de diálogo será exibida:
10.Na Lista de seleção "Padrão", selecione uma conexão de rede que corresponda à Impressões e clique em "Largura". Se a Impressões for encontrada, siga as Instruções para concluir a Instalação.
11.Se a impressora não for encontrada, selecione a opção "Definido pelo usuário" e clique em Ajustes".
12.Aqui você pode inserir informações detalhadas sobre a conexão de rede da Impressões. Confirme as configurações com "OK".
13.Selecione o fabricante da Impressões na Zona Esquerda da janela de seleção e o Modelo na Zona Direita. Se o modelo da impressora não for encontrado, você pode clicar no botão "Windows Update". Um driver adequado é então pesquisado no banco de dados de drivers da Microsoft. Impressoras (mais antigas) que não estão listadas na lista "Impressoras" também podem ser oferecidas aqui. Se o modelo também não for encontrado aqui, carregue o driver do site do fabricante ou insira o CD ou DVD do fabricante e clique no botão "Suporte de dados". Selecione o Controlador (driver) apropriado. Clique em "Continuar".

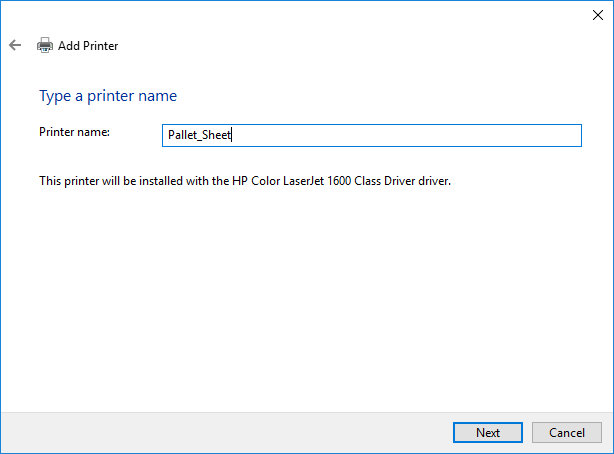

14.Atribua um Nome para as Impressões. Clique em "Continuar". Na caixa de diálogo a seguir, você pode compartilhar a impressora na rede.
15.O compartilhamento torna o computador do servidor Prinect o servidor de impressão para esta impressora. Se não quiser fazer isso, selecione a opção "Do not share printer" (Não liberar impressoras). Esta impressora só está disponível no computador servidor Prinect.
16.Como alternativa, você pode definir essa impressora como a impressora padrão. Recomenda-se imprimir uma página de teste para verificar se a impressora está funcionando corretamente. A instalação da impressora é finalizada com "Concluir".
17.A impressora está agora disponível no Prinect Cockpit na configuração do dispositivo como uma impressora de documentos anexada na lista suspensa "Selecionar impressora".
18.Se a impressora não for oferecida na lista de seleção, reinicie "Prinect Services" na visualização Supervisor do Prinect Maintenance Center.
Ativar/desativar a impressão automática de etiquetas de paletes para troca de paletes
Para máquinas de impressão com trocador automático de paletes, uma folha de impressão desliza automaticamente após cada mudança de palete ou após o fim de cada ciclo de operação. Você pode Ativar ou Desativar essas funções.
Proceda conforme descrito a seguir:
1.Mude para a área "Administração > Configuração do dispositivo > Aparelhos".
2.Selecione a Máquina relevante na lista Esquerda.
3.Clique no botão "Abrir".

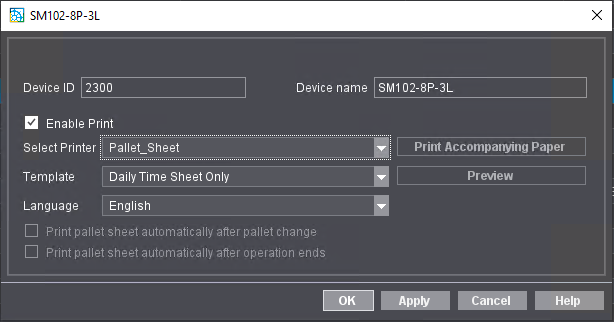

4.Selecione a impressora de etiquetas de palete na lista de seleção "Selecionar printer" (Selecionar impressora) e selecione um modelo de etiqueta de palete na lista de seleção "Modelo" (Modelo). As Opções "Imprimir folha de impressão desliza automaticamente após a mudança de palete" e "Imprimir folha de paletes automaticamente após o fim da operação" podem então ser operadas.

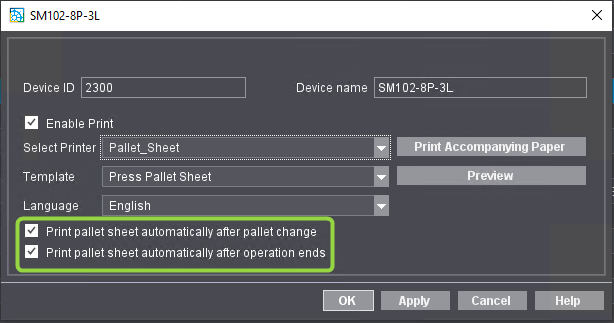

5.Ative ou desative a opção "Imprimir etiqueta de palete automaticamente após troca de palete" (disponível apenas para máquinas offset e dispositivos CTP) e/ou a opção "Imprimir etiqueta de palete automaticamente após o fim da operação". Se esta opção estiver ativada para dispositivos CTP, a etiqueta de paletes fornece informações sobre as pilhas de chapas geradas pelo PlatePilot, por ex., se a respectiva pilha de chapas está completa. Veja também Folha de palete
Se você desativar essas Opções, as folhas de palete não serão mais impressas automaticamente após cada mudança de palete ou fim de operação. No caso das máquinas de impressão, é possível acionar a Impressão de etiquetas de paletes manualmente por meio de uma Mensagem PDA.
6.Confirme o diálogo com "OK".
