Opções de configuração adicionais para o Data Terminal com caixa de contador

A única diferença entre Criar equipamento de terminal de dados com caixa de contador e configurar um dispositivo de terminal de dados sem caixa de contador é a etapa de configuração Largura "Configuração da caixa do contador". Veja Criar um dispositivo de terminal Data no gerenciamento de dispositivos do Cockpit).

Essa etapa adicional de configuração é descrita a seguir.

Tipo de conexão "Data Terminal com caixa de contador"

Condição básica: Na etapa de configuração "Geral", a entrada "Data Terminal com caixa de contador" deve ser selecionada na Lista de seleção "Ligação".

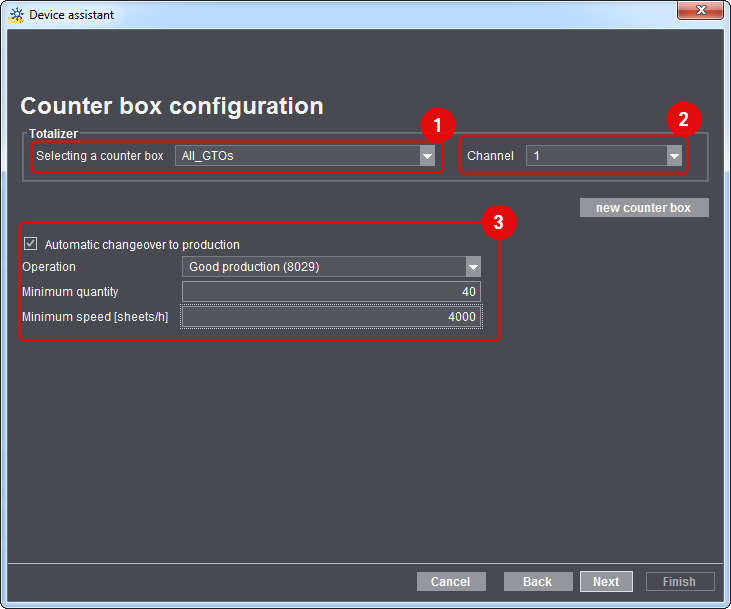

Etapa de configuração "Configuração da caixa do contador"

Aqui você define como a leitura do totalizador fornecida pela Caixa do contador da Máquina é transmitida.

Para parametrizar essa etapa de configuração, proceda da seguinte forma:

​1.​Na Lista de seleção "Seleção caixa de contador", selecione a caixa do contador instalada no Aparelho (1.)

Você pode escolher entre todas as caixas do contador que foram criadas na Zona "Administração > Configuração de equipamento". Veja Ajuste de uma nova caixa do contador. Se a caixa do contador desejada não for oferecida na Lista de seleção, você poderá Criar uma nova caixa do contador usando o botão "Nova caixa do contador".

​2.​Atribua um Canal (2) à nova Máquina (o novo Aparelho).

Há 6 canais disponíveis para cada Caixa do contador, ou seja, há um canal disponível para cada Aparelho conectado.

​3.​Ativar ou Desativar a opção "Comutação automática para continuar a passada" (3).

Se você ativar essa Opções, a Caixa do contador será automaticamente comutada para "Contínua" (Produção de bens) assim que as condições parametrizadas forem atendidas. Nesse caso, o "ciclo de produção", ou seja, o Início da Produção de bens, não precisa ser registrado manualmente todas as vezes.

Na lista de seleção "Operações" são mostradas para seleção todas as operações atribuídas ao dispositivo. Uma operação significativa deve ser selecionada para que a opção "Comutação automática para continuar a passada" funcione.

Os seguintes dois parâmetros devem ser sempre atendidos simultaneamente:

​•​a Quantidade mínima deve ser atingida e

​•​a velocidade mínima deve ser mantida.

Essa parametrização significa que o sistema só muda para "Contínuo" quando, por exemplo, uma Quantidade de 10 Folhas tiver sido Editada a uma Velocidade de 4000 Folhas/h. O sistema não muda para "Contínuo" se apenas um dos dois Parâmetros divergir das Instruções.
